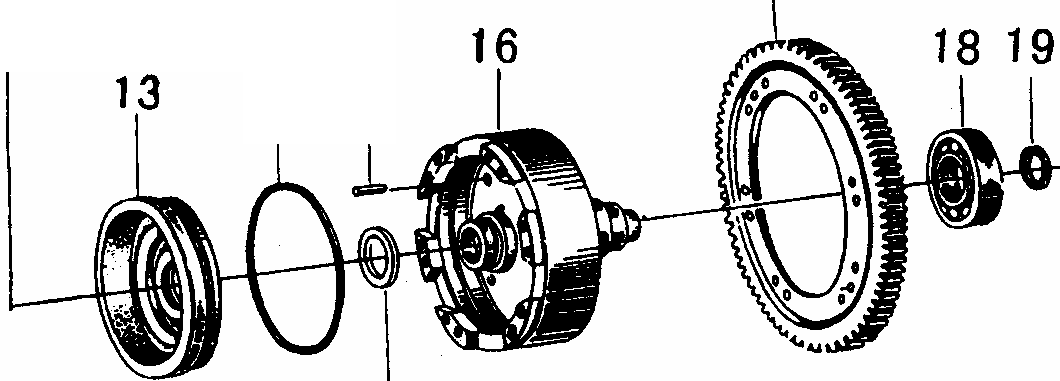

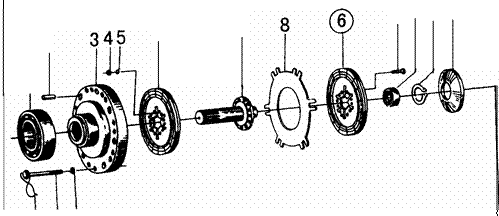

4RD SHAFT ( II) LG936

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4021000015

滚动轴承 GB276-6022

BALL BEARING GB276-6022

1



2

3030900112

销 D13X30

PIN D13X30

6



3

3030900103

直接档受压盘

BACK DISK FOR THE SECOND SPEED

1



4

4013000162

螺母 GB6170-M8-8

NUT GB6170-M8-8

12



5

4015000036

垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

12



6

2030900020

直接档主动片

DRIVE DISK ASS’Y FOR THE SECOND SPEED

2



7

3030900104

直接档轴

SHAFT FOR THE SECOND SPEED

1



8

3030900106

直接档从动片

DRIVEN DISK FOR THE SECOND SPEED

1



9

4011000105

螺栓 GB5783-M8*20EpZn-8.8

BOLT GB5783-M8*20EpZn-8.8

12



10

4021000016

滚动轴承 GB276-6204

BALL BEARING GB276-6204

1



11

4015000023

挡圈 GB894.1-65-65Mn

RIONG SNAP GB894.1-65-65Mn

1



12

3030900114

蝶形弹簧

DISH SPRING

1



13

3030900107

直接档活塞

PISTION

1



14

3030900113

密封环

SEALING RING

1



15

3030900115

PIN

3



16

3030900109

直接档油缸

CYLINDER ASS’Y FOR THE SECOND SPEED

1



17

3030900108

中间输出齿轮

OUTPUT GEAR OF THE INTER-SHAFT

1



18

4021000024

滚动轴承 GB276-6312

BALL BEARING GB276-6312

1



19

3030900111

旋转油封

SEAL

1



20

4090000010

低碳钢丝 GB343-1.2*1200-SZ

STEEL WIRE GB343-1.2*1200-SZ

1



21

3030900105

螺栓 M12X1.25X100

BOLT M12X1.25X100

12



22

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

12



23

3030900110

旋转油封

SEAL

1
