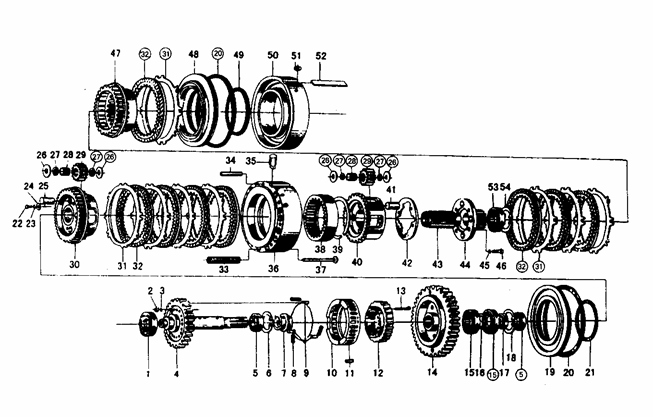

4RD SHAFT(I) LG936

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4021000020

滚动轴承 GB276-6211

BALL BEARING GB276-6211

1



2

4013000036

螺母 GB6171-M10*1EpZn-8

NUT GB6171-M10*1EpZn-8

20



3

4015000008

垫圈 GB859-10-65Mn

WASHER GB859-10-65Mn

20



4

3030900136

中间输入轴

INTER-INPUT SHAFT

1



5

4021000011

滚动轴承 GB276-6010

BALL BEARIN GB276-6010

2



6

4015000015

挡圈 GB893.1-80-65Mn

RIONG SNAP GB893.1-80-65Mn

1



7

3030900138

隔离套

ISOLATED BUSHING

1



8

3030900157

弹簧

SPRING

3



9

3030900166

PIN

3



10

3030900165

隔离环

ISOLATED WASHER

1



11

3030900155

滚柱Ф13X26

ROLLER Ф13X26

24



12

3030900164

内环凸轮

INNER RACE CAM

1



13

3030900167

螺栓

BOLT

20



14

3030900137

外环齿轮

OUT RACE GEAR

1



15

4021000018

滚动轴承 GB276-6210

BALL BEARING GB276-6210

2



16

3030900169

间隔环

ISOLATED WASHER

1



17

3030900168

间隔套

ISOLATED BUSHING

1



18

4015000017

挡圈 GB893.1-90-65Mn

RIONG SNAP GB893.1-90-65Mn

1



19

3030900139

倒档活塞

PISTION

1



20

3030900143

外密封环

EXTERNAL SEAL RING

2



21

3030900163

内密封环

INTERNAI SEAL RING

1



22

3030900170

螺栓

BOLT

4



23

4015000036

垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

4



24

3030900162

止动垫圈

STOP WASHER

4



25

3030900160

倒档行星轴

REVERSE PLANET SPINDLE

4



26

3030900147

垫片

SPACER

16



27

3030900154

挡圈

RIONG SNAP

16



28

4090000001

滚针 GB309-4*35-GCr15

NEEDLE ROLLER GB309-4*35-GCr15

176



29

3030900148

行星轮

PLANET

8



30

3030900171

倒档行星架

CARRIER OF REVERSE ASS’Y

1



31

3030900140

倒档一档从动片

REVERSE FIRST SPEED DRIVEN DISK

8



32

2030900028

倒档一档主动片

REVERSE FIRST SPEED DRIVE DISK

8



33

3030900141

弹簧

SPRING

15



34

3030900176

PIN

8



35

3030900161

圆柱销

ROUND PIN

1



36

2030900029

摩擦片隔离架总成

ISOLATED BRACKET

1



37

3030900142

弹簧销轴

SPRING PIN

15



38

3030900158

倒档内齿圈

REVERSE RANGE GEAR-RING

1



39

3030900156

挡圈

RIONG SNAP

1



40

3030900151

一档行星架

CARRIER OF THE FIRST RANGE PLANET GEAR

1



41

3030900149

一档行星轴

FIRST SPEED PLANET SPINDLE

4



42

3030900150

止动盘

LOCK PLATE

1



43

3030900153

太阳轮

GEAR-SUN

1



44

3030900152

直接档连接盘

CONNECTING DISH FOR THE DIRECT RANGE

1



45

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

4



46

4011000084

螺栓 GB5783-M10*30EpZn-8.8

BOLT GB5783-M10*30EpZn-8.8

4



47

3030900172

内齿圈

INTERNAL GEAR-RING ASSEMBLY FOR FIRST RANGE

1



48

3030900144

一档活塞

FIRST RANGE PISTION

1



49

3030900113

密封环

SEALING RING

1



50

3030900145

一档油缸

CYLINDER-HOUSING FOR THE FIRST RANGE

1



51

3030900146

矩形密封圈

SQUARE SEAL

1



52

3030900159

固定板

MOUNTING PLATE

1



53

4021000019

滚动轴承 GB276-6210N

BALL BEARING GB276-6210N

1



54

4015000024

挡圈 GB894.1-90-65Mn

RING SNAP GB894.1-90-65Mn

1
