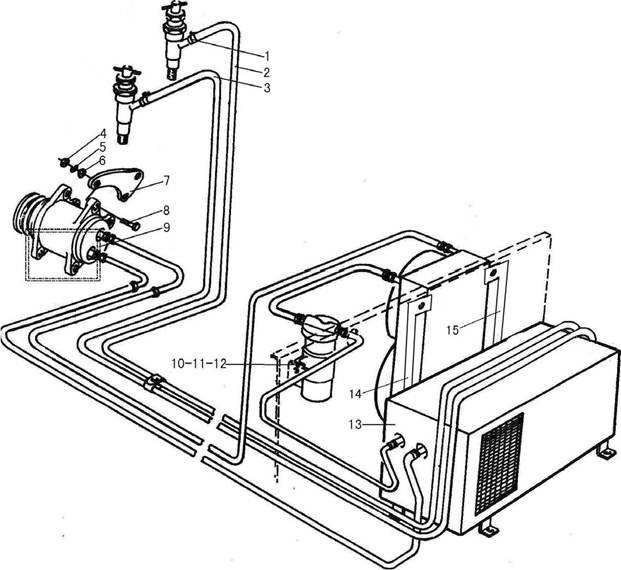

AIR CONDITIONER SYSTEM LG936

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4120000075

胶管夹箍 Q/ZB251-1/2”

CLAMP Q/ZB251-1/2”

4

部件

2

4120000049

胶管 JB8406-B16X2600

RUBBER TUBE JB8406-B16X2600

1

耐油橡胶

3

4120000119

胶管 JB8406-B16X2300

RUBBER TUBE JB8406-B16X2300

1

耐油橡胶

4

4013000007

螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

8



6

4015000162

垫圈 GB97.1-10EpZn-300HV

LOCK WASHER GB97.1-10EpZn-300HV

8



5

4015000025

垫圈 GB93-10-65Mn

LOCK WASHER GB93-10-65Mn

8



7

2935000811

托板

SUPPORT PLATE

2

Q235A

8

4011000085

螺栓 GB5783-M10*35EpZn-8.8

BOLT GB5783-M10*35EpZn-8.8

8



9

2935000804

压缩机支架

COMPRESSOR SUPPORT

1

部件

10

4011000474

螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

8



11

4013000007

螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

4



12

2935000788

储液罐支架

DRYER BEARING

1

Q235A

13

4190000472

空调 CD30L17

AIR CONDITIONER CD30L17

1

部件

14

2935000780

前支板

FRONT SUPPORTING PLATE

1



15

2935000779

后支板

REAR SUPPORTING PLATE

1
