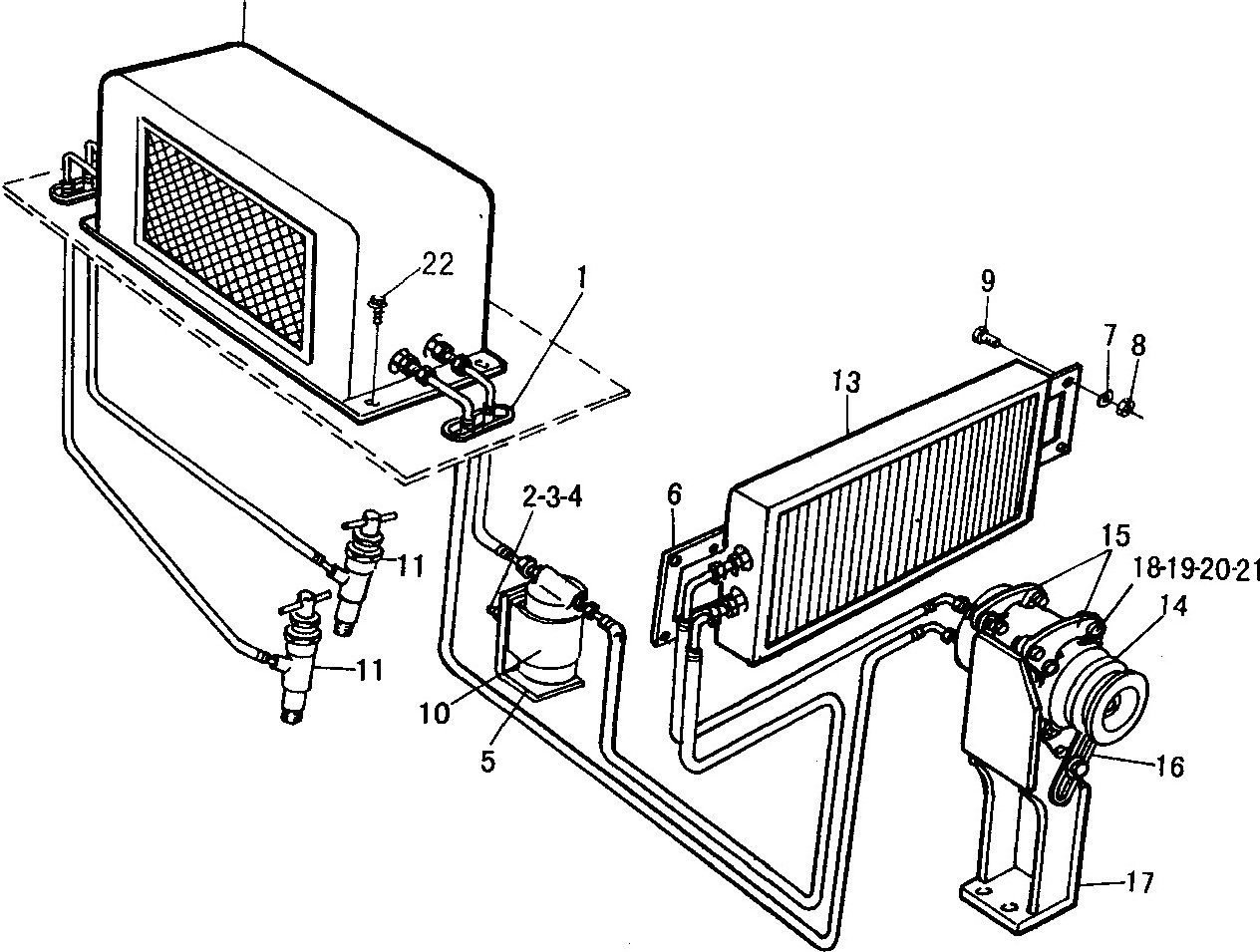

AIR CONDITIONER SYSTEM LG952

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

3120900279

橡胶套

RUBBER

4



2

4015000035

垫圈 GB93-6Ep.Zn-65Mn

LOCK WASHER GB93-6EpZn-65Mn

6



3

4013000028

螺母 GB6170-M6Ep.Zn-8

NUT GB6170-M6Ep.Zn-8

6



4

4011000101

螺栓 GB16674-M6*20Ep.Zn-8.8

BOLT GB16674-M6*20EpZn-8.8

6



5

2935000004

储液罐支架

DRYER BEARING

1



6

3120900316

冷却器支板

COOLER BEARING

2



7

4015000036

垫圈 GB93-8-65Mn

LOCK WASHER GB93-8-65Mn

4



8

4013000033

螺母 GB6170-M8Ep.Zn-8

NUT GB6170-M8Ep.Zn-8

4



9

4011000105

螺栓 GB16674-M8*20Ep.Zn-8.8

BOLT GB16674-M8*20EpZn-8.8

4



10

4130000419

储液罐

DRYER

1



11

4120000067

暖风机水阀

WARMING MACHINE VALVE

2



12

4130000452

蒸发器总成

EVAPORATOR ASSEMBLY

1



13

4130000449

冷凝器总成

COLLER ASSEMBLY

1



14

4130000420

压缩机总成

COMPRESSOR ASSEMBLY

1



15

3120900323

托板

SUPPORT PLATE

2



16

3120900324

调节板

ADJUSTING PLATE

1



17

2120900123

压缩机支座

COMPRESSOR SUPPORT

1



18

4011000085

螺栓 GB5783-M10*35Ep.Zn-8.8

BOLT GB5783-M10*35Ep.Zn-8.8

8



19

4013000168

螺母 GB6170-M10Ep.Zn-8

NUT GB6170-M10Ep.Zn-8

8



20

4015000025

垫圈 GB93-10-65Mn

LOCK WASHER GB93-10-65Mn

8



21

4015000162

垫圈 GB97.1-10Ep.Zn-300HV

LOCK WASHER GB97.1-10EpZn-300HV

8



22

4011000560

螺栓 GB16674-M12*25Ep.Zn-8.8

BOLT GB16674-M12*25Ep.Zn-8.8

4
