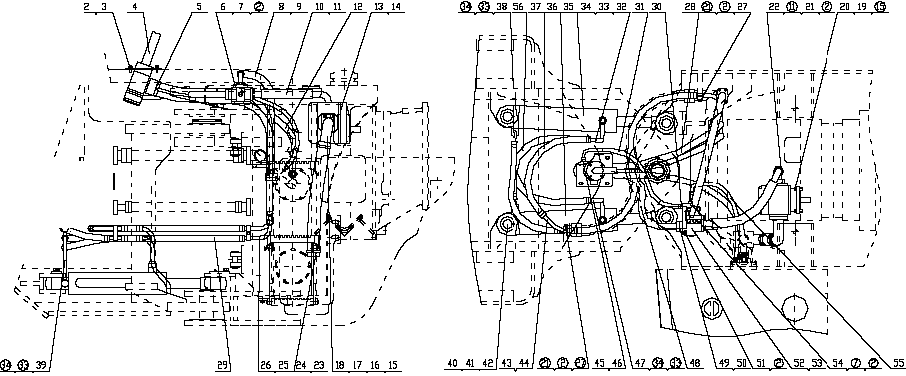

Гидравлическая поворотная система(оборудована D9 двигателем) LG855B.06 I
|
Ном. |
Обозначение |
Russian Description |
Chinese Description |
Размер |
Количество |
Замечание |
|
|
1 |
GB/Τ5783-2000 |
болт |
螺栓 |
M1×30-8.8 |
4 |
||
|
2 |
GB/Τ93-1987 |
Прокладка |
垫圈 |
10 |
20 |
||
|
3 |
GB/Τ97.1-2002 |
Прокладка |
垫圈 |
10 |
4 |
||
|
4 |
LG855.06.12 |
Гидравлический поворотный механизм |
全液压转向机 |
1 |
|||
|
5 |
L1CH-27-20 |
Корпус штуцера поворотного механизма |
转向机接头体 |
4 |
|||
|
6 |
LG853.06-004 |
Нажимная планка |
压板 |
1 |
|||
|
7 |
GB/Τ5783-2000 |
болт |
螺栓 |
M10× 35-8.8 |
8 |
||
|
8 |
90F-F/25/28-2S-L1000 |
Шунтирующая резиновая труба приоритетного клапана |
优先阀分流胶管 |
1 |
|||
|
9 |
SAE J518 |
O-образное кольцо |
O 形圈 |
32.92×3.53 |
1 |
||
|
10 |
20481-36T/87321-20a15°2N16 |
Впускная резиновая труба приоритетного клапана |
优先阀进油胶管 |
1 |
|||
|
(21MPa ) *750/270 ° |
O 形圈 |
||||||
|
11 |
SAE J518 |
O-образное кольцо |
转向机至冷却器胶管 |
2 |
|||
|
12 |
H-H/19/18-I-L1500 |
Резиновая труба от поворотного механизма до охладителя |
齿轮泵 |
37.69×3.53 |
1 |
||
|
13 |
LG853.06.08 |
Шестеренчатый насос |
密封垫 |
1 |
|||
|
14 |
LG853.06-001 |
Уплотнительная прокладка |
垫圈 |
1 |
|||
|
15 |
GB93-1987 |
Прокладка |
O 形圈 |
12 |
8 |
||
|
16 |
SAE J518 |
O-образное кольцо |
螺栓 |
47.22×3.53 |
1 |
||
|
17 |
GB5783-2000 |
болт |
螺栓 |
M12×40-8.8 |
4 |
||
|
18 |
LG855.06.01 |
Впускная стальная труба поворотного насоса |
转向泵进油钢管 |
1 |
|||
|
19 |
GB/T97.1-2002 |
Прокладка |
垫圈 |
12 |
2 |
||
|
20 |
GB6170-2000 |
гайка |
螺母 |
M12-8 |
4 |
||
|
21 |
GB/T5782-2000 |
болт |
螺栓 |
M10×42-8.8 |
6 |
||
|
22 |
L1CFL9-36-20L55 |
Переходной штуцер смешанного угольника |
混合角弯过渡接头 |
1 |
|||
|
23 |
Φ51 ×4-L520 |
Масловсасывающая резиновая труба |
吸油胶管 |
1 |
|||
|
24 |
JB/Τ8870-1999 |
ларингальный хомут |
喉箍 |
Φ55-71 |
2 |
||
|
25 |
LG855.06.04 |
Переходной штуцер для поворота задней рамы |
后车架转向过渡接头 |
1 |
|||
|
26 |
LG855.06.05 |
Переходной штуцер для поворота задней рамы |
后车架转向过渡接头 |
1 |
|||
|
27 |
LG853.06-005 |
Нажимная планка переходного штуцера для поворота задней рамы |
后车架转向过渡接头 压板 |
2 |
|||
|
28 |
H-H/19/18-II-L1252 |
резиновая труба в сборе |
胶管总成 |
2 |
|||
|
29 |
H-H/19/18-II-L1152 |
резиновая труба в сборе |
胶管总成 |
2 |
|||
|
30 |
L1CH9-14-12OG |
Штуцер LS отверстия приоритетного клапана |
优先阀 LS 口接头 |
1 |
|||
|
31 |
20411-14/20491-14*2W05* 700 |
Резиновая труба отверстия LS приоритетного клапана |
转向器 LS 口胶管 |
1 |
|||
|
32 |
LG855.06.06 |
Стальная труба в малой полости цилиндра правого поворота |
右转向油缸小腔钢管 |
1 |
|||
|
33 |
JB999-77 |
Шарнирный болт для штуцера |
管接头用铰接螺栓 |
M22×1.5×48- 8.8 |
4 |
||
|
34 |
JB1002-77 |
Прокладка |
垫圈 |
22 |
8 |
||
|
35 |
LG856.06.16 |
Правый поворотный цилиндр |
右转向油缸 |
1 |
|||
|
36 |
LG856.06.15 |
Левый поворотный цилиндр |
左转向油缸 |
1 |
|||
|
37 |
H-H/19/18-II-L685 |
резиновая труба в сборе |
胶管总成 |
2 |
|||
|
38 |
LG855.06.07 |
Стальная большой полости цилиндра правого поворота |
右转向油缸大腔钢管 |
1 |
|||
|
39 |
LG855.06.08 |
Стальная большой полости цилиндра левого поворота |
左转向油缸大腔钢管 |
1 |
|||
|
40 |
GB1235-76 |
O-образное кольцо |
O 形圈 |
50 × 5.3 |
8 |
||
|
41 |
GB1235-76 |
O-образное кольцо |
O 形圈 |
65 × 5.3 |
8 |
||
|
42 |
LG855.06-001 |
Уплотнительное гнездо поворотного гидроцилиндра |
转向油缸连接密封座 |
8 |
|||
|
43 |
LG855.06.09 |
Переходной штуцер правого поворота передней рамы |
前车架右转向过度接头 |
1 |
|||
|
44 |
LG855.06.10 |
Переходной штуцер левого поворота передней рамы |
前车架左转向过度接头 |
1 |
|||
|
45 |
GB3733.2-83 |
Переходная деталь |
接头体 |
G8 |
2 |
||
|
46 |
JB1002-77 |
Прокладка |
垫圈 |
12 |
2 |
||
|
47 |
LG855.06.11 |
Стальная труба малой полости цилиндра левого поворота |
左转向油缸小腔钢管 |
1 |
|||
|
48 |
90H-H/19/18-II-L530 |
Резиновая труба от приоритетного клапана до поворотного механизма |
优先阀至转向机胶管 |
1 |
|||
|
49 |
LG853.06-006 |
Корпус штуцера приоритетного клапана |
优先阀出油接头体 |
1 |
|||
|
50 |
JB1002-77 |
Прокладка |
垫圈 |
33 |
1 |
||
|
51 |
GB/Τ5782-2000 |
болт |
螺栓 |
M10 × 100-8.8 |
2 |
||
|
52 |
LG853.06.10 |
Приоритетный клапан |
优先阀 |
1 |
|||
|
53 |
LG853.06.09 |
Приоритетный клапан |
优先阀 |
1 |
|||
|
54 |
LG853.07-007 |
Нажимная планка |
压板 |
2 |
|||
|
55 |
90H-H-8/8- ΙΙ-L900(M14×1.5) |
Резиновая труба поворотного датчика/утечки приоритетного клапана |
转向传感/ 优先阀泄漏胶管 |
1 |
|||
|
56 |
H-H/19/18-II-L650 |
Резиновая труба поворотного цилиндра |
转向油缸胶管 |
2 |
|||
|
压板 |
