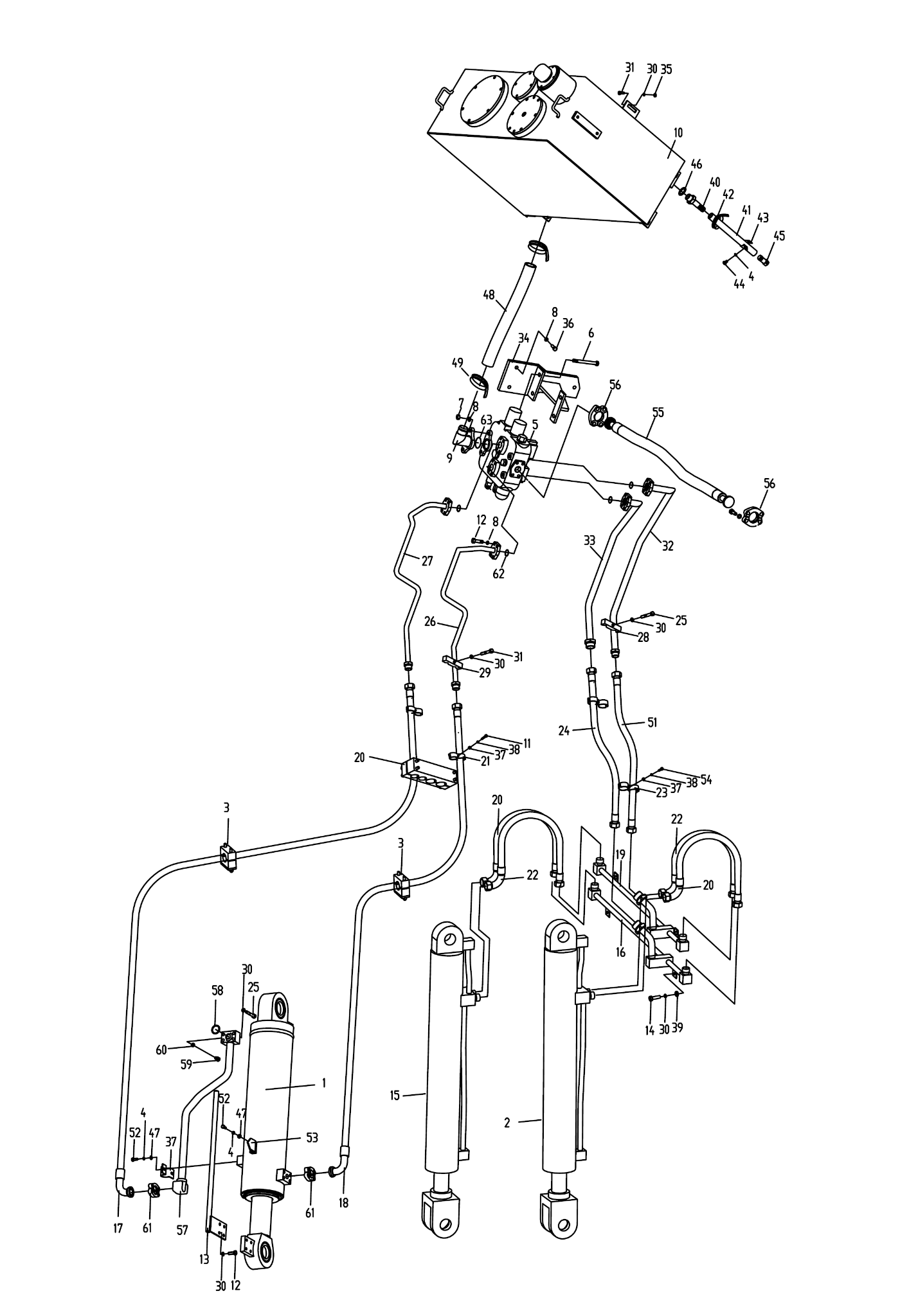

Гидросистема поворота 300F

№ п/п

Код деталей

Наименование

Коли-во

Примечание

1

250100220

转向油缸

Поворотный цилиндр

2

XGYG01-004



2

250900166

三通油管(左)

Масляная труба тройника (левая)

1

LW330F.9.4



3

250900165

三通油管(右)

Масляная труба тройника (правая)

1

LW330F.9.3



4

250900207

胶管总成

Шланговое соединение

2

LW330F.9.2



5

250900208

胶管总成

Шланговое соединение

2

LW330F.9.5



6

803165970

接头

Соединитель

2

I15LM18X1.5ED



7

250900645

接头体

Соединитель

1

LW330F.9.12



8

805000043

螺栓M10x30

Болт

6

GB/T5783-2000



9

805300014

垫圈10

Шайба

8

GB/T93-1987



10

251700218

软管总成

Шланговое соединение

1

300F.07.2.1



11

803004125

转向器

Redirector

1

BZZ5-E500C



12

251700221

泵进油管

Масляная труба насоса

1

300F.07.2.2



13

251700453

低压软管

Шланговое соединение

1

300F.07.2-4



14

801902699

双钢丝环箍28-32

Кольцевой хомут из двойной стальной проволоки 28-32

2

JB/T3616.1



15

251700220

软管总成

Шланговое соединение

1

300F.07.2.3



16

805000090

螺栓M12x55

Болт

4

GB/T5782-2000



17

805300018

垫圈12

Шайба

8

GB/T93-1987



18

805100064

螺钉M8x20

Болт

12

GB/T70.1-2008



19

805300010

垫圈8

Шайба

12

GB/T93-1987



20

251700222

联接套

Joint Tube

1

300F.07.2-1



21

251700253

软管总成

Шланговое соединение

1

300F.07.2.4



22

251700223

接盘

Фланец

1

300F.07.2-2



23

250100163

纸垫

Шайба

2

Z3.3-14



24

250100198

纸垫

Шайба

1

Z3.10-8



25

250100804

低压软管

Шланговое соединение

1

Z3.10-7



26

801902693

双钢丝环箍50-55

Кольцевой хомут из двойной стальной проволоки

2

JB/T3616.1



27

801100066

O形密封圈42.5X3.55

О-образное кольцо

1

GB/T3452.1-1992



28

803004137

工作泵

Рабочий насос

1

CBGj3125



29

250900241

油管总成

Масляная труба в боре

1

LW330F(Ⅱ).9.2.1



30

250100609

油管总成

Масляная труба в боре

1

Z3.9A.2



31

250900242

油管总成

Масляная труба в боре

2

LW330F(Ⅱ).9.3.1

32

805000048

螺栓M12x35

Болт

4

GB/T5783-2000

33

803164272

法兰组件

Блок фланцев

2

FPS 1 1/4

34

803601025

接头

Соединитель

1

I10LM12*1.5ED

35

803004061

优先型流量控制阀

Клапан управления расходом приоритетного типа

1

YXL-F250F-N

36

805000036

螺栓M10X90

Болт

2

GB/T5782-2000

37

803164362

接头

Соединитель

1

I15LM33×2ED

38

805002288

O型圈 37.69X3.53

О-образное кольцо

2



39

250100226

铰接螺栓

Болт

4

Z3.9.11-2

40

805301413

垫圈20

Шайба

8

Q/SC1294-2000

41

250100222

铰接螺栓

Болт

2

Z3.9.2-3

42

805301412

垫圈18

Шайба

4

Q/SC1294-2000

43

251700260

软管总成

Шланговое соединение

2

300F.07.2.6

44

251700254

软管总成

Шланговое соединение

1

300F.7.2.5
