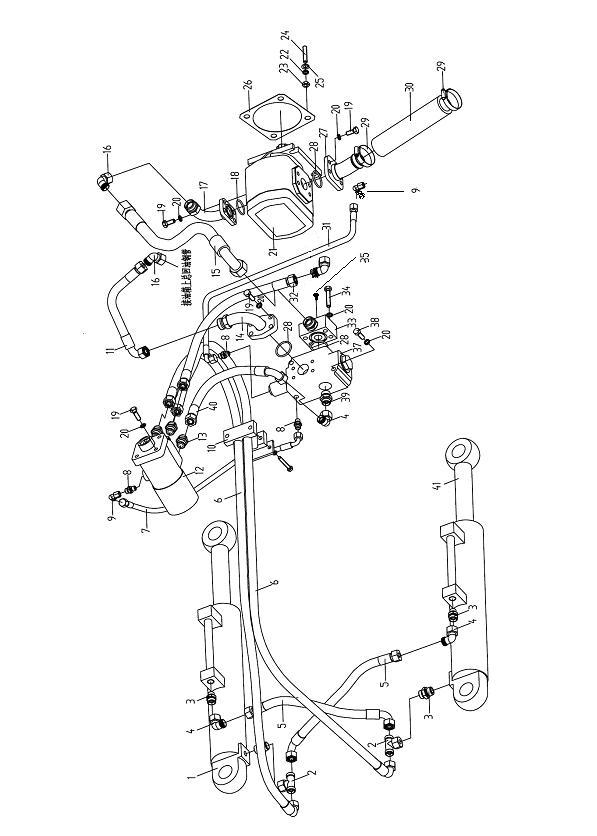

Гидросистема поворота LW300KS

№ п/п

Код деталей

Наименование

Коли-во

Примечание

1

803004311

右转向油缸

Правый поворотный цилиндр

1

XGYG01-017

2

803164570

接头

Соединение

2

3

803165970

接头

Соединение

4

4

803165978

接头

Соединение

3

5

252600563

胶管总成

Резиновая труба в сборе

2

6

252700195

软管总成

Резиновая труба в сборе

2

7

252700196

软管总成

Резиновая труба в сборе

1

8

803601025

接头

Соединение

3

9

803164273

接头

Соединение

1

10

252700369

管夹

Трубодержатель

1

11

252604378

软管总成

Гибкий рукав в сборе

1

12

803004125

转向器

Инфлектор

1

13

803165973

接头

Соединение

4

14

252800318

转向泵出油钢管

Стальная труба для слива масла поворотного насоса

1

15

252700199

软管总成

Гибкий рукав в сборе

1

16

803164295

接头

Соединение

2

17

252700200

钢管

Стальная трубка

1

18

801100133

O形密封圈34.5X3.55

O-образное уплотнительное кольцо

1

GB/T3452.1-1982

19

805000727

螺栓M10X25

Болт

16

GB/T5783-2000

20

805300014

垫圈10

Шайба

22

GB/T93-1987

21

803004124

齿轮泵

Шестеренчатый насос

1

22

805300018

垫圈12

Шайба

4

GB/T93-1987

23

805200049

螺母M12

Гайка

4

GB/T6170-2000

24

801902679

螺柱M12X36

Шпилька

4

GB/T899-1988

25

805300020

垫圈12

Шайба

4

GB/T97.1-2002

26

252100847

密封垫

Уплотнительная прокладка

1

27

252700201

钢管

Стальная трубка

1

28

801100148

O形密封圈40X3.55

O-образное уплотнительное кольцо

3

GB/T3452.1-1992

29

801902713

不锈钢喉箍 44-64

Хомут из нержавейки

2

QC/T619-1999

30

803163992

胶管B38X210

Резиновая труба

1

JB/T8406-2001

31

252604790

软管总成

Гибкий рукав в сборе

1

32

252604791

软管总成

Гибкий рукав в сборе

1

33

252700209

接头块

Блок соединений

1

34

805000100

螺栓M10X55

Болт

4

GB/T5782-2000

35

803166449

堵头

Заглушка

1

VSTI14X1.5EDA3C

37

803004061

优先型流量控制阀

Клапан управления расходом

1

38

805000036

螺栓M10X90

Болт

2

GB/T5782-2000

39

803201511

接头

Соединение

1

40

252700203

软管总成

Гибкий рукав в сборе

1

41

803004310

左转向油缸

Лево-поворотный маслоцилиндр

1

XGYG01-016
