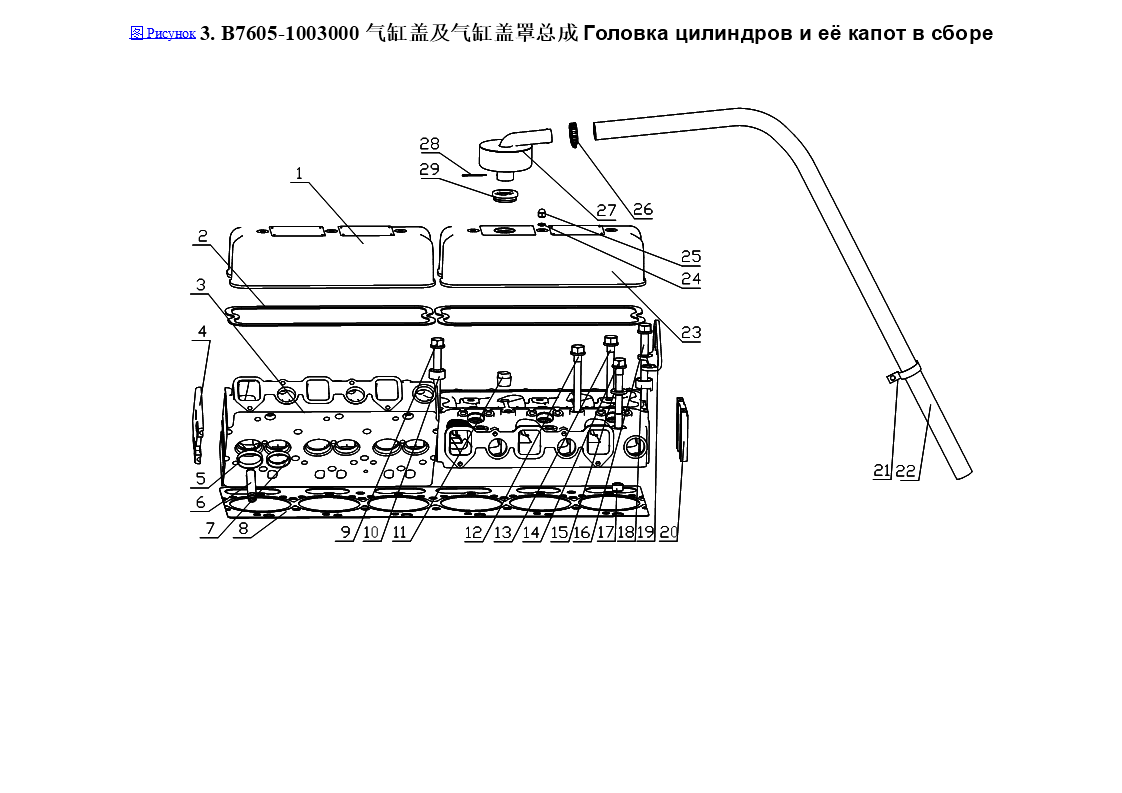

Головка цилиндров и её капот в сборе YC6108G

Позиция на рис.
Код детали

Наименование детали
Количество

1

338-1003021

Передний капот головки цилиндров

1

2

6105Q-1003022

Прокладка капота головки цилиндров

2

3

330-1003015B

Головка цилиндров

2



330-1003015B*

Узел головки цилиндров

2

4

630-1003083C

Передняя опорная планка

1

5

330-1007019C

Седло впускного клапана

6

6

430-1007018

Направляющая клапана

12

7

330-1007021

Седло выпускного клапана

6

8

B3000-1003011B

Прокладка головки цилиндров

1

9

330-1003013B

Болт головки цилиндров (длинный)

2

10

6105QA-1003017F

Шайба(II)

2

11

Q614B06

Пробка NPT3/4

4

12

330-1003012B

Болт головки цилиндров

8

13

330-1003014B

Болт головки цилиндров (короткий)

6

14

330-1003018B

Болт головки цилиндров (короткий) (II)

6

15

6105QA-1003017D

Шайба

6

16

330-1003019B

Болт головки цилиндров (длинный) (I)

4

17

6105QA-1003088

Прокладка капота головки цилиндров

4

18

6105QA-1003017E

Шайба(I)

4

19

6105Q-1003085

Ушко

2

20

6105QA-1003084A

Задняя опорная планка

1

21

340-1013007

Трубный хомут маслопровода

1

22

B7605-1003048A

Вентиляционный шланг

1

23

630-1003051A

Капот головки цилиндров(II)

1

24

Q/YC149-8

Комбинированная уплотнительная шайба 8

6

25

Q394B08

Гайка М8

6

26

Q67638

Кольцевой хомут

1

27

D0300-1003260

Узел верхнего дыхателя

1

28

Q5002040

Палец Ф2х40

1

29

330-1003053

Уплотнительное кольцо

1
