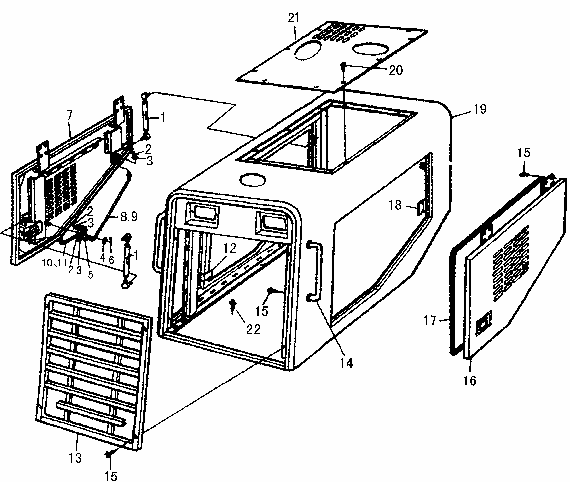

HOOD OF DIESEL ENBINE ASSEMBLY LG936

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2120900089

气弹簧

PNEUMATIC SPRING

2



2

4016000114

销 GB91-2*16EpZn-Q235A

PIN GB91-2*16EpZn-Q235A

16



3

4015000207

垫圈 GB97.1-6EpZn-300HV

WASHER GB97.1-6EpZn-300HV

16



4

4015000162

垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

2



5

2933000024

转板

TURN PLATE

2



6

4016000119

销 GB91-3.2*16EpZn-Q235A

PIN GB91-3.2*16EpZn-Q235A

2



7

2120900374

左侧门

LEFT SIDE DOOR

1



8

3120900898

左长拉杆

LEFT LONG LINK

1



9

3120900899

右长拉杆

RIGHT LONG LINK

1



10

2933000018

短拉杆(左)

SHORT LINK (LEFT)

1



11

2933000017

短拉杆(右)

SHORT LINK (RIGHT)

1



12

2933000657

后卡板

REAR LOCK PLATE

2



13

2120900918

窗棂

WINDOW RIBBING

1



14

2120900018

扶手

HANDRIAL

2



15

4011000560

螺栓 GB16674-M12*25EpZn-8.8

BOLT GB16674-M12*25EpZn-8.8

30



16

2120900357

右侧门

RIGHT SIDE DOOR

1



17

4030000310

GB7526-790 卡子胶条

DIP RUBBER BAR

2



18

2933000009

前卡板

FRONT LOCK PLATE

2



19

2933001028

发动机罩

HOOD OF DIESEL ENGINE

1



20

4011000447

螺栓 GB16674-M10*20EpZn-8.8

BOLT GB16674-M10*20EpZn-8.8

14



21

2120900920

上盖板

UP HOOD

1



22

4011000320

螺栓 GB16674-M12*40EpZn-8.8

BOLT GB16674-M10*40EpZn-8.8

8
