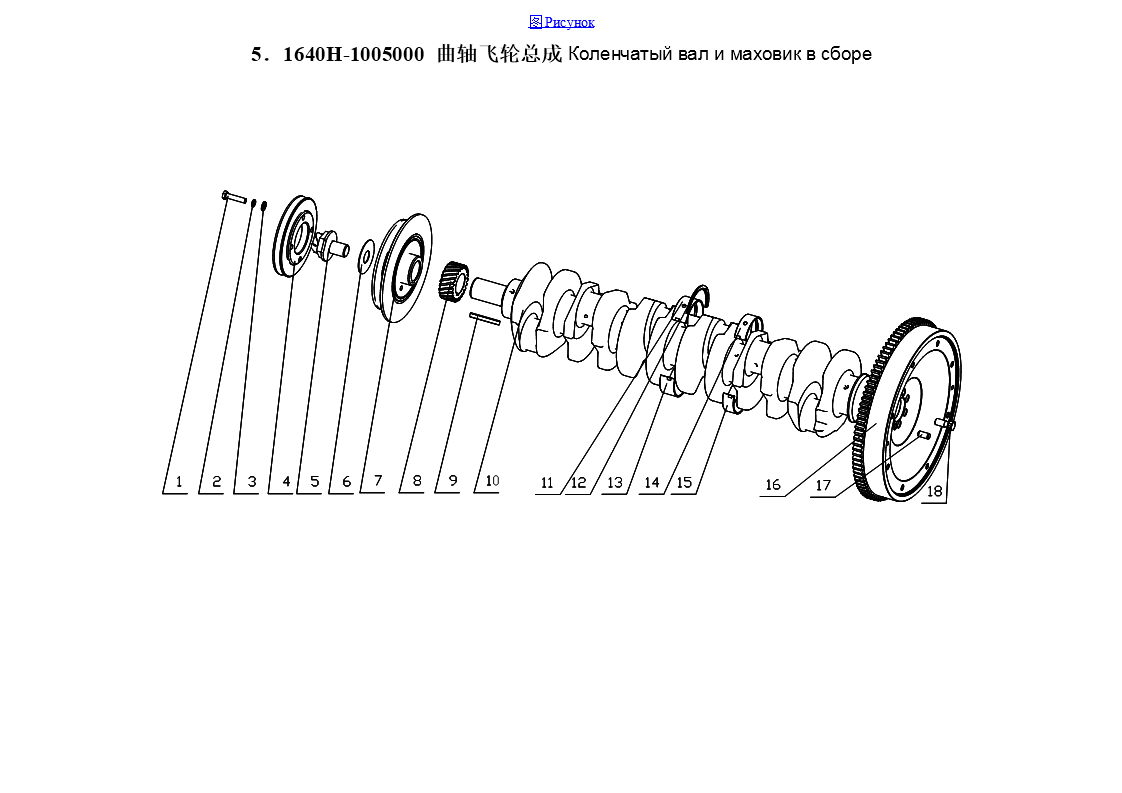

Коленчатый вал и маховик в сборе YC6108G

Позиция на рис.
Код детали

Наименование детали
Количество

1

Q150B1045

Болт М10х45

4

2

Q40310

Шайба 10

4

3

Q40110

Шайба 10

4

4

640-1005031A

Шкив

1

5

6105QA-1005052

Собачка

1

6

430-1005053

Прокладка II

1

7

330-1005030

Амортизатор шкива в сборе

1

8

6105Q-1005021

Распределительная шестерня коленчатого вала

1

9

Q5511270

Шпонка

1

10

630-1005020E

Коленчатый вал

1



6105Q-1005054C*-H

Узел вкладышей (красных) коленчатого вала

1



6105Q-1005054C*-L

Узел вкладышей (синих) коленчатого вала

1

11

6105Q-1005056A

Верхний вкладыш (широкий)

1

12

6105Q-1005058A

Упорный вкладыш коленчатого вала

4

13

6105Q-1005057C

Нижний вкладыш (широкий)

1

14

6105Q-1005054A

Верхний вкладыш (узкий)

6

15

6105Q-1005055C

Нижний вкладыш (узкий)

6

16

1640H-1005040

Венец маховика в сборе

1

17

YC24-B1226

Цилиндрический палец 12х26

1

18

6QA1-1005044A

Болт Маховика

7
