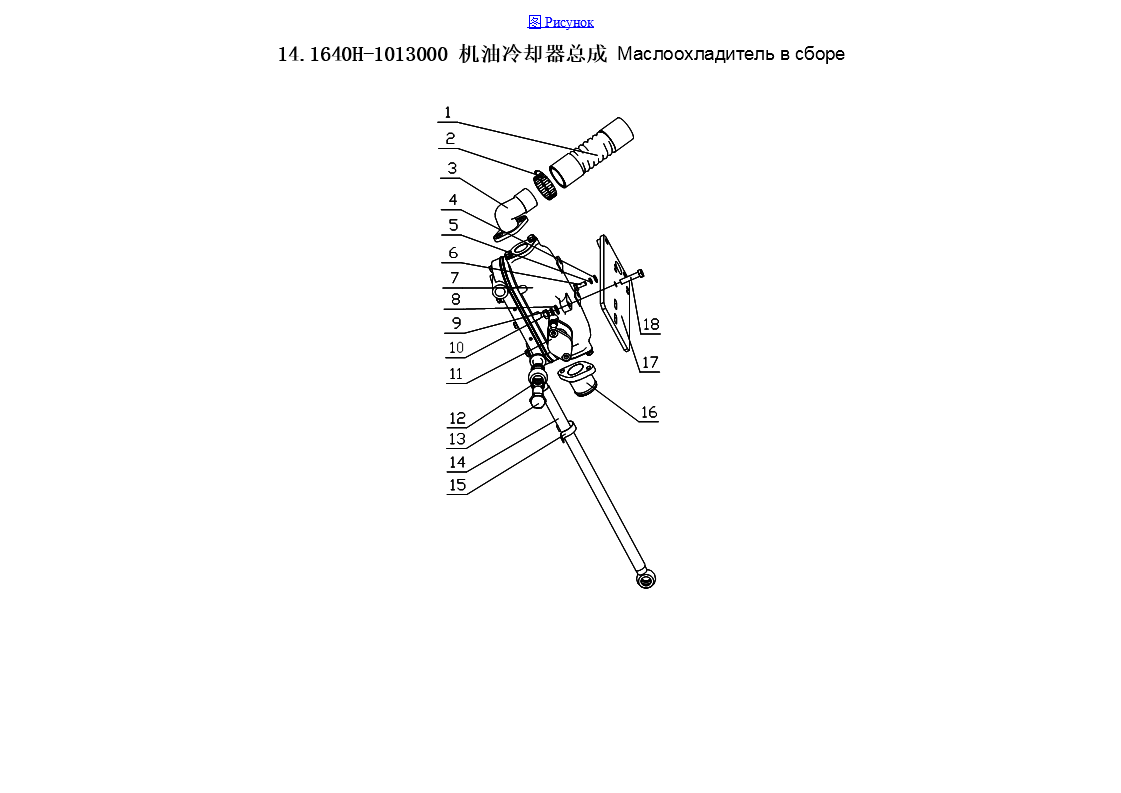

Маслоохладитель в сборе YC6108G

Позиция на рис.
Код детали

Наименование детали
Количество

1

1640H-1013008B

Резьбовая резиновая труба

1

2

Q67657

Кольцевой хомут 57

2

3

404-1013001

Патрубок водовыпускного колена

1

4

Q40108

Шайба 8

4

5

Q40308

Шайба 8

4

6

Q150B0820

Болт М8х20

4

7

1640H-1013100

Маслоохладитель

1

8

Q40110

Шайба 10

3

9

Q40310

Шайба 10

3

10

Q340B10

Гайка М10

3

11

340-1013004B

Заглушка

1

12

Q/YC149-22

Комбинированная уплотнительная шайба 22

8

13

644-1013003

Откидной болт

4

14

340-1013200

Узел выпускного маслопровода

2

15

340-1013007

Трубный хомут маслопровода

2

16

340-1013003

Трубный хомут водопровода

1

17

340-1013030

Сварная планка соединения охладителя

1

18

Q150B1045

Болт М10х45

3
