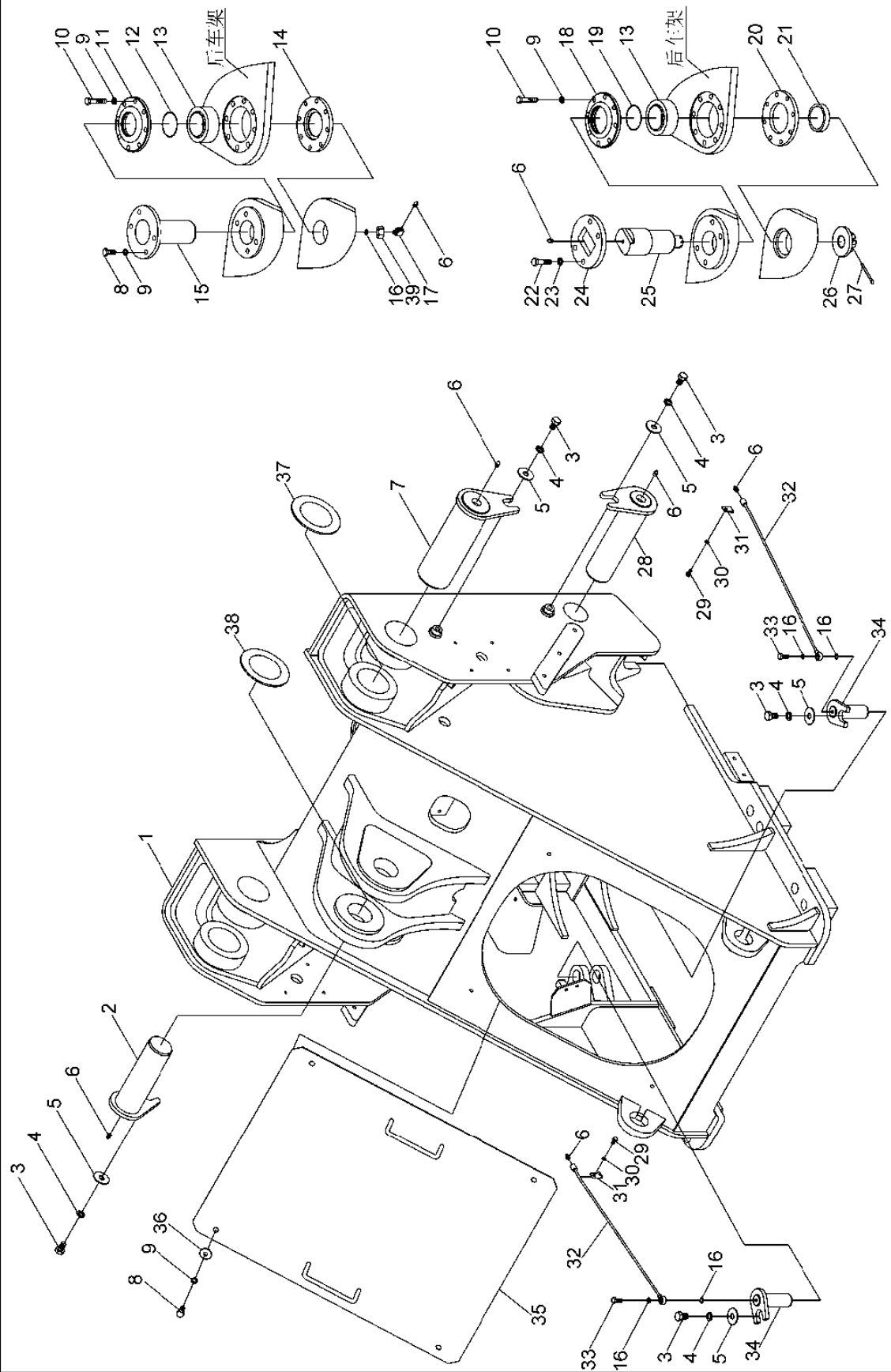

Передняя рама 500F

№ п/п

Код деталей

Наименование

Коли-во

Примечание



251804276

前车架

Переднее шасси

1





251400270

转斗缸-车架销

Цилиндр вращающего ковша – палец шасси

1





805000022

螺栓M16×25

Болт

7

GB/T5783-2000



805300011

垫圈16

Шайба

7

GB/T93-1987



805300111

垫圈16

Шайба

7

GB/T96.1-2002



801100336

油杯M10×1

Маслёнка

9

JB/T7940.1-1995



251800308

动臂-车架销

Стрела --палец шасси

2





805000716

螺栓M12×30

Болт

8

GB/T5783-2000



805300018

垫圈12

Шайба

24

GB/T93-1987



805000681

螺栓M12×65

Болт

16

GB/T5782-2000



250300136

法兰

Фланец

1





801100116

O形圈75×3.1

О-образное кольцо

1

GB/T 1235-1976



800511238

关节轴承GE70ES-2RS

Шарнирный подшипник GE70ES

2

GB/T 9163-2001



250300138

下法兰盘

Нижний фланец

1





251804280

上铰接销

Шарнирный палец верхнего поворота

1





250200730

垫片

Шайба

6





251804416

油杯弯头

Grease cup bent joint

2





250300141

法兰

Фланец

1





803164050

O型密封圈85×3.1

О-образное кольцо

1

GB/T 1235-1976



250300140

下法兰盘

Нижний фланец

1





250300139

垫圈

Шайба

1





805002117

螺栓M14×1.5×45

Болт

4

GB/T5785-2000



805300033

垫圈14

Шайба

4

GB/T93-1987



251804409

压板

Нажимная плата

1





251804285

下铰接销

Шарнирный палец нижнего поворота

1





251804286

开槽螺母

Шлицевая гайка



1
