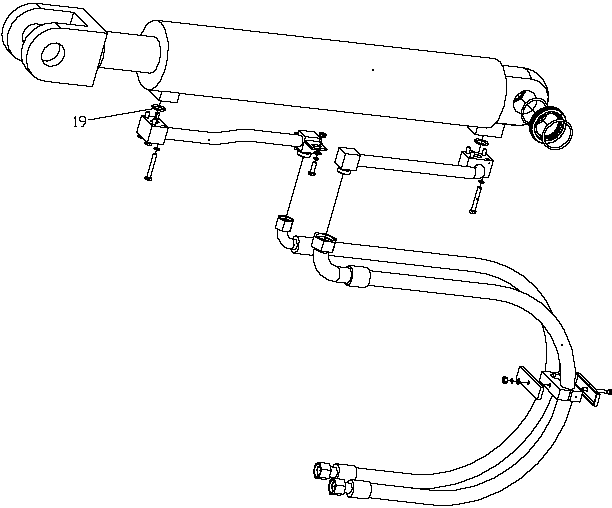

Рабочая гидравлическая система (цилиндр подвижной стрелки и трубопровод)

Ном.

Обозначение

Russian Description

Chinese Description

Размер

Количество

Замечание

1



LG855.07II.02

Стреловой цилиндр



1

Вторично улучшенный

цилиндр

2



GB/T3452.1-2005

O-образное кольцо

71×5.3

2



3



LG853.07-006

Уплотнительное гнездо поворотного

гидроцилиндра



2



4



GB/T3452.1-2005

O-образное кольцо

95 ×5.3

2



5



LG855.07I.07

Стальная труба задней полости цилиндра

подвижной стрелки



1

Правая деталь

LG855.07I.08

6



GB/T93-1987

Прокладка

10

8



7



GB/T5782-2000

болт

M10 ×70-8.8

8



8



20411-36T/20481-36T*2N1

6(21Mpa)*1600

Резиновая труба цилиндра подвижной стрелки



2



9



LG855.07-006

Прижимная планка трубодержателя



2



10



GB/T5783-2000

болт

M8×80-8.8

1



11



LG855.07-001

трубный зажим



1



12



GB/T97.1-2002

Прокладка

8

1



13



GB/T93-1987

Прокладка

8

1



14



GB/T6170-2000

гайка

M8 -8

1



15



GB/T5783-2000

болт

M10×30-8.8

1



16



GB/T97.1-2002

Прокладка

10

1



17



GB/T6170-2000

гайка

M10-8

1



18



LG855.07II.06

Стальная труба передней полости цилиндра подвижной стрелки



1

Правая деталь

LG855.07II.05

19

GB/T3452.1-2005

O-образное кольцо

O 形圈

32.9 ×3.53

2
