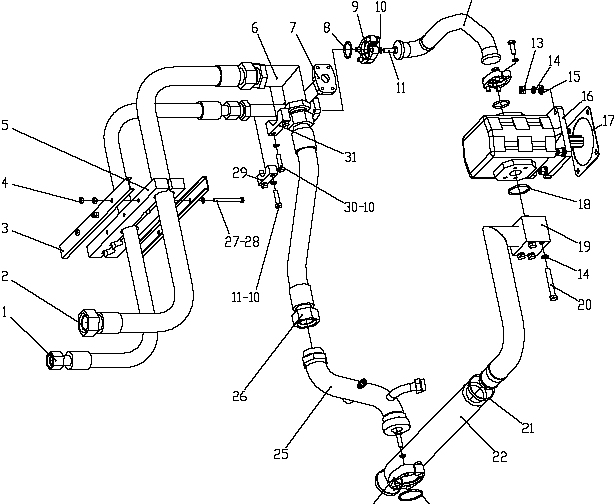

Рабочая гидравлическая система (рабочий насос)

Ном.

Обозначение

Russian Description

Chinese Description

Размер

Количество

Замечание

1

H-H/32/34-4S-L1240 AG=300

Шарнирная впускная резиновая труба

铰接进油胶管

1

2

H-H/38/42-I-L1152

Шарнирная обратная резиновая труба

铰接回油胶管

1

3

LG855.07-005

Самоизготовленный трубный зажим

自制管夹

2

4

GB/T6170-2000

гайка

螺母

M8 -8

6

5

LG855.07-004

Покупной трубный зажим

外购管夹

1

6

LG855.07.11

Обратный переходной штуцер задней рамы

后车架回油过渡接头

1

7

LG855.07.10

Откачивающая стальная труба рабочего насоса

工作泵出油钢管

1

8

GB/T3452.1-2005

О-образное кольцо

0 形圈

37.69×3.53

2

9

LG853.07-007

Нажимная планка

压板

2

10

GB/T93-1987

Прокладка

垫圈

10

16

11

GB/T5782-2000

болт

螺栓

M10×42-8.8

10

12

45F(32)-270°-90F(32)/25/28-2S-L500

Выпускная резиновая труба рабочего насоса

工作泵出油胶管

1

13

GB/T6170-2000

гайка

螺母

M12-8

4

14

GB/T93-1987

Прокладка

垫圈

12

8

15

GB/T97.1-2002

Прокладка

垫圈

12

2

16

LG853.07.22

Шестеренчатый насос

齿轮泵

1

CBGj2100

17

LG853.06-001

Уплотнительная прокладка

密封垫

1

18

GB/T3452.1-2005

O-образное кольцо

O 形圈

51.5×3.55

1

19

LG855.07.22

Впускная стальная труба рабочего насоса

工作泵进油钢管

1

20

GB/T5782-2000

болт

螺栓

M12×85-8.8

4

21

JB/T8870-1999

ларингальный хомут

喉箍

Φ51-70

2

22

Φ51×4-L500

Масловсасывающая резиновая труба

吸油胶管

1

23

GB/Τ3452.1-2005

O-образное кольцо

O 型圈

58×3.55

1

24

LG853.07-001

Нажимная планка

压板

1

25

LG855.07.21

Обратная стальная труба гидравлической системы

液压系统回油钢管

1

26

H-H/38/42-I-L560

Откачивающая

回油胶管

1

27

GB/T5783-2000

болт

螺栓

M8×80-8.8

2

28

GB/T97.1-2002

Прокладка

垫圈

8

2

29

LG853.07-002

Нажимная планка впускного переходного штуцера передней (задней) рамы

前( 后) 车架进油过渡接

头压板

1

30

GB/T5782-2000

болт

螺栓

M10×50-8.8

2

31

LG853.07-004

Обратный переходной штуцер задней рамы

后车架回油过渡接头压

板

1
