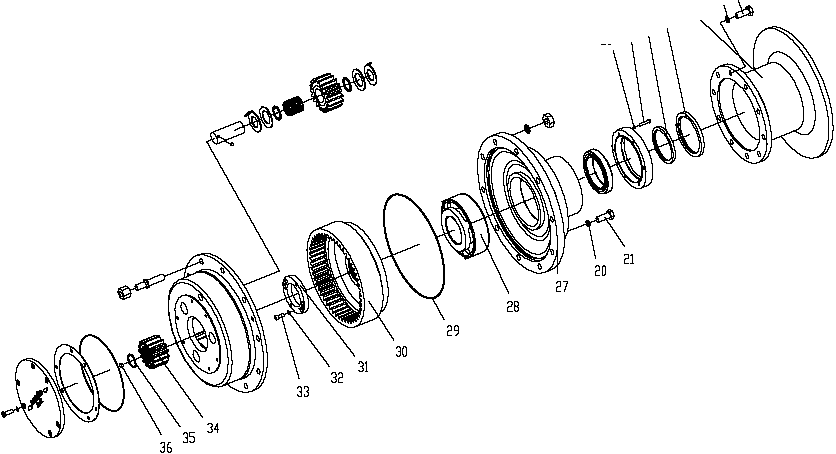

Редуктор обода в сборе LGQ853AL.01

Технические характеристики

Ном.	Обозначение	Russian Description	Chinese Description	Размер	Количество	Замечание
1	GB/T5782-2000	болт	螺栓	M12×35-6.8	6
2	GB/T93	Прокладка	垫圈	12	6
3	LGQ853AL-004	Торцовый щит обода	轮边端盖		1	LG853.04.01-004
4	LGQ853AL-007	Прокладка обода	轮边垫片		1	LG853.04.01-007
5	GB1235-76	O-образное кольцо	O 形圈	300×5.7	1
6	LGQ853AL-002	Гайка обода колеса	轮辋螺母		10	LG853.04.01-002
7	LGQ853AL-001	Гайка обода колеса	轮辋螺栓		10	LG853.04.01-001
8	LGQ853AL-011	Кронштейн планетарного колеса	行星轮架		1	LG853.04.01-011
9	GB/T308-84	стальной шар	钢球	Φ3"	3
10	LGQ853AL-008	Вал планетарного колеса	行星轮轴		3	LG853.04.01-008
11	LGQ853AL-010	Прокладка планетарного колеса	行星轮垫片		6	LG853.04.01-010
12	LGQ853AL-009	Промежуточная прокладка планетарного колеса	行星轮中间垫片		6	LG853.04.01-009
13	LGQ853AL-012	Упорное кольцо	挡环		6	LG853.04.01-012
14	GB/T309-84	Роликовая игла	滚针	Φ5×45	93
15	LGQ853AL-006	Планетарное колесо	行星轮		3	LG853.04.01-006
16	GB/T93	Прокладка	垫圈	22	10
17	GB/T6171	гайка	螺母	M22×1.5-8	10
18	GB/T297-94	Подшипник	轴承	32024	1
19	LGQ853AL-018	Торцовый щит консервации	油封端盖		1	LG853.04.01-018
20	GB/T93	Прокладка	垫圈	8	6
21	GB/T5782	болт	螺栓	M8 ×40-8.8	6
22	LGQ853AL-017	Прокладка	垫圈		1	LG853.04.01-017
23	GB/T9877.3-1988	Масляное уплотнение	油封	Fb140 ×170 ×16	1
24	LGQ853AL-019	Тормозной диск	制动盘		2	LG853.04.01-019
25	GB/T93	Прокладка	垫圈	20	10	LG853.04.01-019
26	LGQ853AL-016	Болт тормозного диска	制动盘螺栓		10
27	LGQ853AL-015	Корпус колеса	轮壳		1	LG853.04.01-016
28	GB/T297-94	Подшипник	轴承	32221	1	LG853.04.01-015
29	LGQ853AL-003	О-образное уплотнительное кольцо	O 形密封圈	400× 3.5	1
30	LGQ853AL-014	Колесо с внутренними зубьями	内齿轮		1
31	LGQ853AL-013	Круглая гайка	圆螺母		1	LG853.04.01-014
32	GB/T93	Прокладка	垫圈	10	2	LG853.04.01-013
33	GB/T70	болт	螺栓	M10 ×25-6.8	2
34	LGQ853AL-005	Солнечное колесо	太阳轮		1
35	GB/T894.2	Стопорное кольцо	档圈	52	1
36	GB/T308-84	стальной шар	钢球	Φ11/16"	1	LG853.04.01-005

Редуктор обода в сборе LGQ853AL.01
