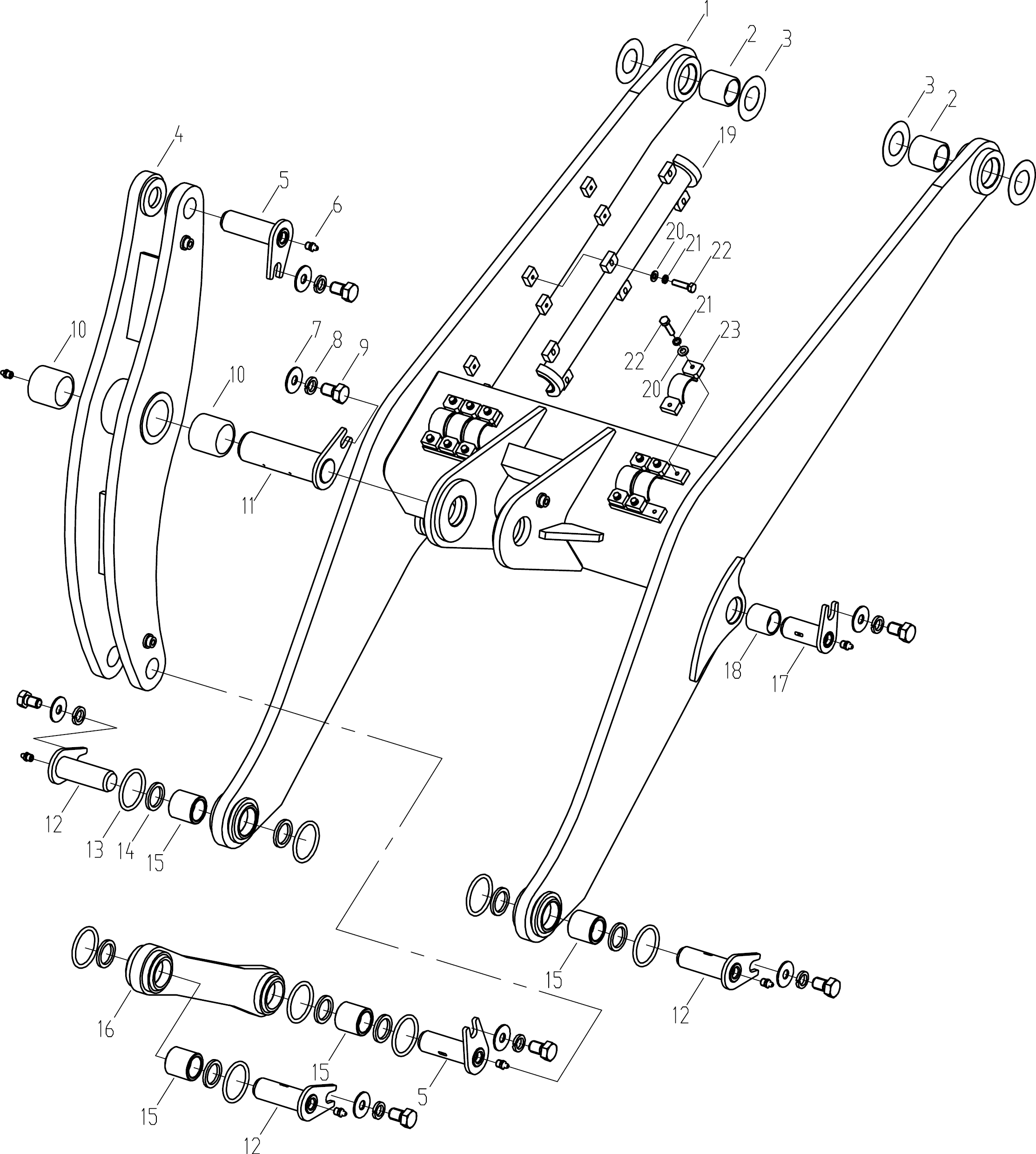

Система рабочего шатуна LW300KS

№ п/п

Код деталей

Наименование

Коли-во

Примечание

1

252600608

动臂

Стрела

1



2

252600351

轴套

Втулка вала

2



3

252101316

调整垫片

Регулирующая шайба

4



4

252600331

摇臂

Качалка

1



5

252600344

摇臂端销轴

Вал пальца конца качалки

2



6

801100336

油杯M10x1

Масленка

8

JB/T7940.1-1995

7

805300111

垫圈16

Шайба

8

GB/T96.1-2002

8

805300011

垫圈16

Шайба

8

GB/T93-1987

9

805000022

螺栓M16x25

Болт

8

GB/T5783-2000

10

250100245

轴套

Втулка вала

2



11

252600346

摇臂销轴

Вал пальца качалки

1



12

252600341

铲斗销轴

Вал штифта ковша-лопаты

3



13

251900441

O形圈

O-образное кольцо

8



14

803164079

密封圈B60x80x8

Уплотнительное кольцо

8

GB9877.1-1988

15

252600343

钢套

Стальная втулка

4



16

252600336

拉杆

Рычаг

1



17

252600348

动臂缸上销轴

Вал пальца цилиндра стрелы

2



18

252600350

轴套

Втулка вала

2



19

252600647

支架

Опора

2



20

805300017

垫圈10

Шайба

24

GB/T97.1-2002

21

805300014

垫圈10

Шайба

24

GB/T93-1987

22

805000029

螺栓M10x40

Болт

24

GB/T5783-2000

23

252600609

卡箍

Хомут

6
