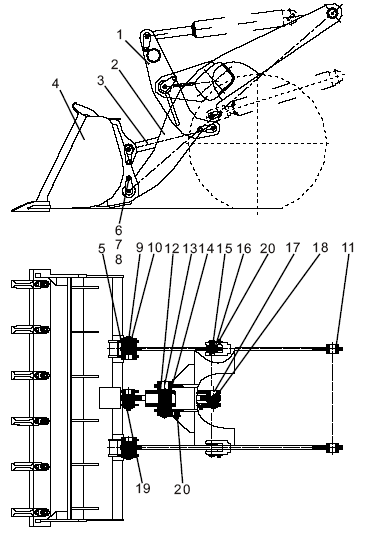

Система рабочей установки LG833B

Ном.

Код

Russian Description

Chinese Description

Размер

Количество

Номер оригинала/примечание

1

30874900312

Сварка качающейся руки

摇臂焊合



1

LG833.11.04

2

30811000028

Сварка двигающей руки

动臂焊合



1

LG833B.11.03

3

30872900319

Сварка тяги

拉杆焊合



1

LG30F.11.02

4

30811000225

Ковш в сборе

铲斗总成



1

LG831G.11.02

5

60980000558

О-образное уплотнительное кольцо

O 型密封圈



4

LG833B.11-001

6

51204153814

болт

螺栓

M20 ×

35-8.8

3

GB/T5783

7

51401150107

Прокладка

垫圈

20

8

GB/T93

8

51421150115

Прокладка

垫圈

20

8

GB/T97.1

9

56201000301

Маслянка

油杯

M10 ×11

8

JB/T7940.1

10

30890900329

Сварка нижнего осепа ковш-лопаты

铲斗下销轴焊合



2

LG833.11.09

11

60916010019

Нижняя втулка двигающей руки

动臂下轴套



4

LG843.11-007

12

60916010018

Втулка опорного вала качающего рычага

摇臂支承轴套



2

LG843.11-005

13

30874900313

Сварка опорного вала качающего рычага

摇臂支承轴焊合



1

LG833.11.06

14

30874101926

Изоляционный кожух качающего рычага

摇臂隔离套



1

LG843.11-004

15

30890900315

Сварка вала верхнего штифта цилиндра

движущей рычага

动臂油缸上销轴焊合



2

LG833.11.08

16

60916010022

Кожух



2

LG853.10-012

17

30890900316

Сварка конечного вала штифта

качающего рычага

摇臂端销轴焊合



2

LG833.11.07

18

60916010013

Втулка тяги

拉杆轴套



2

LG843.11-002

19

30890900317

Сварка штифта ковша

铲斗上销轴焊合



1

LG833.11.05

20

51204151414

болт

螺栓

M20 × 40-8.8

5

GB/T5783
