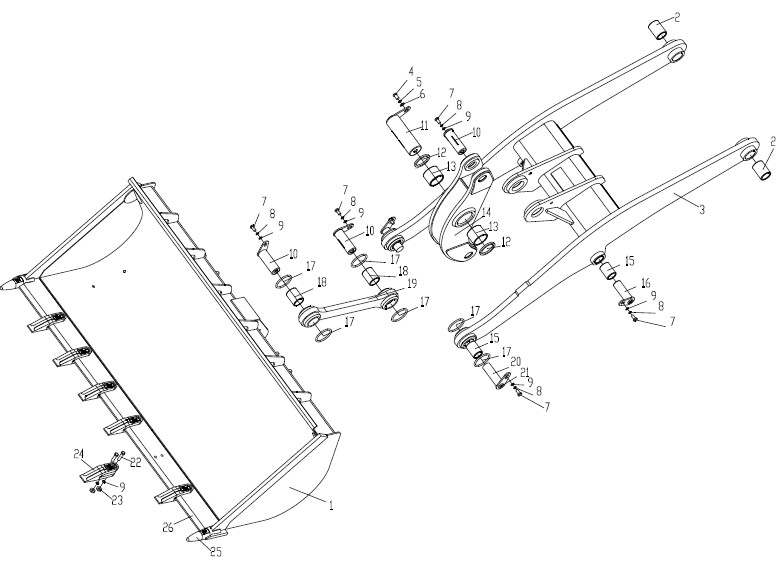

Система рабочих устройств LG855.11

Ном.

Обозначение

Russian Description

Chinese Description

Размер

Количество

Замечание

1

LG855.11.01

Ковш-лопата

铲斗

1

2

LG853.11-001

Нижняя втулка двигающей руки

动臂上轴套

2

3

LG855.11.03

Подвижный рычаг

动臂

1

4

GB/T5783-2000

болт

螺栓

M24×40-8.8

1

5

GB/T93-1987

Прокладка

垫圈

24

1

6

GB/T97.1-2002

Прокладка

垫圈

24

1

7

GB/T5783-2000

болт

螺栓

M20×40-8.8

7

8

GB/T97.1-2002

Прокладка

垫圈

20

7

9

GB/T93-1987

Прокладка

垫圈

20

19

10

LG853.11.07

Сварка штифта ковша

铲斗上销轴焊合

3

11

LG853.11.06

Сварка конечного вала штифта качающего рычага

摇臂中销轴焊合

1

12

GB9877.1-1988

Масляное уплотнение

油封

120×150×12

2

13

LG853.11-002

Средняя втулка качающейся руки

摇臂中轴套

2

14

LG853.11.04

качающий рычаг

摇臂

1

15

LG853.11-003

Нижняя втулка двигающей руки

动臂下轴套

4

16

LG855.11.05

Сварка вала верхнего штифта цилиндра движущей рычага

动臂缸上销轴焊合

2

17

LG853.11-005

О-образное уплотнительное кольцо

O 型密封圈

8

18

LG853.11-004

Втулка тяги

拉杆轴套

2

19

LG853.11.02

Тяжка

拉杆

1

20

LG853.11.08

Сварка нижнего осепа ковш-лопаты

铲斗下销轴焊合

2

21

JB/T7940.1-1995

Маслянка

油杯

M10×1

8

22

GB/T8-1988

болт

螺栓

M20×80-8.8

12

23

GB/T6170-2000

гайка

螺母

M20-8

12

24

LG853.11.01-021

Зубы бункера

斗齿

6

25

LG853.11.01-020

Боковые зубы

边齿

2

26

LG853.11.01-0010

Главная доска ножа

主刀板

1
