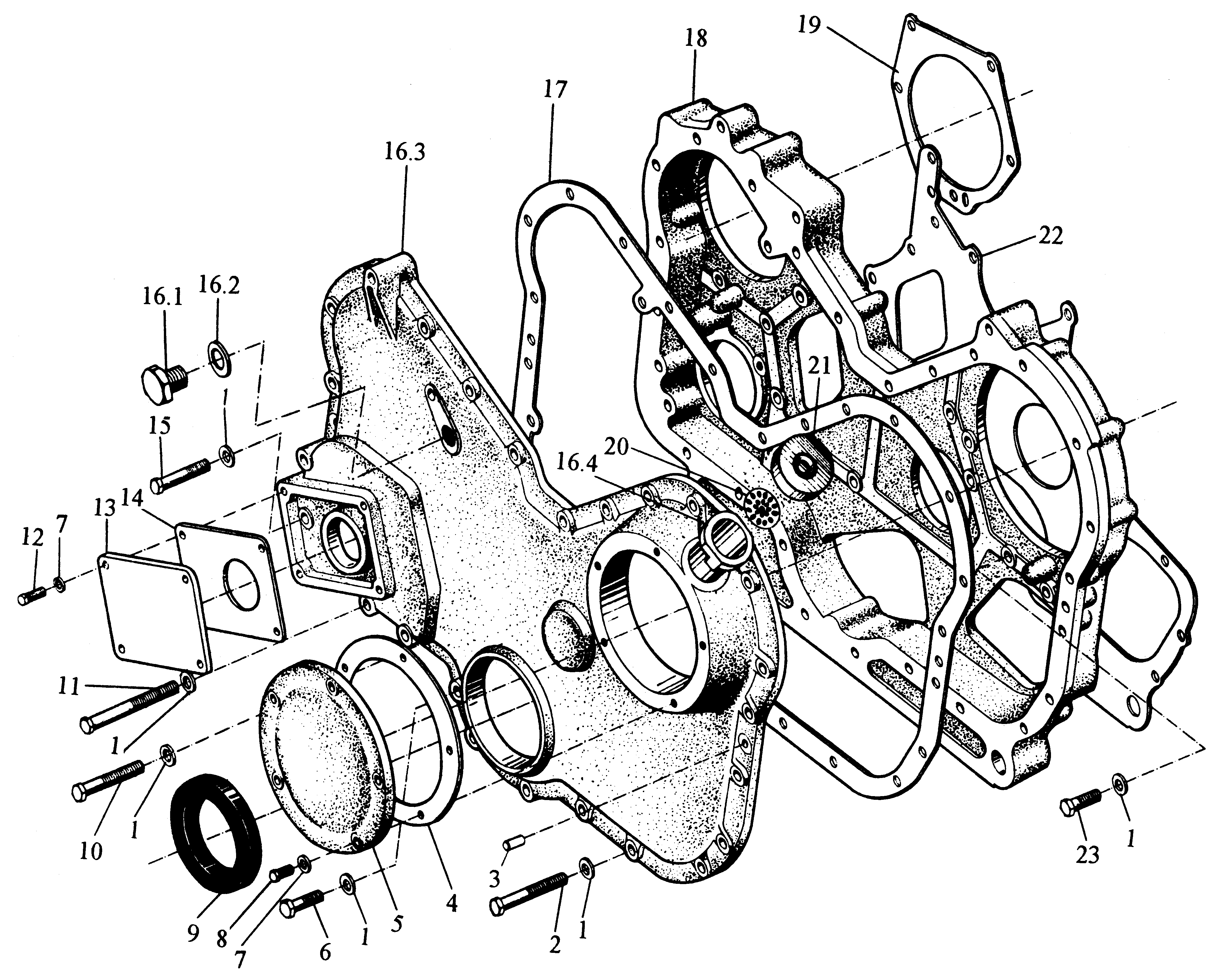

Timing Gear Chamber Assy LR4105/LR4108/LR4110/LR4B3


NO.

Part Name

Drawing No.

QTY.
  Timing gear chamber assy 4RTF·080000 1
1 Washer 10 GB 848-76·Zn·D 33
2 Bolt M10×70 GB 22-76·Zn·D 7
3 Pin 8ga×16 GB 119-76 2
4 Gasket,inspection hole cover R080005 1
5 Inspection hole cover R080004 1
6 Bolt M10×35 GB 21-76·Zn·D 2
7 Washer 8 GB 848-76·Zn·D 9
8 Bolt M8×22 GB 21-76·Zn·D 5
9 Oil sealing 65×90×12 LR080150 1
10 Bolt M10×60 GB 22-76·Zn·D 2
11 Bolt M10×90 GB 22-76·Zn·D 2
12 Bolt M8×18 GB 21-76·Zn·D 4
13 Cover plate RT060028 1
14 Gasket,hydraulic pump LRT060029 1
15 Bolt M10×50 GB 22-76·Zn·D 2
16 Cover assembly,timing gear chamber 3RTF·080100A 1
16.1 Screw plug 3RTF·080105 1
16.2 Washer 18 GB 95-76 1
16.3-1 Cover assembly,timing gear chamber 3RTF·080101 1
16.3-2 Cover assembly,timing gear chamber 4RG3.080101-2 1
16.4 Oil filler R080102-1 1
17 Gasket,timing gear chamber cover RT080003 1
18 Timing gear chamber RT080001-2 1
19 Sealing plate,air compressor R080011 1
20 Screen R080008 1
21 Cover,oil filler R080015 1
22 Gasket,timing gear chamber RT080002 1
23 Bolt M10×30 GB 21-76-Zn·D 18
