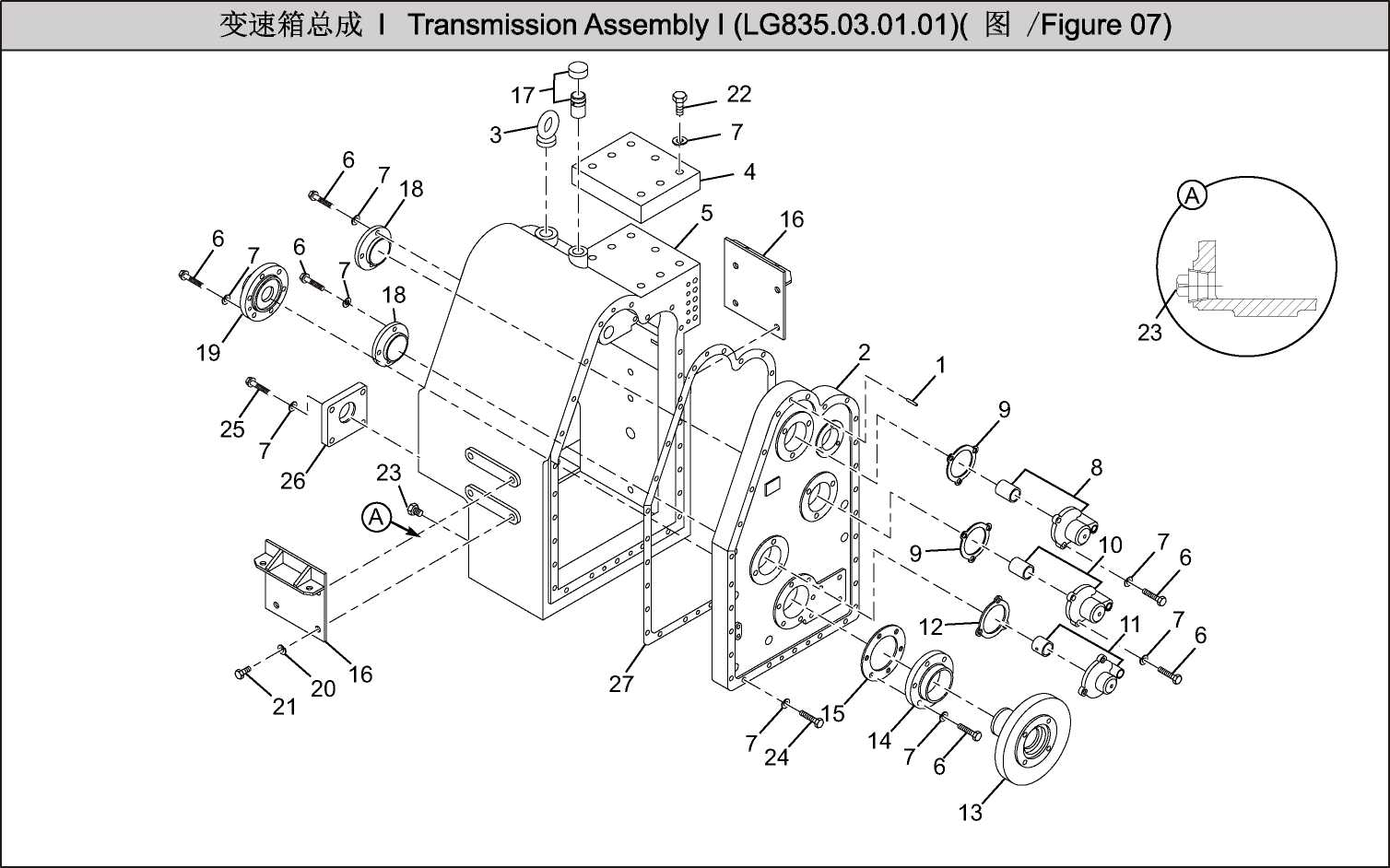

Transmission Assemblyl

Item



Parts number

Transmission Assemblyl

Part Description



Specification



Qty



Remarks

1

GB/T119-2000

圆柱销

Cylindrical pin



2



2

ZL30E.5-2A

箱盖

Transmissioncover



1



3

GB/T 825-1988

吊环螺钉

Eye screw

M16 x 28-8.8

1



4

ZL30E.5.8

控制阀

Control valve



1



5

ZL30E.5G-1

箱体

Transmission case



1



6

GB/T5782-2000

螺栓

Bolt

M12 x 35-8.8

28



7

GB/T93.1-87

垫圈

Washer

12

35



8

ZL30E.5.2

一轴端盖总成

Shaft I end cover assembly



1



9

ZL30E.5-8

密封垫

Seal gasket



2



10

ZL30E.5.9A

二轴端盖总成

Shaft II end cover assembly



1



11

ZL30E.5.5A

二轴端盖总成

Shaft III end cover assembly



1



12

ZL30E.5-10

密封垫

Seal gasket



1



13

ZL30E.5B.17

前输出法兰总成

Front output flange assembly



1



14

ZL30E.5-16

前轴承盖

Front bearing cover



1



15

ZL30E.5-15

密封垫

Seal gasket



2



16

ZL30E.5.6

支架

Bracket



1



17

ZL30E.5.20

透气阀总成

Vent valve assembly



1



18

ZL30E.5-17A

端盖

End cover



2



19

ZL30E.5-23

后轴承端盖

Rear bearing end cover



1



20

GB/T93-1987

垫圈

Washer

16

8



21

GB/T5782-2000

螺栓

Bolt

M16 X40

8



22

GB/T5782-2000

螺栓

Bolt

M12 x100

6



23

LG853.02.01-011

螺塞

Plug screw

Z3/4"

1



24

GB/T5782-2000

螺栓

Bolt

M10 x 35

28



25

GB/T5782-2000

螺栓

Bolt

M10 x40

4



26

ZL30E.5.7-7

盖板

Coverboard



1



27

ZL30E.5-3

密封垫

Seal gasket



1
