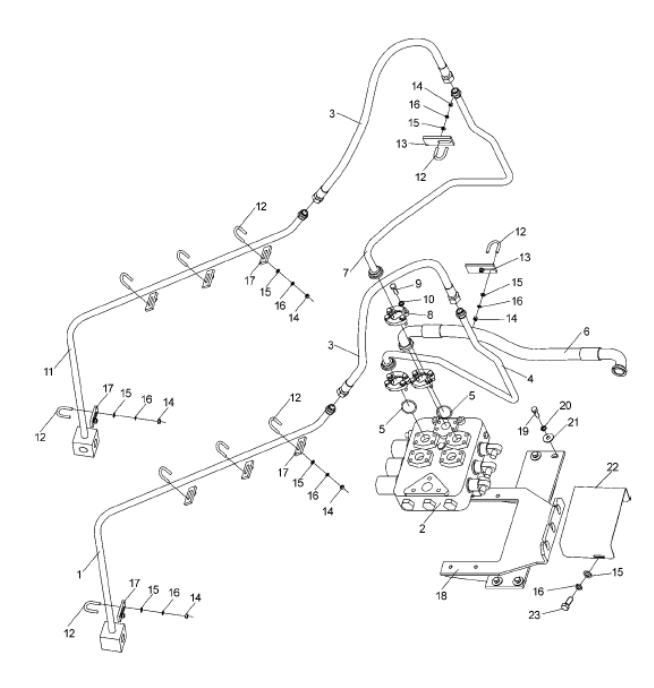

Три гидромагистрали 500F

№ п/п

Код деталей

Наименование

Коли-во

Примечание

1

252101055

左油管

Левая масляная труба

1



2

803004103

分配阀DF32D3

Рапределительный клапан DF32D3

1



3

251800435

软管总成

Шланговое соединение

2



4

251804438

钢管

Стальная трубка

1



5

801100037

O形密封圈38.7X3.55

О-образное кольцо

2

GB/T3452.1-1992

6

251801354

软管总成

Шланговое соединение

1



7

251804440

钢管

Стальная труба

1



8

803164272

法兰

Фланец

3



9

805000062

螺栓M10X35

Болт

12

GB/T5783-2000

10

805300014

垫圈10

Шайба

12

GB/T93-1987

11

252101049

右钢管

Правая стальная труба

1



12

250200250

U形螺栓M8

U-образный болт

10



13

251800439

固定板

Фиксаторная плнка

2



14

805200045

螺母M8

Болт

20

GB/T6170-2000

15

805300069

垫圈8

Шайба

20

GB/T97.1-2002

16

805300010

垫圈8

Шайба

20

GB/T93-1987

17

252100663

固定板

Крепительная планка

8



18

251804418

三联阀安装支架

Установочный кронштейн трехгидромагистрального клапана

1



19

805000048

螺栓M12X35

Болт

4

GB/T5783-2000

20

805300018

垫圈12

Шайба

4

GB/T93-1987

21

805300113

垫圈12

Шайба

4

GB/T96.1-2002

22

251804935

护罩

Защитный кожух

1



23

805000033

螺栓 M8×16

Болт

2

GB/T5783-2000
