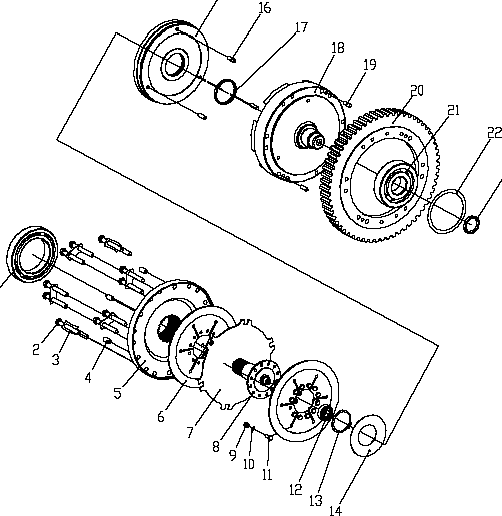

Три вала в сборе LG853.03.01.05

Ном.

Обозначение

Russian Description

Chinese Description

Размер

Количество

Замечание

1

GB/T276

Шариковый подшипник

球轴承

6022

1

110×170×28

2

GB/T5785

болт

螺栓

M12×1.25×100-8.8

12



3

LG853.03.01.05-009

Упорная шайба с двумя отверстиями

双孔止动垫圈



6

403 518B

4

LG853.03.01.05-003

Колонный штифт

圆柱销



6

403504

5

LG853.03.01.05-001

Нажимный диск прямой передачи

直接挡受压盘



1

403501

6

LG853.03.01.05.01

ведущая пластинка прямой передачи в сборе

直接挡主动片总成



2

403505-506

7

LG853.03.01.05-004

Ведомая пластинка прямой передачи

直接挡从动片



1

403507

8

LG853.03.01.05-002

Вал прямой передачи

直接挡轴



1

403 502A

9

GB/T6170

гайка

螺母

M8 -8

12



10

GB/T93

Прокладка

垫圈

8

12



11

GB/T5782

болт

螺栓

M8×20-8.8

12



12

GB/T283

Цилиндрический роликовый подшипник

圆柱滚子轴承

NJ204E

1

20×47×14

13

GB/T894.1

Стопорное кольцо

挡圈

65

1



14

LG853.03.01.05-007

пружина Бельвиля

碟形弹簧



1

403513

15

LG853.03.01.05.02

поршень прямой передачи в сборе

直接挡活塞总成



1

403508A-510A

16

LG853.03.01.05-010

Штифт



3

403516

17

LG853.03.01.01-001

Вращательное масляное уплотнение

旋转油封



1

403101

18

LG853.03.01.05-006

Корпус гидроцилиндра прямлй передачи

直接挡油缸体



1

403 512A

19

GB/T119

Штифт

Φ10S7×30

2



20

LG853.03.01.05-005

Выходная шестерня промежуточного вала

中间轴输出齿轮



1

403511

21

GB/T276

Шариковый подшипник

球轴承

6411

1

55×140×33

22

LG853.03.01.05-008

Регулировочное кольцо

调整圈



Группа1

403517

23

LG853.03.01.01-002

Вращательное масляное уплотнение

旋转油封



1

403102
