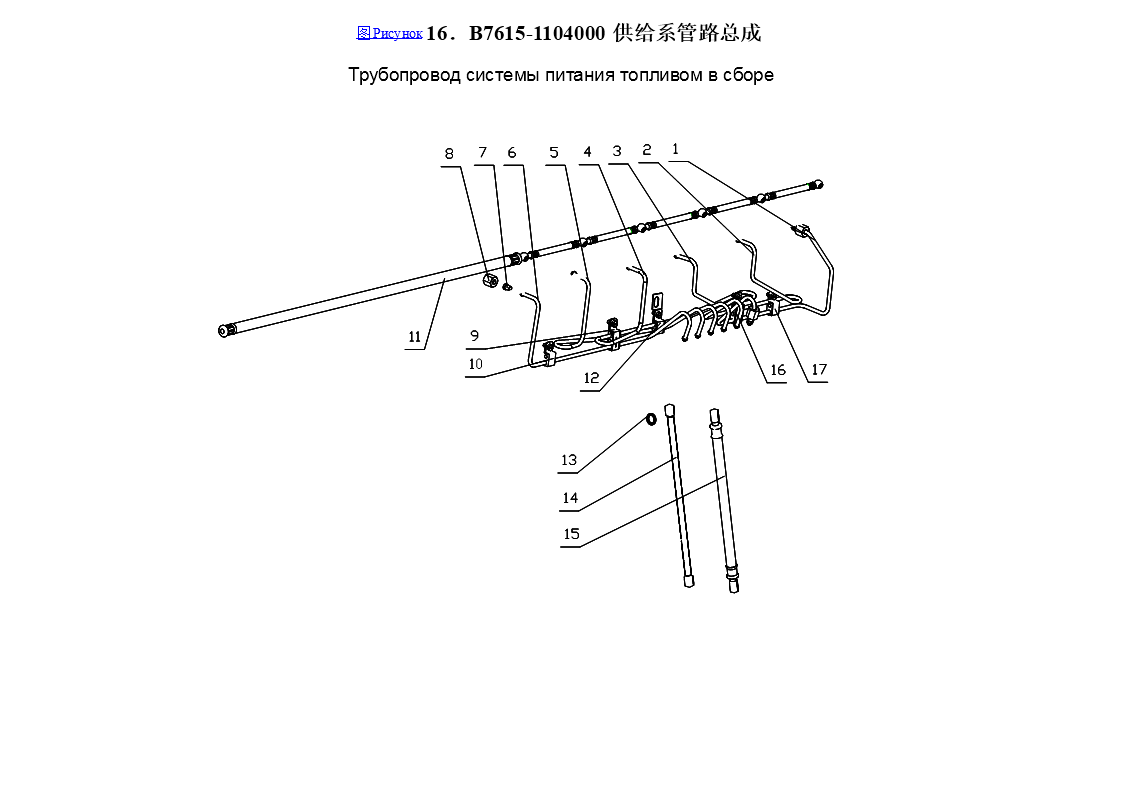

Трубопровод системы питания топливом в сборе YC6108G

Позиция на рис.
Код детали

Наименование детали
Количество

1

330-1104060A

Топливопровод высокого давления

для шестого цилиндра

1

2

330-1104050

Топливопровод высокого давления

для пятого цилиндра

1

3

330-1104040

Топливопровод высокого давления

для четвёртого цилиндра

1

4

330-1104030

Топливопровод высокого давления

для третьего цилиндра

1

5

330-1104020

Топливопровод высокого давления

для второго цилиндра

1

6

330-1104010

Топливопровод высокого давления

для первого цилиндра

1

7

6105Q-1104023

Защитная втулка топливопровода

10

8

6105Q-1104022

Гайка патрубка топливопровода высокого давления

10

9

330-1104090

Укрепление трёх трубных хомутов в сборе

1

10

330-1104080

Укрепление двух трубных хомутов в сборе

1

11

B7604-1104040A

Топливовозвратный шланг в сборе

1

12

340-1104140A

Узел двух трубных хомутов

1

13

Q/YC149-14

Комбинированная уплотнительная шайба 14

12

14

636-1104090A

Впускной топливопровод фильтра в сборе

1

15

6105Q-1104090C

Впускной топливопровод фильтра в сборе

2

16

340-1104170

Укрепление трёх трубных хомутов в сборе

1

17

340-1104160

Укрепление двух трубных хомутов в сборе

1
