Фреза дорожная на мини погрузчик
- Наименование: ФД-02/ФД-03/ФД-04/ФД-06
- Масса, кг: 480/500/580/680
- Ширина фрезерования, мм: 200/300/400/600
- Глубина фрезерования, мм: 0-120/0-120/0-120/0-75
- Количество резцов барабана, шт: 40/49/34/49
- Габаритные размеры, мм: длина 1200 ширина 1430 высота 785
- Тип рабочего органа: Барабанный
- Подача гидравлической жидкости, л/мин, не менее 60
- Давление в гидросистеме. МПа (кгс/см ²), не более 24(245)
- В исполнение с системой полива:
-Емкость бака, л 80
-Напряжение питания, В 12
- Цена, руб.: 265 000/289 000/305 000/319 000
- Система пылеподавления + 30 000 руб.

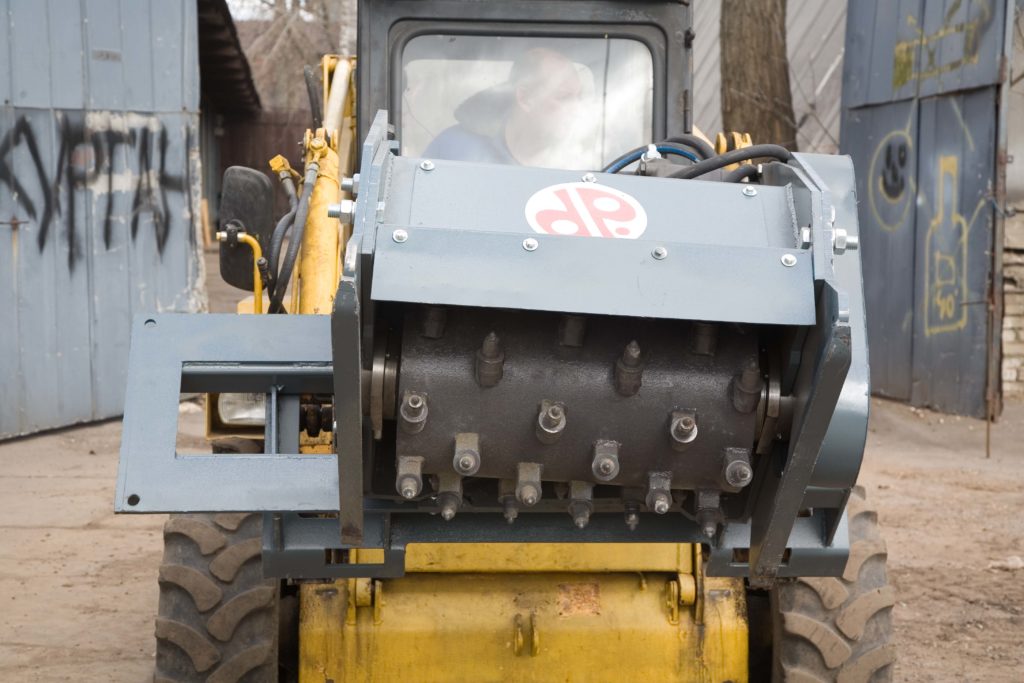

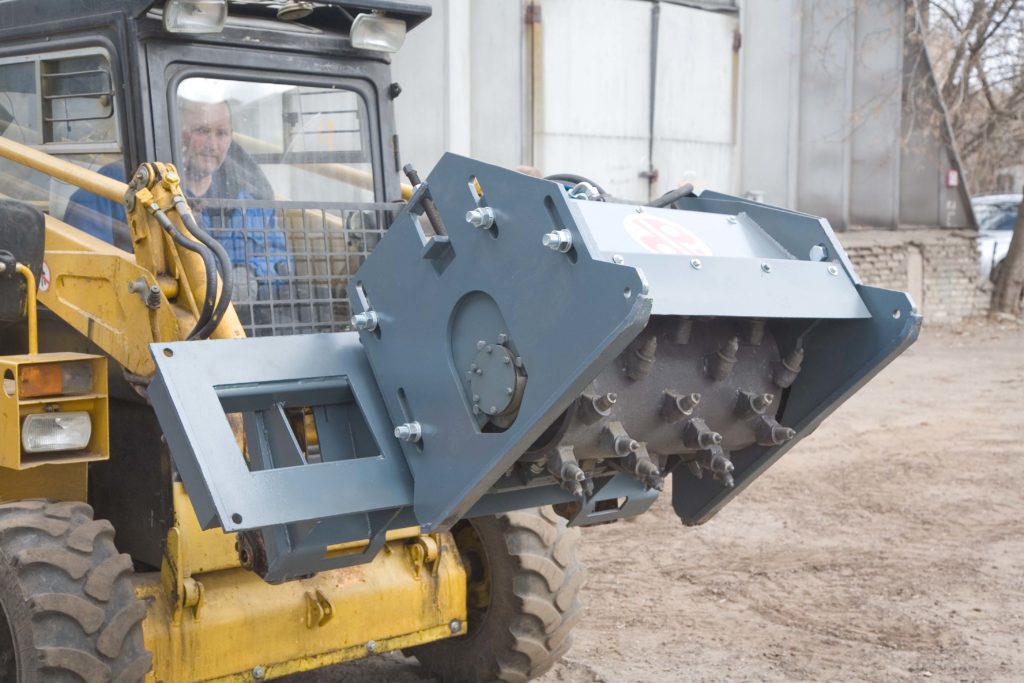

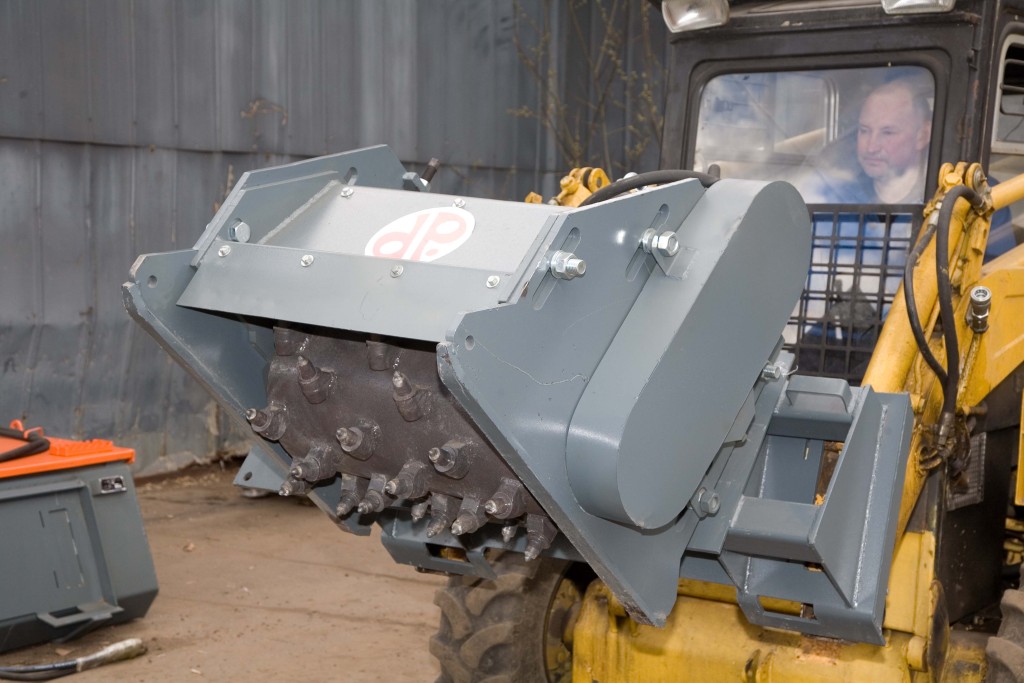

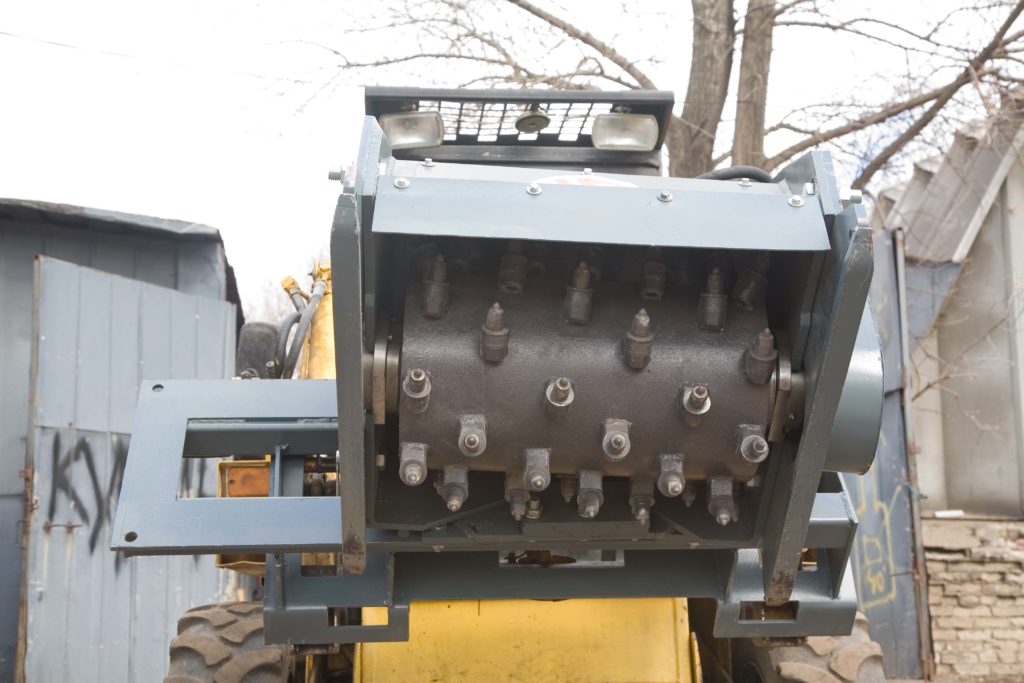

Дорожная фреза на мини-погрузчик
предназначена для ямочного ремонта асфальтобетонных покрытий дорог, тротуаров, площадей.
Фреза позволяет осуществлять следующие виды ремонтных работ:
- устранение колейности и наплывов на остановках транспорта и перед светофорами;
- сплошное фрезерование;
- оконтуривание ямок;
- оконтуривание ремонтируемых участков
Фреза может эксплуатироваться при температуре окружающей среды не ниже плюс 5 °С.
Дорожная фреза редставляет собой сменное навесное оборудование для минипогрузчиков с бортовым поворотом, предназначенное для установки с помощью быстросъемного механизма вместо погрузочного ковша марок Bobcat (Бобкэт), Mustang (Мустанг), Lonking (Лонкинг), Caterpillar, Case, Jhon Deere, Sunward (Санвард), Forway (Форвэй), Polar Wolverine (Полярный Волк), Locust (Локуст), МКСМ, ТСМ, ANT (Ант), Digger (Диггер), XCMG, Hyundai, New Holland, LuiGong (Люгонг), Амкодор.
Технические характеристики дорожной фрезы для мини-погрузчика
- Наименование: ФД-02/ФД-03/ФД-04/ФД-06
- Масса, кг: 480/500/580/680
- Ширина фрезерования, мм: 200/300/400/600
- Глубина фрезерования, мм: 0-120/0-120/0-120/0-75
- Количество резцов барабана, шт: 40/49/34/49
- Габаритные размеры, мм: длина 1200 ширина 1430 высота 785
- Тип рабочего органа: Барабанный
- Подача гидравлической жидкости, л/мин, не менее 60
- Давление в гидросистеме. МПа (кгс/см ²), не более 24(245)
- В исполнение с системой полива:
-Емкость бака, л 80
-Напряжение питания, В 12

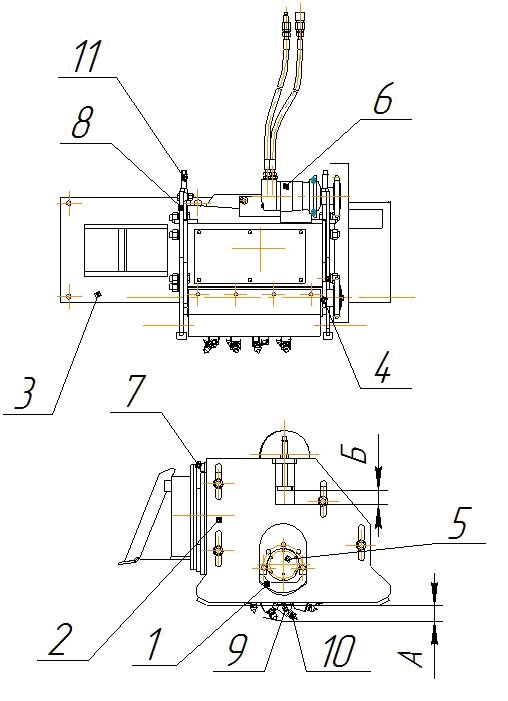

Фреза в соответствии с рисунком приложения состоит из:
1 – Барабан,
2 – Корпус,
3 – Крепежная панель,
4 – Опора левая,
5 – Опора правая,
6 – Гидромотор,
7– Промежуточная плита,
8 – Боковые опоры,
9 – Резцедержатель,
10 – Резец,
11 – Регулировочный винт.
Барабан 1 установлен внутри корпуса и закреплен шпильками к фланцам опор 4 и 5. На поверхности барабана приварены в определенном порядке резцедержатели 9 в которых установлены резцы 10. Резцы в резцедержателях установлены с возможностью поворота вокруг своей оси.
Корпус вместе с установленными на нем барабаном и боковыми опорами шарнирно закреплен на промежуточной плите и имеет возможность поворачиваться относительно продольной оси машины на угол 7°30´ в каждую сторону.
Крепежная панель выполнена в виде сварной конструкции и состоит из плиты, поперечных балок и двух кронштейнов крепления к машине. В плите крепежной панели выполнены две группы отверстий для крепления промежуточной плиты, обеспечивающие два положения корпуса с барабаном относительно крепежной панели и машины. Переустановкой промежуточной плиты из одного положения в другое обеспечивается перемещение корпуса с барабаном из центрального в крайнее правое положение.
Привод барабана осуществляется гидромотором 6. Гидромотор установлен на левой опоре 4, подача рабочей жидкости осуществляется при помощи рукавов высокого давления с установленными на них быстроразъемными соединениями. Применяемые во фрезе подшипники указаны в таблице:
| Характеристика подшипника | ||
|
Расположение |
Обозначение |
Количество |
|
Левая опора |
53611 ГОСТ 5721-75 (22311) |
1 |
|
Правая опора |
53611 ГОСТ 5721-75 (22311) |
1 |
|
К корпусу с двух сторон закреплены боковые опоры 8. На каждой боковой опоре установлен регулировочный винт 11, который позволяет смещать их относительно корпуса и изменять тем самым глубину фрезерования. |
||
