Отвал поворотный на мини погрузчик
- Ширина захвата отвала, мм: 1800/2000
- Максимальный угол поворота плюс/минус: 30º
- Привод поворота: ручной/гидравлический
- Масса отвала, кг:
ручной 235/245
гидравлический 255/265
- Цена, руб.: от 59 000

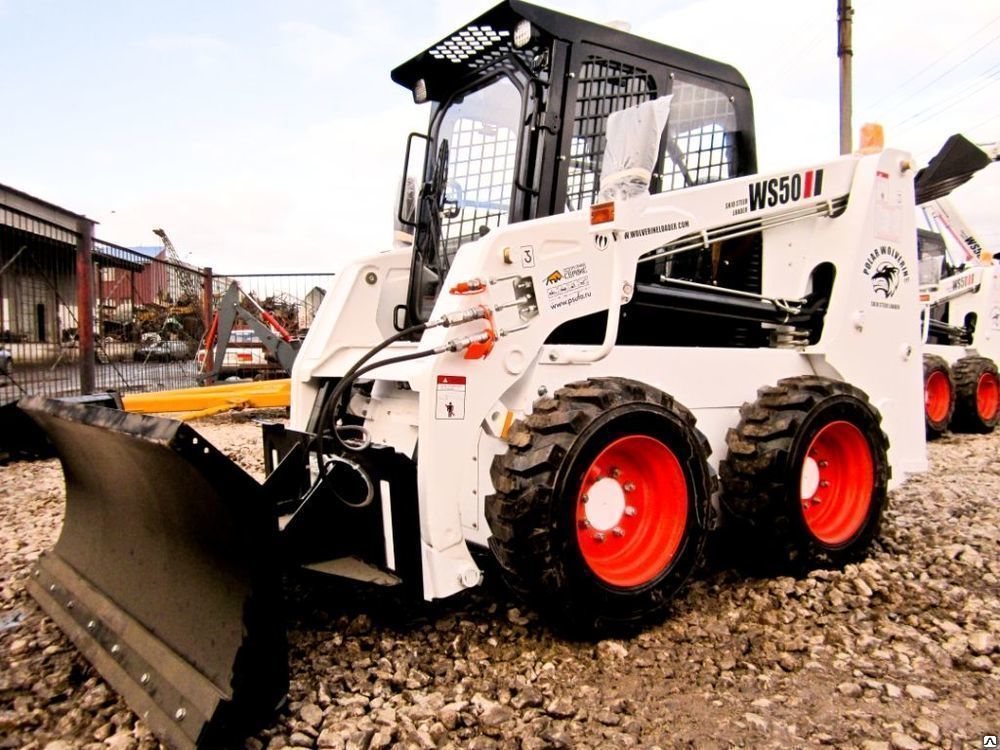

Отвал поворотный на мини-погрузчик
Отвал поворотный коммунальный предназначен для перемещения сыпучих и кусковых материалов, выравнивания земельных площадей и т.д. Является навесным оборудованием для коммунально-строительных машин и фронтальных мини-погрузчиков марок Bobcat (Бобкэт), Mustang (Мустанг), Lonking (Лонкинг), Caterpillar, Case, Jhon Deere, Sunward (Санвард), Forway (Форвэй), Polar Wolverine (Полярный Волк), Locust (Локуст), МКСМ, ТСМ, ANT (Ант), Digger (Диггер), XCMG, Hyundai, New Holland, LuiGong (Люгонг), Амкодор.
Технические характеристики паллетных вил на мини-погрузчик
- Ширина захвата отвала, мм: 1800/2000
- Максимальный угол поворота плюс/минус: 30º
- Привод поворота: ручной/гидравлический
- Масса отвала, кг:
ручной 235/245
гидравлический 255/265

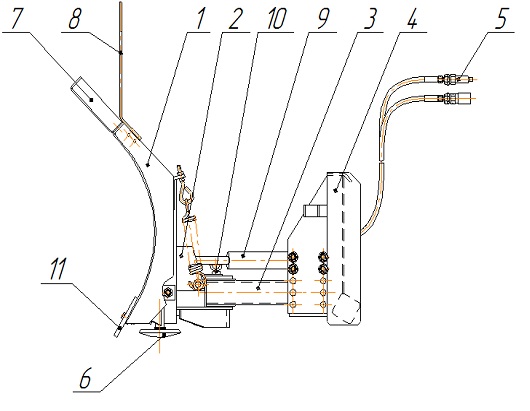

1 – Корпус,
2 – Кронштейн поворотный,
3 – Кронштейн,
4 – Панель крепления,
5 – БРС,
6 – Пятка(опция),
7 – Отбойник(опция),
8 – Флажок(опция),
9 – Гидроцилиндр поворота,
10 – Стопорный палец,
11 – Нож.

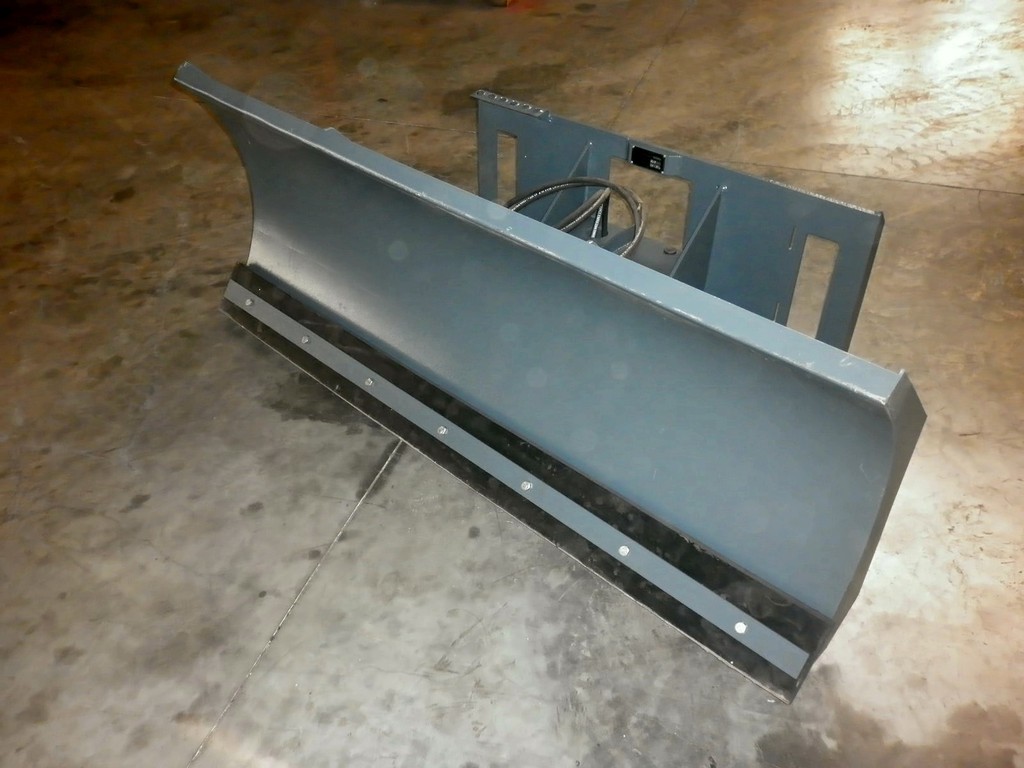

Корпуса отвала 1, поворотного кронштейна 2, промежуточного кронштейна 3, крепежной панели 4. Корпус отвала представляет собой сварную конструкцию из листовой стали закрепленную болтами на поворотном кронштейне.
Поворотный кронштейн соединен осью с промежуточным кронштейном и позволяет изменять угол поворота корпуса отвала относительно движения машины.
На крепежной панели жестко закреплены кронштейны крепления к быстрозажимному устройству машины и две подножки для удобства посадки оператора в машину.
В нижней части корпуса отвала болтами закреплен нож 11, выполненный в виде стальной пластины с возможностью перестановки.

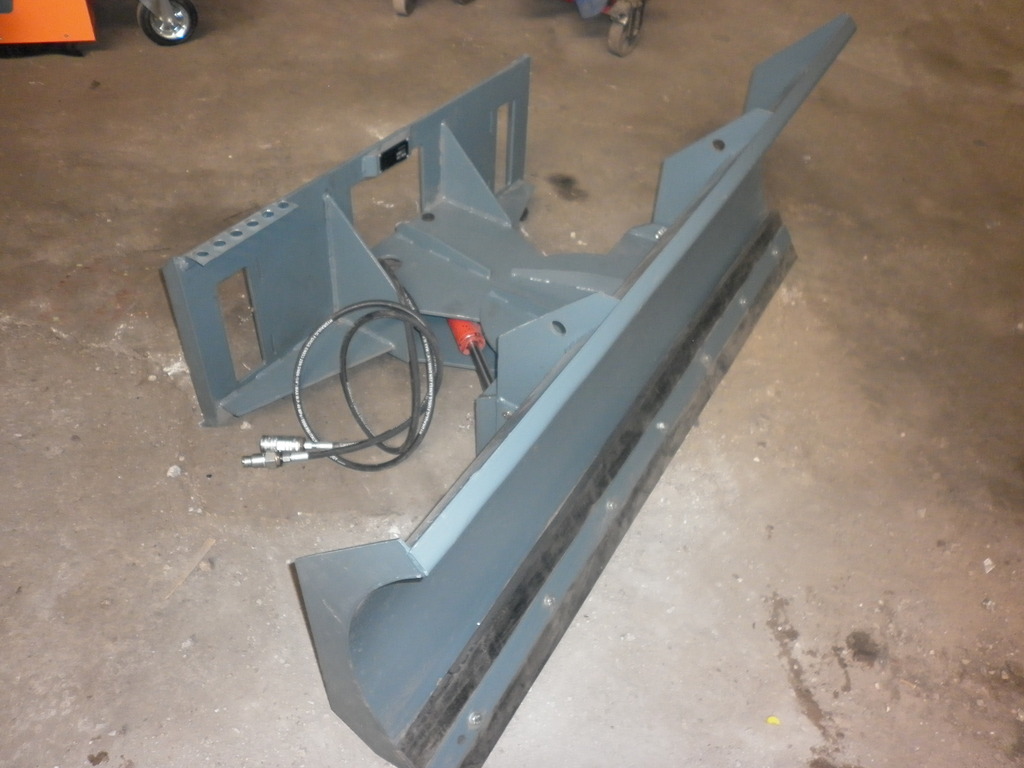

Поворот отвала в исполнении с гидравлическим поворотом осуществляется гидроцилиндром 9 подключенным к гидросистеме машины при помощи рукавов высокого давления и быстроразъёмных соединений 5.
На отвал возможна установка дополнительных комплектующих.
Для работы отвалом на не ровных поверхностях вместо ножа возможна установка резинового фартука.
Для увеличения объема перемещаемого материала в верхней части корпуса отвала возможна установка отбойника 7.
В нижней части корпуса отвала возможна установка опорных пяток 6, которые при помощи проставочных шайб позволяют изменять глубину врезания ножа в поверхность с шагом 4 мм. +
В верхней части корпуса отвала возможна установка флажков 8, которые показывают положение краев ножа отвала.
Для защиты отвала от механических повреждений при столкновении с препятствием и для преодоления отвалом не высоких препятствий между корпусом отвала и поворотным кронштейном возможна установка комплекта пружин с кронштейнами (пружин).
Установка пружин позволяет корпусу отвала отклоняться от рабочего положения при наезде на препятствие и возвращаться обратно при преодолении или удалении препятствия.
