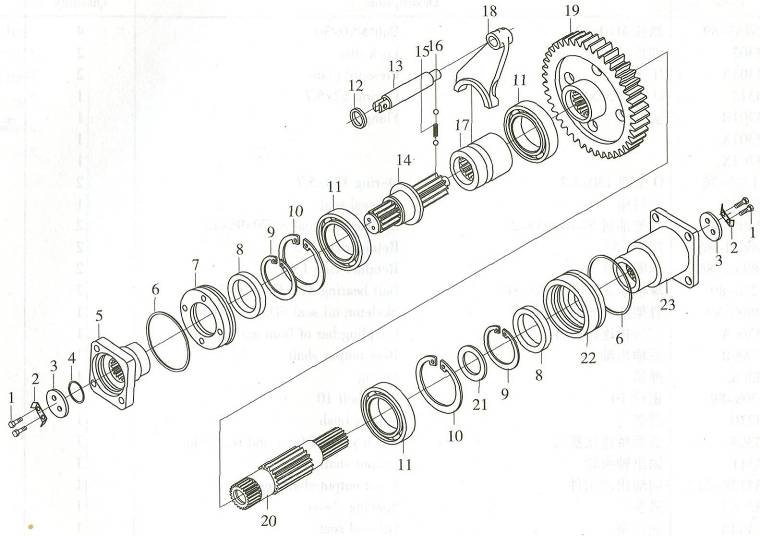

Четвертый вал XCMG ZL50G

No.

Part Code

Part Name

QTY

NOTE

1

GB5783-89

Болт M10x30

Bolt M10x30

4

2

403302

Стопорная планка

Lock disc

2

3

403303A

Нажимная пластина

Pressure plate

2

4

403315

Кольцо 52x5.7

0-ring 52x5.7

1

5

403301B

Фланец

Flange

1

403301X₂

1

On request

403301X₃

1

6

GB1235-76

Кольцо 130x5.7

O-ring 130x5.7

2

7

403304A

Седло уплотнительное

Oil seal seat

1

8

JB2600-80

Уплотнение SG70x95x12

Skeleton oil seal SG70x95x12

2

9

GB893.1-86

Кольцо стопорное 95

Retainer ring 95

2

10

GB893.1-86

Кольцо стопорное 130

Retainer ring 130

2

11

GB276-89

Подшипник 312(60x130x31)

Ball bearing 312(60x130x31)

3

12

JB2600-80

Уплотнение SD25x40x10

Skeleton oil seal SD25x40x10

1

13

403306A

Соединительная тяга переднего и заднего мостов

Coupling bar of front and rear axle

1

14

403309X3

Задний выходной вал

Rear output shaft

1

15

403308

Пружина

Spring

1

16

GB308-89

Шарик 10

Steel ball 10

2

17

403310

Передвижная втулка

Sliding bush

1

18

403307

Вилка переднего и заднего мостов

Hitch yuke of front and rear axle

1

19

403311

Шестерня выходного вала

Output shaft gear

1

20

403312B-313

Передний выходной вал

Front output shaft complex

1

21

403305A

Проставочная втулка

Spacing sleeve

1

22

403304A

Седло уплотнительное

Oil seal seat

1
