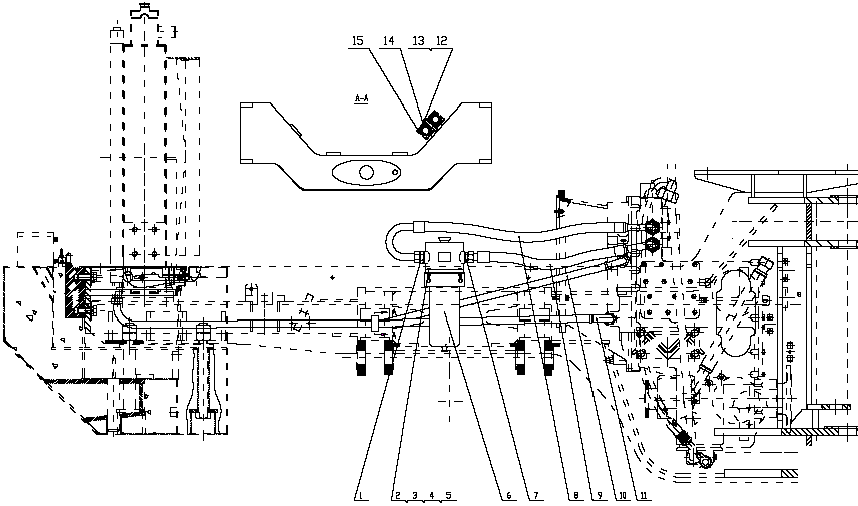

Двухвариантный масляный трубопровод в сборе (2)(оборудован D9 двигателем) LG855B.02II.02

Ном.

Обозначение

Russian Description

Chinese

Description

Размер

Количество

Замечание

1

L1CH-36-30D

Переходная деталь

接头体



3



2

GB/T5783-2000

болт

螺栓

M8×35 -8.8

4



3

GB/T93-1987

Прокладка

垫圈

8

8



4

GB/T97.1-2002

Прокладка

垫圈

8

12



5

GB/T6170-2000

гайка

螺母

M8 -8

4



6

LG855.02.02.01

Двухвариантный маслофильтр

双变滤油器



1



7

L1CH-27-27D

Переходная деталь

接头体



1



8

180H-270-90H-25/28-I-L1080

Резиновая труба от гидротрансформатора до маслофильтра

变矩器至滤油器

胶管



1



9

90H-H/25/28-IIBZ-25/18BG-L750

Резиновая труба от маслофильтра до гидротрансформатора

滤油器至变矩器

胶管



1



10

90H-90-90H/25/28-I-L2250

Резиновая труба от охладителя до гидротрансформатора

冷却器至变矩器

胶管



1



11

GB/T5782-2000

болт

螺栓

M10×65

-8.8

1



12

GB/T93-1987

Прокладка

垫圈

10

1



13

LG853.02.02-004

Резиновый трубный зажим

橡胶管夹



Группа1



14

LG853.02.02-005

Нажимная планка

自制压板



2



15

90H-H/25/28-I-L800

Резиновая труба от грубого фильтра до охладителя

粗滤器到冷却器

胶管



1



16

GB/T5783-2000

болт

螺栓

M8×50-8.8

2



17

LG853.02.02-006

Опорная рама фильтра грубой очистки

粗滤器支架



1



18

LG853.02.02.03

Маслофильтр

滤油器



1

YL-139A-00

19

90H-30H/25/28-I-L1280

Резиновая труба от гидротрансформатора до грубого фильтра

变矩器到粗滤器胶管



1



20

GB/T5783-2000

болт

螺栓

M8×25 -8.8

2
