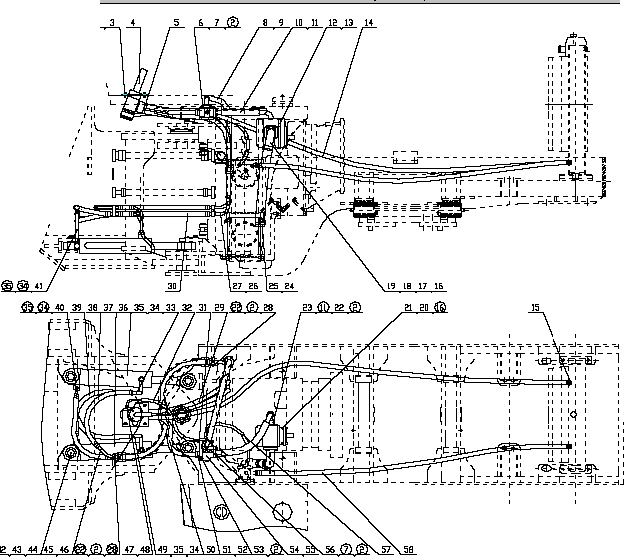

Гидравлическая поворотная система LG855.06
|
Ном. |
Обозначение |
Наименование |
Размер |
Количество |
Замечание |
|
|
1 |
GB/T5783-2000 |
болт |
M10×30-8.8 |
4 |
||
|
2 |
GB/T93-1987 |
Прокладка |
10 |
20 |
||
|
3 |
GB/T97.1-2002 |
Прокладка |
10 |
4 |
||
|
4 |
LG855.06.12 |
Гидравлический поворотный механизм |
1 |
|||
|
5 |
L1CH-27-20 |
Корпус штуцера поворотного механизма |
4 |
|||
|
6 |
LG853.06-004 |
Нажимная планка |
1 |
|||
|
7 |
GB5783-2000 |
болт |
M10×35-8.8 |
8 |
||
|
8 |
90F-F58-2S-L940 |
Шунтирующая резиновая труба приоритетного клапана |
1 |
|||
|
9 |
GB3452.1-2005 |
O-образное кольцо |
32.92×3.53 |
1 |
||
|
10 |
20481-36T/87321-20a15°2N16 |
Впускная резиновая труба приоритетного клапана |
1 |
|||
|
21MPa *750/270 ° |
||||||
|
11 |
SAE J518 |
O-образное кольцо |
2 |
|||
|
12 |
LG853.06.08 |
Шестеренчатый насос |
37.69×3.53 |
1 |
||
|
13 |
LG853.06-001 |
Уплотнительная прокладка |
1 |
|||
|
14 |
H-H/19/18-I-L3600 |
Резиновая труба от поворотного механизма до охладителя |
1 |
|||
|
15 |
L1CH-27-27D |
Переходная деталь |
2 |
|||
|
16 |
GB/T93-1987 |
Прокладка |
12 |
8 |
||
|
17 |
GB/T3452.1-2005 |
O-образное кольцо |
47.22×3.53 |
1 |
||
|
18 |
GB/T5783-2000 |
болт |
M12 ×40-8.8 |
4 |
||
|
19 |
LG855.06.01 |
Впускная стальная труба поворотного насоса |
1 |
|||
|
20 |
GB/T97.1-2002 |
Прокладка |
12 |
2 |
||
|
21 |
GB/T6170-2000 |
гайка |
M12-8 |
4 |
||
|
22 |
GB/T5782-2000 |
болт |
M10 ×42-8.8 |
6 |
||
|
23 |
L1CFL9-36-20L55 |
Переходной штуцер смешанного угольника |
1 |
|||
|
24 |
Φ51×4-L520 |
Масловсасывающая резиновая труба |
1 |
|||
|
25 |
JB/Τ8870-1999 |
ларингальный хомут |
Φ55-71 |
2 |
||
|
26 |
LG855.06.04 |
Переходной штуцер для поворота задней рамы |
1 |
|||
|
27 |
LG855.06.05 |
Переходной штуцер для поворота задней рамы |
1 |
|||
|
28 |
LG853.06-005 |
Нажимная планка переходного штуцера для поворота задней рамы |
2 |
|||
|
29 |
H-H/19/18-II-L1252 |
резиновая труба в сборе |
2 |
|||
|
30 |
H-H/19/18-II-L1152 |
резиновая труба в сборе |
2 |
|||
|
31 |
L1CH9-14-12OG |
Штуцер LS отверстия приоритетного клапана |
1 |
|||
|
32 |
20411-14/20491-14*2 W05*700 |
Резиновая труба отверстия LS приоритетного клапана |
1 |
|||
|
33 |
LG855.06.06 |
Стальная труба в малой полости цилиндра правого поворота |
1 |
|||
|
34 |
JB999-77 |
Шарнирный болт для штуцера |
M22×1.5×48- 8.8 |
4 |
||
|
35 |
JB1002-77 |
Прокладка |
22 |
8 |
||
|
36 |
LG856.06.16 |
Правый поворотный цилиндр |
1 |
|||
|
37 |
LG856.06.15 |
Левый поворотный цилиндр |
1 |
|||
|
38 |
H-H/19/18-II-L685 |
резиновая труба в сборе |
2 |
|||
|
39 |
H-H/19/18-II-L650 |
Резиновая труба поворотного цилиндра |
2 |
|||
|
40 |
LG855.06.07 |
Стальная большой полости цилиндра правого поворота |
1 |
|||
|
41 |
LG855.06.08 |
Стальная большой полости цилиндра левого поворота |
1 |
|||
|
42 |
GB/Τ3452.1-2005 |
O-образное кольцо |
50×5.3 |
8 |
||
|
43 |
GB/Τ3452.1-2005 |
O-образное кольцо |
65×5.3 |
8 |
||
|
44 |
LG855.06-001 |
Уплотнительное гнездо поворотного гидроцилиндра |
8 |
|||
|
45 |
LG855.06.09 |
Переходной штуцер правого поворота передней рамы |
1 |
|||
|
46 |
LG855.06.10 |
Переходной штуцер левого поворота передней рамы |
1 |
|||
|
47 |
GB3733.2-83 |
Переходная деталь |
G8 |
2 |
||
|
48 |
JB1002-77 |
Прокладка |
12 |
2 |
||
|
49 |
LG855.06.11 |
Стальная труба малой полости цилиндра левого поворота |
1 |
|||
|
50 |
90H-H/19/18-II-L5 00 |
Резиновая труба от приоритетного клапана до поворотного механизма |
1 |
|||
|
51 |
LG853.06-006 |
Корпус штуцера приоритетного клапана |
1 |
|||
|
52 |
JB1002-77 |
Прокладка |
33 |
1 |
||
|
53 |
GB/Τ5782-2000 |
болт |
M10×100-8.8 |
2 |
||
|
54 |
LG853.06.10 |
Приоритетный клапан |
优先阀 |
1 |
||
|
55 |
LG853.06.09 |
Приоритетный клапан |
优先阀 |
1 |
||
|
56 |
LG853.07-007 |
Нажимная планка |
压板 |
2 |
||
|
57 |
90H-H-8/8- ΙΙ-L900 (M14×1.5) |
поворотный датчик/утечки приоритетного клапана |
转 向 传 感 / 优 先 阀 泄 漏胶管 |
1 |
||
|
58 |
90H-H/19/18-I-L2500 |
Обратная резиновая труба охладителя |
冷却器回油胶管 |
1 |
||
