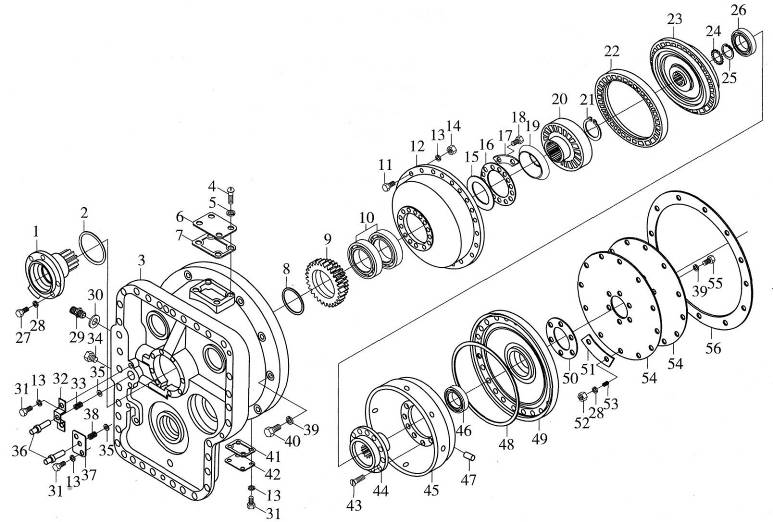

Гидротрансформатор XCMG ZL50G

No.	Part Code	Part Name	QTY	NOTE
1	402222	Ступица колеса	Wheel stand	1
2	GB3452.1-82	Кольцо Ø128x3.55	O-ring Ø128x3.55	1
3	402216	Корпус	Housing	1
4	GB67-85	Винт с закругленной шляпкой M6x16	Semi-round-cap screw M6x16	4
5	GB93-87	Шайба 6	Washer 6	4
6	402214	Пластина	Backing plate	1
7	402215	Прокладка бумажная	Paper gasket	1
8	402221	Уплотнение	Seal cup	1
9	402220	Шестерня	Gear	1
10	GB276-89	Подшипник 117(130x85x22)	Bearing 117(130x85x22)	2
11	GB5782-86	Болт M8x35	Bolt M8x35	24
12	402227	Насосное колесо	Pump wheel	1
13	GB93-87	Шайба 8	Washer 8	36
14	GB6170-86	Гайка М8	Nut M8	24
15	402224	Прокладка регулировочная	Adjusting gasket	1 group
16	402226	Прижимная пластина	Pressure plate	1
17	402218	Шайба стопорная	Check washer	6
18	GB5783-86	Болт М8х30	Bolt M8x30	14
19	402225	Масляный отражатель	Oil deflector	1	ASSY
20	402217	Диск статора	Guide idler	1
21	GB894.1-86	Стопорное кольцо 80	Retainer ring 80	1
22	402209	Турбинное колесо первой ступени	First—stage worm wheel	1
23	402212-213	Турбинное колесо второй ступени	Second-stage worm wheel	1

No.	Part Code		Part Name	QTY	NOTE
24	1402238	Уплотнение шлицевое		Spline gasket	1
25	GB893.1-86	Кольцо стопорное 50		Retainer ring 50	1
26	GB276-89	Подшипник 113(100x65x18)		Bearing 113(100x65x18)	1
27	GB5783-86	Болт M10x28		Bolt M10x28	8
28	GB93-87	Шайба 10		Washer 10	20
29	402111	Штуцер		Tube joint	2
30	402106	Шайба		Washer	2
31	GB5783-86	Болт M8xl6		Bolt M8xl6	8
32	402228	Крышка клапана		Valve cover	1
33	402229	Пружина		Spring	1
34	402223	Пробка		Screw plug	1
35	402232	Прокладка		Gasket	2
36	402233	Шток клапана		Valve lever	2
37	402230	Пластина		Backing board	1
38	402231	Пружина		Spring	1
39	GB93-87	Шайба 12		Washer 12	36
40	GB5782-86	Болт M12x45		Bolt M12x45	12
41	402235	Прокладка бумажная		Paper gasket	1
42	402234	Пластина		Backing board	1
43	GB896-86	Заклепка с потайной головкой 8x16		Countersunk rivet 8x16	12
44	402206	Ступица турбинного колеса первой ступени		First stage worm wheel housing	1
45	402207	Кожух турбинного колеса первой ступени		First stage worm wheel shield	1
46	GB276-89	Подшипник 210(90x50x20)		Bearing 210(90x50x20)	1
