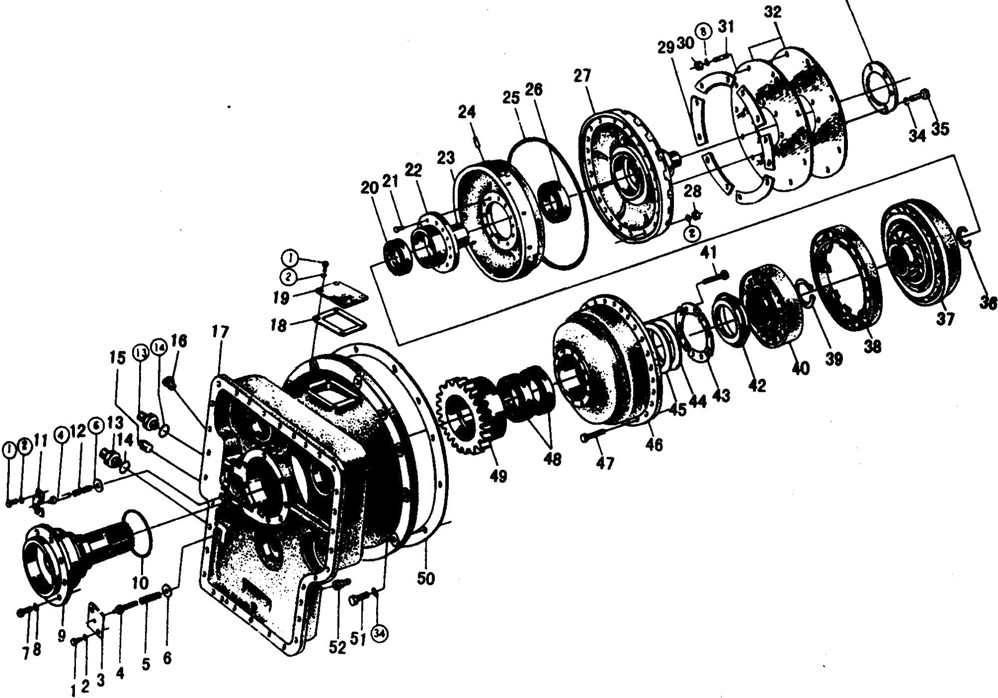

HYDRAULTC TORQUE CONVERTER LG936

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



螺栓 M8X16

BLOT M8X16

8



2



垫圈 8

WASHER 8

32



3



垫板

FILLER

1



4



阀杆

VALVE STEM

2



5



弹簧

SPRING

1



6



垫片

SPACER

2



7



螺栓 M10X25

BOLT M10X25

8



8



垫圈 10

WASHER 10

20



9



导轮座

STATOR SEAT

1



10



密封环

SEAL RING

1



11



阀盖

VALVE COVER

1



12



弹簧

SPRING

1



13



管接头

FITTING Do28.

2



14



O 形圈

O-RING 35X3.1

2



15



螺塞

PLUG

1



16



油温表接头

THERMOMETER JOINT

1



17



壳体

HOUSING

1



18



纸垫

GASKET PAPER

1



19



垫板

FILLER

1



20



轴承 6013

BEARING 6013

1



21



沉头铆钉 M8X16

COUNTERSUNK RIVET M8X16

12



22



一级涡轮乔

CASE OF FIRST-STAGE TURBINE

1



23



一级涡轮罩

SHELL OF FIRST-STAGE TURBINE

1



24



弹性销

SPRING PIN

1



25



O 形圈

O-RING

1



26



轴承 6210

BEARING 6210

1



27



罩轮

WHEEL SHELL

1



28



螺母 M8

NUT M8

24



29



垫片

SPACER

2



30



螺母 M10X1

NUT M10X1

12



31



双头螺栓 AM10X10X18

DOUBLE END STUD AM10X1X18

12



32



弹性板

SPRING PLATE

2



33



圆垫板

ROUND SHIM

2



34



垫圈 12

WASHER 12

18



35



螺栓 M12X30

BLOT M12X30

6



36



挡圈

SNAP RING

1



37



二级涡轮

SECOND-STAGE TURBINE

1



38



一级涡轮

FIRST-STAGE TURNINE

1



39



挡圈 80

SNAP RING 80

1



40



导轮

STATOR

1



41



螺栓 M8X30

BOLT M8X30

12



42



导油环

RING

1



43



防松垫片

CHEAK SPACER

6



44



压板

CLAMPING PLATE

1



45



调整垫片

ADJUSTING SPACER

1 组



46



泵轮

IMPELLER

1



47



螺栓 M8X32

BOLT M8X32

24



48



轴承 6017

BEARING 6017

2



49



齿轮

GEAR

1



50



纸垫

GASKET PAPER

1



51



螺栓 M12X48

BOLT M12X48

12



52



接头

CONNECTOR

1
