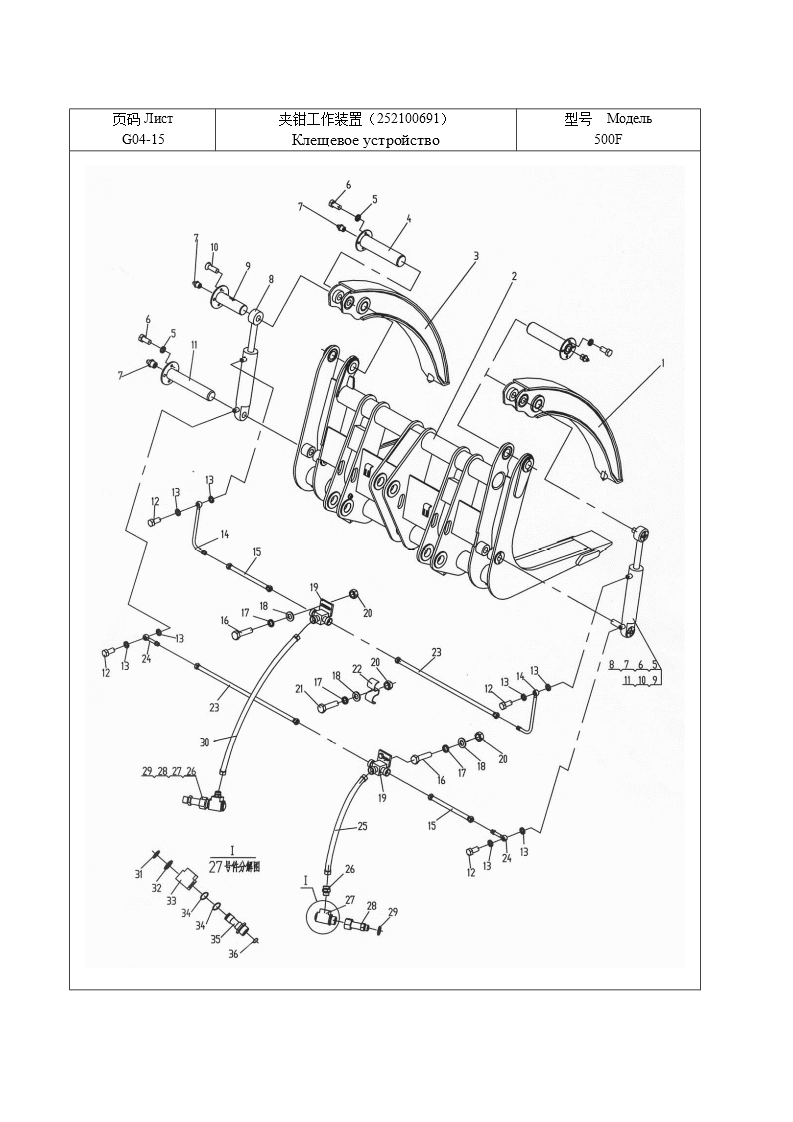

Клещевое устройство 500F

№ п/п

Код деталей

Наименование

Кол-во

Примечание

1

250400396

上钳体（右）

Верхний клещевой корпус (правый)

1

2

252100692

下钳体

Нижний клещевой корпус

1

3

250400387

上钳体（左）

Верхний клещевой корпус (левый)

1

4

252101972

铰接销

Палец шарнира

2

5

805300011

805300013

垫圈16

垫圈16

Шайба

Шайба

4

4

GB/T93-1987

GB/T97.1-1987

6

805000022

螺栓M16X25

Болт

4

GB/T5783-2000

7

801100336

油杯M10X1

Маслёнка

2

JB/T7940.1-1995

8

803004051

油缸

Масляный цилиндр

2

HSGK*100/55BE－EC

9

252101966

油缸上销轴

Верхний вал пальца масляного цилиндра

2

10

805000715

805300018

805300113

螺栓M12X25

垫圈12

垫圈12

Болт

Шайба

Шайба

2

2

2

GB/T5783-2000

GB/T93-1987

GB/T96.1-1987

11

250300219

油缸下销轴

Нижний вала пальца масляного цилиндра

2

12

252101970

螺栓

Болт

4

13

805301414

垫圈22

Шайба

8

Q/SC1294-2000

14

252101210

钢管

Стальная труба

2

15

252101212

软管总成

Шланговое соединение

2

16

805000089

螺栓M8X35

Болт

4

GB/T5783-2000

17

805300010

垫圈8

Шайба

5

GB/T93-1987

18

805300069

垫圈8

Шайба

5

GB/T97.1-1985

19

252101424

三通块

Трехходовой блок

2

20

805200045

螺母M8

Гайка

5

GB/T6170-2000

21

805000020

螺栓M8X30

Болт

1

GB/T5783-2000

22

250400383

管夹

Трубодержатель

1

23

252101211

软管总成

Шланговое соединение

2

24

252101209

钢管

Стальная труба

2

25

252101041

胶管总成

Резиновый шланг в сборе

1

26

805002287

接头

Соединение

2

I18LM22X1.5ED

27

252101043

回转接头

Соединение поворота

2

28

252100660

钢管

Стальная труба

2

29

805301417

垫圈30

Шайба

2

Q/SC1294-2000

30

252101042

软管总成

Шланговое соединение

1

31

805400001

挡圈25

Борткольцо 25

2

GB894.1-86

32

250100606

垫圈

Шайба

2

33

252101044

接头座

Гнездо соединения

2

34

803164127

O形密封圈25.8X3.55

О-образное кольцо

4

GB3452.1-1992

35

250100605

回转接头体

Соединение поворота

2

36

801100117

O形密封圈18X2.65

О-образное кольцо

2

GB3452.1-1992
