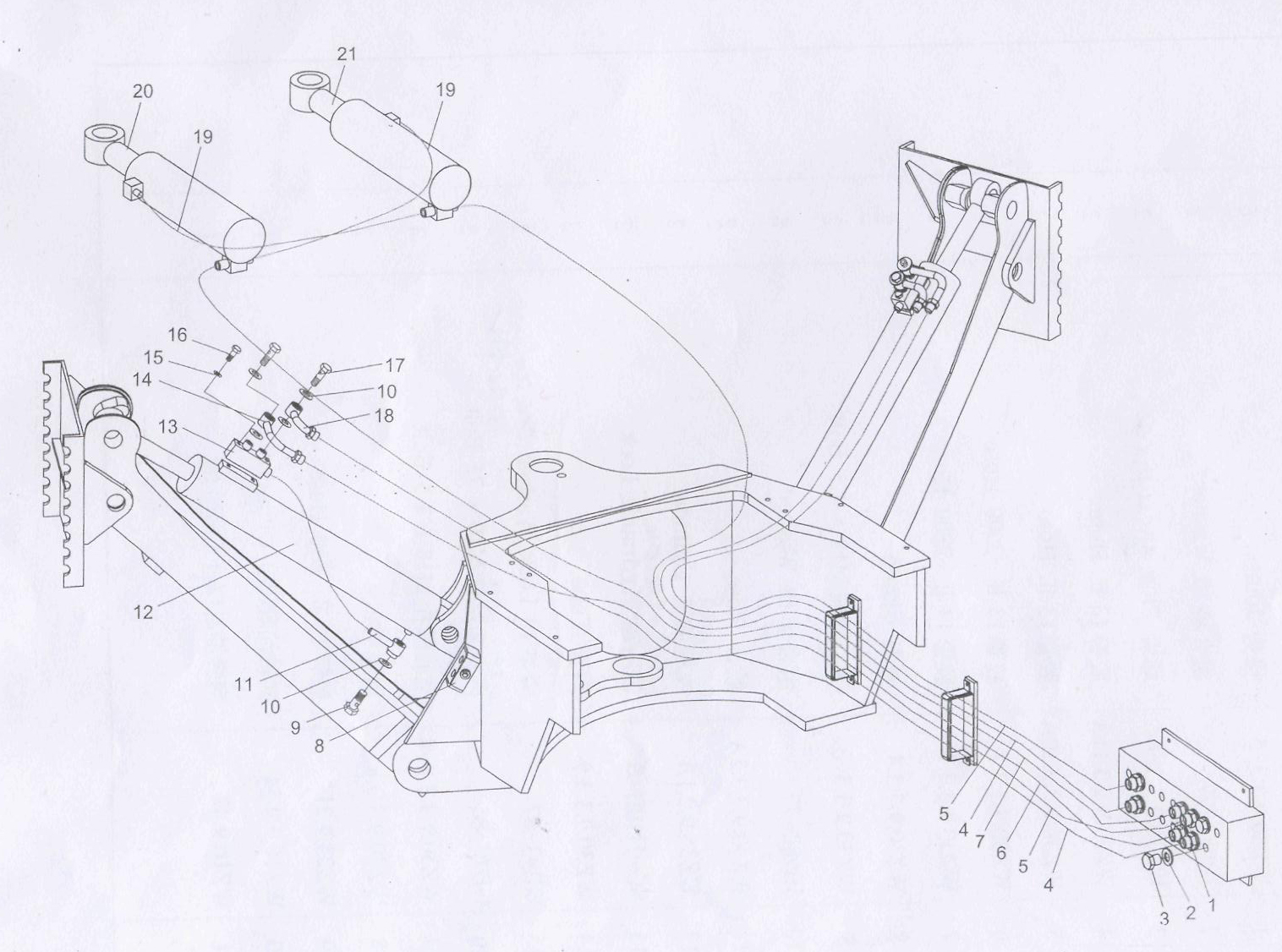

ОПОРНАЯ ГИДРАВЛИЧЕСКАЯ СИСТЕМА XCMG

№ п/п Условное наименование наименование количество примечание
1 WZ30.9.3.3-5 Соединительная втулка 6
2 JВ982-77 комбинированная шайба 30 8
    заглушка
3 WZ30.9.3.3-6 Шланг 13II 2
4 WZ30.9.3.3.11А Шланг 13II 2
5 WZ30.9.3.3.10А Шланг 13II-2900 2
6 WZ30.9.3.3.1 Шланг 13II-2800 1
7 WZ30.9.3.3.7 зажим 1
8 WZ30.9.3.3.4 полый болт М18Ч1.5 2
9 WZ30.9.3.3-3 комбинированная шайба 18 2
10 JВ982-77 шланг 8
    опорный гидроцилиндр
11 WZ30.9.3.3.2А гидрозамок 2
12 WZ25.9.2.1А стальная труба 2
13 SO-H10B-S стопорная шайба 10
14 WZ30.9.3.3.9 шестигранный болт М10Ч75 2
15 GB93-87 полый болт М18Ч1.5 2
16 GB70-85 стальная труба 2
17 WZ30.9.3.3.8-4 Шланг 13II-850 2
18 WZ30.9.3.3.8 Рулевой гидроцилиндр (левый) 4
19 WZ25.9.21 Рулевой гидроцилиндр (правый) 2
20 WZ16.9.9.54   2
      1
21 WZ16.9.42
      1
