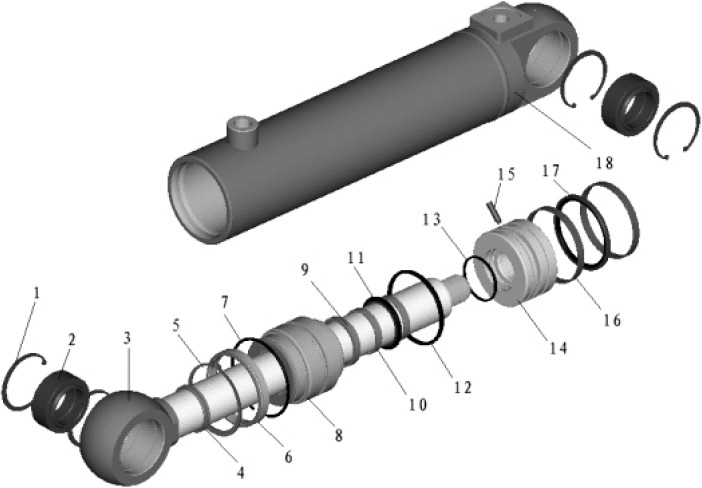

Поворотный цилиндр

Ном.

Обозначение

Russian Description

Chinese Description

Размер

Количество

Замечание

1



Упругое борткольцо для отверстия

孔用弹性挡圈

75

4



2



Откидной подшипник

关节轴承

GE50ES-C3

2



3



Поршневой шток

活塞杆



1



4



пылеотбойное кольцо

防尘圈

55×63×6

1



5



Упругое борткольцо для вала

轴用弹性挡圈

90

1



6



Кольцо



1



7



Упругое стопорное кольцо

弹簧挡圈



1



8



направляющая втулка

导向套



1



9



Уплотнительное кольцо для вала

轴用密封圈

55×65×11

1



10



Опорное кольцо

支撑环

55×60×9.7

2



11



осевое ступенчатое кольцо

轴用阶梯圈

55×70.5×6.3

1



12



O-образное кольцо

O 型圈

88.27×5.33

1



13



O-образное кольцо

O 型圈

53.57×3.53



14



Поршень

活塞



1



15



Винт на цилиндрическом конце

圆柱端螺钉

M8×30-8.8

1



16



Опорное кольцо поршня

活塞支撑环

95×100×9.7

2



17



Квадратное кольцо для отверстия

孔用方形圈

100×84.5×6.3

1



18



корпус цплиндра

缸体



1
