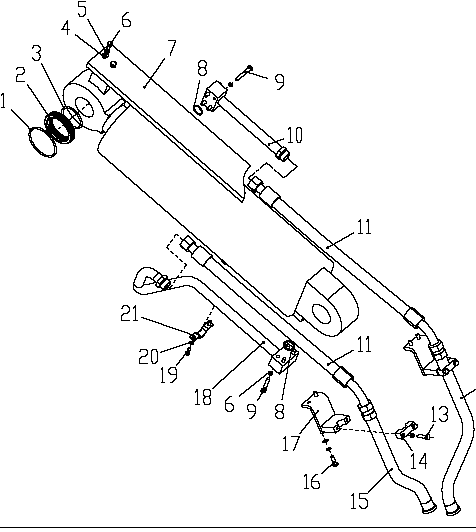

Рабочая гидравлическая система (цилиндр подвижной стрелки и трубопровод)

Ном.

Обозначение

Russian Description

Chinese Description

Размер

Количество

Замечание

1

GB/T3452.1-2005

O-образное кольцо

O 形圈

95 ×5.3

2



2

LG853.07-005

Уплотнительное гнездо поворотного гидроцилиндра

转斗油缸连接密封座



2



3

GB/T3452.1-2005

O-образное кольцо

O 形圈

80×5.3

2



4

GB/T97.1-2002

Прокладка

垫圈

10

2



5

GB/T93-1987

Прокладка

垫圈

10

10



6

GB/T5783-2000

болт

螺栓

M10×20-8.8

2



7

LG855.07-009

Защитная доска рулевого цилиндра

转斗油缸保护板



1



8

GB/T3452.1-2005

О-образное кольцо

0 形圈

32.9×3.53

2



9

GB/T5782-2000

болт

螺栓

M10×70-8.8

8



10

LG855.07.03

Стальная труба передней полости цилиндра ковша

转斗油缸前腔钢管



1



11

45H-H58-2S-L105

Резиновая труба от цилиндра ковша до распределительного клапана

分配阀至转斗缸胶管



2



12

LG855.07.24

Стальная труба от распределительного клапана до малой полости цилиндра ковша

分配阀至转斗油缸小腔钢管



1



13

GB/T5783-2000

болт

螺栓

M10×42-8.8

4



14

LG853.07-002

Нажимная планка впускного переходного штуцера передней (задней) рамы

前( 后) 车架进油过渡接头压板



2



15

LG855.07.23

Стальная труба от распределительного клапана до большой полости цилиндра ковша

分配阀至转斗油缸大腔钢管



1



16

GB/T5783-2000

болт

螺栓

M10×30-8.8

4



17

LG855.07.25

Насадка стальной трубы

钢管固定座



2



18

LG855.07.04

Стальная труба задней полости цилиндра ковша

转斗油缸后腔钢管



1



19

GB/T5783-2000

болт

螺栓

M8×30-8.8

2



20

GB/T93-1897

Прокладка

垫圈

8

2



21

LG855.07-003

трубный зажим

管夹



1
