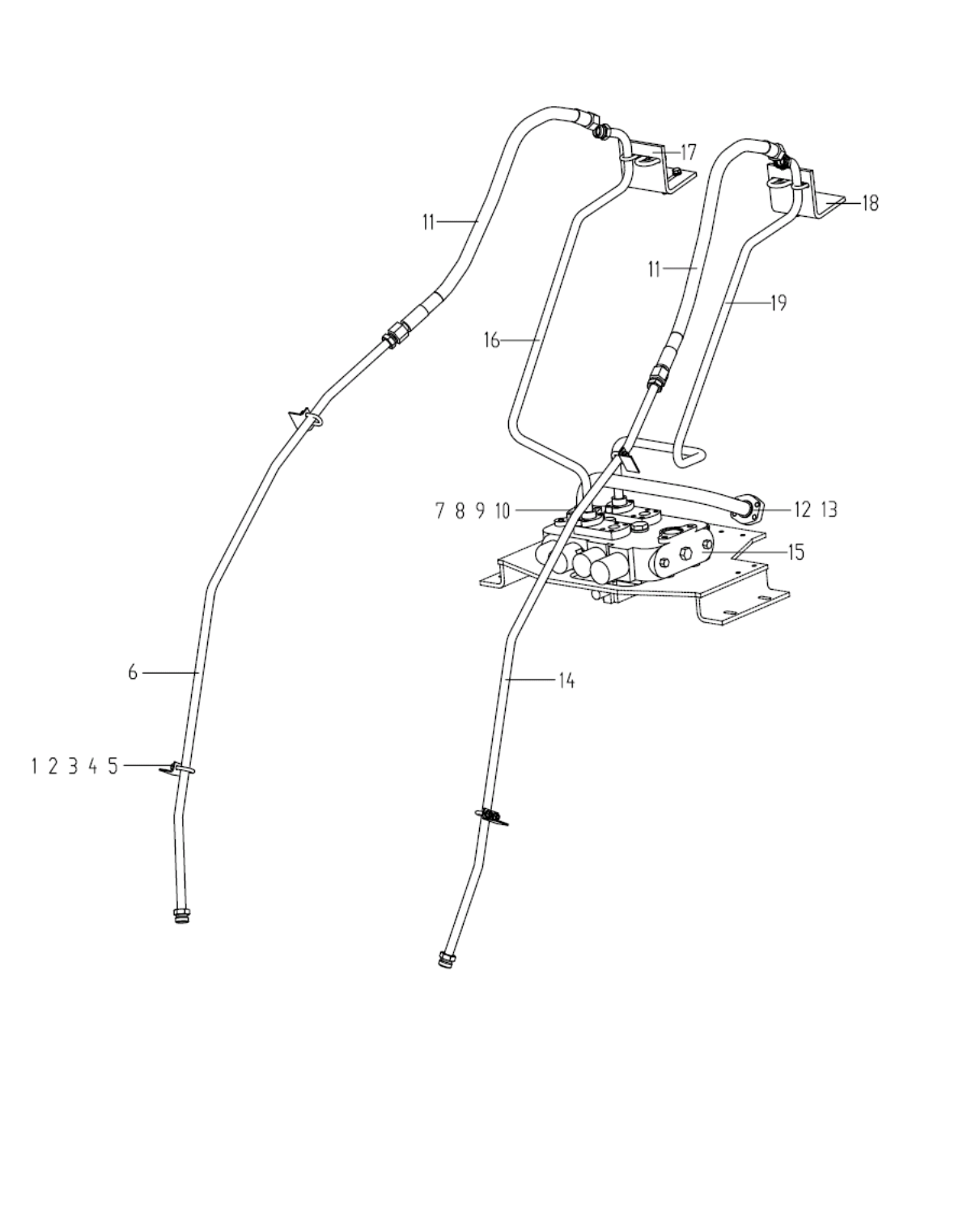

Рабочая гидравлическая система LW300KS

№ п/п

Код деталей

Наименование

Коли-во

Примечание

1

251900317

管架

Стойка

4



2

250100362

U型螺栓

U-образный болт

6



3

805200045

螺母M8

Гайка

12

GB/T6170-2000

4

805300010

垫圈8

Шайба

12

GB/T93-1987

5

805300069

垫圈8

Шайба

12

GB/T97.1-2002

6

250900370

动臂右油管

Правая масляная труба стрелы

1



7

805300014

垫圈10

Шайба

8

GB/T93-1987

8

805000043

螺栓M10X30

Болт

12

GB/T5783-2000

9

801100133

O形圈34.5X3.55

O-образное кольцо

2

GB/T3452.1-1982

10

269900181

分离法兰

Отделительный фланец

2



11

252600613

软管总成

Гибкий рукав в сборе

2



12

252600615

分配阀进油钢管

Всасывающая труба распределительного клапана

1



14

250900376

动臂左油管

Левая масляная труба стрелы

1



15

803004074

分配阀

Распределительный клапан

1



16

252600616

三联硬管(右)

Тройная жесткая труба (Правый)

1



17

252600618

右支板

Правый опорный лист

1



18

252600619

左支板

Левый опорный лист

1



19

252600617

三联硬管(左)

Тройная жесткая труба (левая)

1
