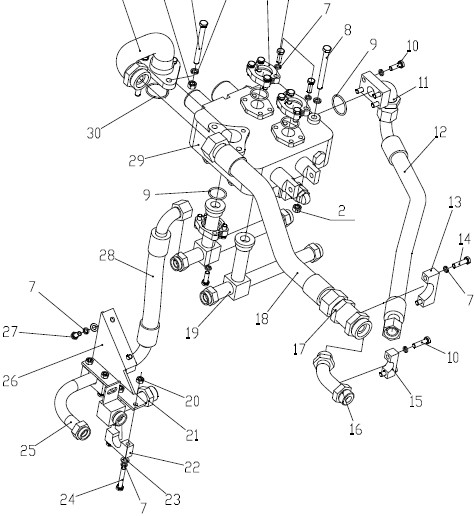

Рабочая гидравлическая система (распределительный клапан)

Ном.

Обозначение

Russian Description

Chinese Description

Размер

Количество

Замечание

1

LG855.07.20

Обратная стальная труба распределительного клапана

分配阀回油钢管



1



2

GB/T6170-2000

гайка

螺母

M12-8

4



3

GB/T5782-2000

болт

螺栓

M12×160-8.8

2



4

GB/T93-1987

Прокладка

垫圈

12

5



5

LG853.07-007

Нажимная планка

压板



4



6

GB/T5783-2000

болт

螺栓

M10×35 -8.8

16



7

GB/T93-1987

Прокладка

垫圈

10

28



8

GB/T5782-2000

болт

螺栓

M12×140-8.8

2



9

GB/T3452.1-2005

O-образное кольцо

O 型圈

45×3.5

2



10

GB/T5782-2000

болт

螺栓

M10×42-8.8

4



11

LG855.07.16

Впускная стальная труба многоканального клапана

多路阀进油钢管



1



12

90H(H=80)-H/32/34-

4S-L770

Впускная резиновая труба распределительного клапана

分配阀进油胶管



1



13

LG853.07-004

Обратный переходной штуцер задней рамы

后车架回油过渡接头压板



1



14

GB/T5782-2000

болт

螺栓

M10×50-8.8

2



15

LG853.07-002

Нажимная планка впускного переходного штуцера передней (задней) рамы

前( 后) 车架进油过渡接头压板



1



16

LG855.07.12

Впускной переходной штуцер передней рамы

前车架进油过渡接头



1



17

LG855.07.09

Штуцера для чрезмерного возврата масла передней рамы

前车架回油过渡接头



1



18

H-H/38/42-I-L560

Обратная резиновая труба распределительного клапана

分配阀回油胶管



1



19

LG855.07.13

Выпускная стальная труба многоканального клапана

多路阀出油钢管



2



20

GB/T6170-2000

гайка

螺母

M10-8

4



21

LG855.07.14

Стальная труба от многоканального клапана до малой полости подвижной стрелки

多路阀至动臂缸小腔

钢管



2



22

LG855.07-002

Нажимный блок

压块



4



23

GB/T97.1-2002

Прокладка

垫圈

10

6



24

GB/T5782-2000

болт

螺栓

M10×60-8.8

4



25

LG855.07.15

Стальная труба от многоканального клапана до большой полости цилиндра подвижной стрелки

多路阀至动臂缸大腔 钢管



2



26

LG855.07-007

Крепёжная пластинка

固定板



1

Правая деталь

LG855.07-008

27

GB/T5783-2000

болт

螺栓

M10×20-8.8

2



28

90H-180-90H/25/28-2S-L370

Резиновая труба от многоканального клапана до цилиндра подвижной стрелки

多路阀至动臂缸胶管



4



29

LG853.07.23

Многоканальный реверсивный клапан

(с перегрузочным клапаном)

多 路 换 向 阀 ( 带 过 载 阀)



1

DF32.2C

30

GB/T3452.1-2005

O-образное кольцо

O 形圈

50×3.1

1
