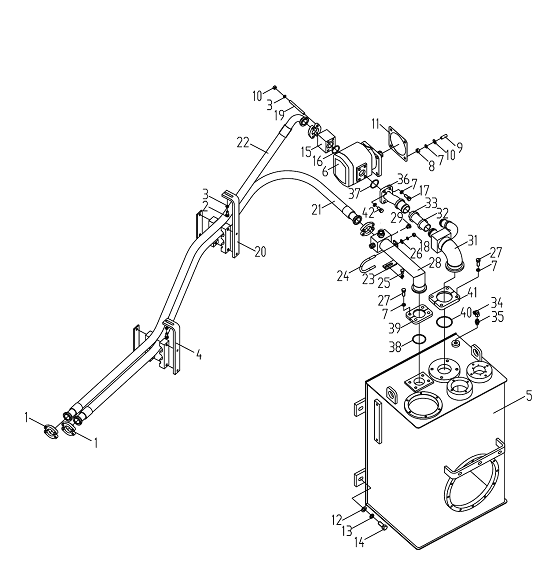

Рабочая гидросистема(Ⅰ) LW300KS

№ п/п

Код деталей

Наименование

Коли-во

Примечание



1

803164272

法兰组件

Блок фланцев

4





2

805000727

螺栓M10X25

Болт

4

GB/T5783-2000



3

805300014

垫圈10

Шайба

12

GB/T93-1987



4

252700364

支架

Опора

1





5

252604357

液压油箱

Гидробак

1





6

803004134

齿轮泵

Шестеренчатый насос

1





7

805300018

垫圈12

Шайба

16

GB/T93-1987



8

805200049

螺母M12

Гайка

4

GB/T6170-2000



9

801902679

螺柱M12X36

Шпилька

4

GB/T899-1988



10

805300020

垫圈12

Шайба

4

GB/T97.1-2002



11

252100847

密封垫

Уплотнительная прокладка

1





12

805300013

垫圈16

Шайба

4

GB/T97.1-2002



13

805300011

垫圈16

Шайба

4

GB/T93-1987



14

805000051

螺栓M16X40

Болт

4

GB/T5783-2000



15

252604358

接头块

Блок соединений

1





16

801100148

O形密封圈40X3.55

O-образное уплотнительное кольцо

1

GB/T3452.1-1992



17

805004590

螺栓M12X30

Болт

3

GB/T5783-2000



18

805200048

螺母M10

Гайка

6

GB/T6170-2000



19

805002244

螺柱M10X130

Шпилька

4

GB/T901-1988



20

252700366

支架

Опора

1





21

252700190

软管总成

Гибкий рукав в сборе

1





22

252604359

胶管总成

Резиновая труба в сборе

1





23

252604360

支架

Опора

1





24

269900198

U形螺栓

U-образный болт

1





25

805000714

螺栓M10X20

Болт

2

GB/T5783-2000



26

805300017

垫圈10

Шайба

4

GB/T97.1-2002



27

805000048

螺栓M12X35

Болт

8

GB/T5783-2000



28

252604361

钢管

Стальная трубка

1





29

803166449

堵头

Заглушка

1

VSTI14X1.5EDA3C



31

252604362

钢管

Стальная трубка

1





32

801902713

不锈钢喉箍 44-64

Хомут из нержавейки

2

QC/T619-1999



33

803164020

胶管B45X420

Резиновая труба

1

JB/T8406-2001



34

803164273

接头

Соединение

1





35

803601021

接头

Соединение

1





36

252604363

钢管

Стальная трубка

1





37

801100180

O形密封圈47.5X3.55

O-образное уплотнительное кольцо

1

GB/T3452.1-1992



38

803164126

O形密封圈61.5X3.55

O-образное уплотнительное кольцо

1

GB/T3452.1-1992



39

250400239

分离式法兰

Фланец типа отделения

1





40

801100269

O形密封圈75X3.55

O-образное уплотнительное кольцо

1

GB/T3452.1-1992



41

252900285

法兰

Фланец

1





42

805000715

螺栓M12X25

Болт

1

GB/T5783-2000
