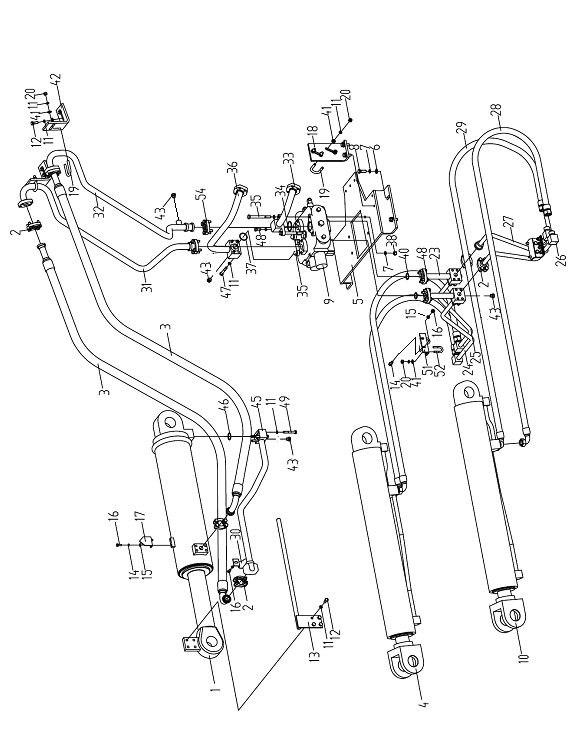

Рабочая гидросистема(Ⅱ) LW300KS

№ п/п



Код деталей



Наименование



Коли-во



Примечание

1

803004330

翻斗油缸

Цилиндр опрокидывающего ковша

1

XGYG01-127

2

803164271

法兰组件

Блок фланцев

8



3

252600549

F型胶管

Резиновая типа F

2



4

803004332

右动臂油缸

Маслоцилиндр правой стрелы

1

XGYG01-129

5

252600550

分配阀支板

Упорная планка распределительного клапана

1



6

805300020

垫圈12

Шайба

4

GB/T97.1-2002

7

805300018

垫圈12

Шайба

8

GB/T93-1987

8

805000048

螺栓M12X35

Болт

4

GB/T5783-2000

9

803004065

分配阀

Распределительный клапан

1

DF25B2(30G)

10

803004331

左动臂油缸

Масляный цилиндр левой стрелы

1

XGYG01-128

11

805300014

垫圈10

Шайба

51

GB/T93-1987

12

805000727

螺栓M10X25

Болт

4

GB/T5783-2000

13

252900302

指示杆

Штангеуказатель

1



14

505300010

垫圈8

Шайба

8

GB/T93-1987

15

505300069

垫圈8

Шайба

8

GB/T97.1-2002

16

805000018

螺栓M8X20

Болт

8

GB/T5783-2000

17

252600543

指针

Стрелка

1



18

252600544

支板

Упорная планка

1



19

269900200

U形螺栓

U-образный болт

4



20

805200048

螺母10

Гайка

16

GB/T6170-2000

23

252600551

过渡钢管

Переходная труба

2



24

252600552

动臂缸右前钢管

Право-передняя стальная труба стрелы

1



25

252600553

动臂缸右后钢管

Право-задняя стальная труба стрелы

1



26

252600554

动臂缸左前钢管

Лево-передняя стальная труба стрелы

1



27

252600555

动臂缸左后钢管

Лево-задняя стальная труба стрелы

1



28

252600556

胶管总成

Резиновая труба в сборе

2



29

252600557

胶管总成

Резиновая труба в сборе

2



30

252600545

压板

Нажимная планка

1



31

252600558

翻斗缸右钢管

Правая стальная труба цилиндра опрокидывающего ковша

1



32

252600559

翻斗缸左钢管

Левая стальная труба цилиндра опрокидывающего ковша

1



33

252600560

分配阀回油钢管

Обратная стальная труба распределительного клапана

1



34

801100049

O形圈50X3.55

O-образное кольцо

1

GB/T3452.1-1992

35

805000215

螺栓M12X140

Болт

4

GB/T5782-2000



№ п/п

Код деталей

Наименование

Коли-во

Примечание



36

252600561

分配阀进油钢管

Всасывающая труба распределительного клапана

1





37

801100148

O形圈40X3.55

O-образное кольцо

1

GB/T3452.1-1992



38

805200049

螺母M12

Гайка

4

GB/T6170-2000



39

805000043

螺栓M10X30

Болт

12

GB/T5783-2000



40

801100133

O形圈34.5X3.55

O-образное кольцо

4

GB/T3452.1-1982



41

805300017

垫圈10

Шайба

22

GB/T97.1-2002



42

252600546

支板

Упорная планка

2





43

803166449

堵头

Заглушка

5

VSTI14X1.5EDA3C



45

252600562

钢管总成

Стальная труба в сборе

1





46

801100068

O形密封圈32.5X3.55

O-образное уплотнительное кольцо

1

GB/T3452.1-1992



47

805000076

螺栓M10X70

Болт

4

GB/T5782-2000



48

805002174

螺栓M10X30

Болт

9

GB/T21-1976



49

805000401

螺栓M10X65

Болт

4

GB/T5782-2000



51

252600548

下支板

Нижняя упорная планка

2





52

250100362

U形螺栓

U-образный болт

4





54

269900201

分离法兰

Отделительный фланец

2
