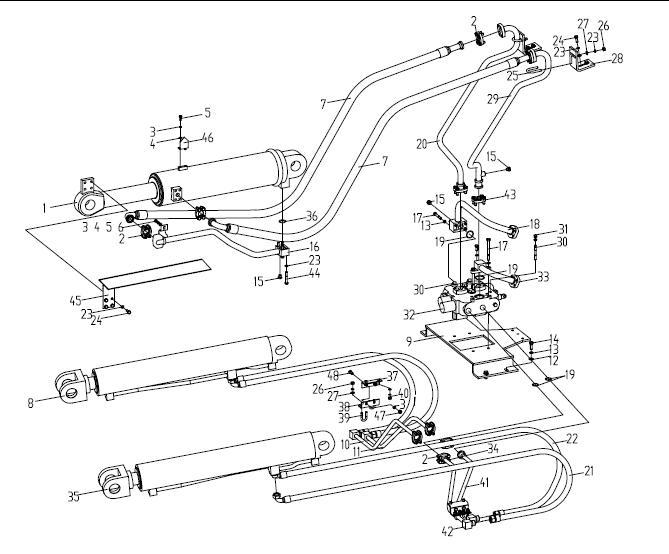

Рабочая гидросистема(Ⅱ)(тип водительская) LW300KS

№ п/п

Код деталей

Наименование

Коли-во

Примечание

1

803004330

翻斗油缸

Цилиндр опрокидывающего ковша

1

XGYG01-127

2

803164271

法兰组件

Блок фланцев

6

FPS 1

3

805300010

垫圈 8

Шайба

16

GB/T 93-1987

4

805300069

垫圈 8

Шайба

16

GB/T 97.1-2002

5

805000018

螺栓 M8X20

Болт

4

GB/T 5783-2000

6

252600545

压板

Нажимная планка

1



7

252600549

F型胶管

Резиновая типа F

2



8

803004331

动臂油缸

Гидроцилиндр стрелы

1

XGYG01-128

9

252600650

分配阀支板

Упорная планка распределительного клапана

1



10

252600651

动臂缸右前钢管

Право-передняя стальная труба стрелы

1



11

252600652

动臂缸右后钢管

Право-задняя стальная труба стрелы

1



12

805300020

垫圈 12

Шайба

10

GB/T 97.1-2002

13

805300018

垫圈 12

Шайба

15

GB/T 93-1987

14

805000048

螺栓 M12X35

Болт

4

GB/T 5783-2000

15

803166449

堵头

Заглушка

5

VSTI14X1.5EDA3C

16

252600562

钢管总成

Стальная труба в сборе

1



17

805000041

螺栓 M12X70

Болт

8

GB/T 5782-2000

18

252600723

分配阀进油钢管

Всасывающая труба распределительного клапана

1



19

801100148

O形圈 40X3.55

O-образное кольцо

4

GB/T 3452.1-1992

20

252600829

翻斗缸右钢管

Правая стальная труба цилиндра опрокидывающего ковша

1



23

252600556

胶管总成

Резиновая труба в сборе

2



24

252600557

胶管总成

Резиновая труба в сборе

2



25

805300014

垫圈 10

Шайба

28

GB/T 93-1987

26

805000727

螺栓 M10X25

Болт

4

GB/T 5783-2000

27

269900197

U形螺栓

U-образный болт

2

TL008001

28

805200048

螺母 M10

Гайка

4

GB/T 6170-2000

29

805300017

垫圈 10

Шайба

12

GB/T 97.1-2002

30

252600546

支板

Упорная планка

2



31

252600830

翻斗缸左钢管

Левая стальная труба цилиндра опрокидывающего ковша

1



32

805002251

螺柱 M12X180

Шпилька

3

GB/T 901-1988

33

805200049

螺母 M12

Гайка

6

GB/T 6170-2000

34

803004101

多路阀

Многоканальный клапан

1

D32(16MPa)

35

252600655

分配阀回油钢管

Обратная стальная труба распределительного клапана

1



36

801100068

O形密封圈 32.5X3.55

O-образное уплотнительное кольцо

1

GB/T 3452.1-1992

37

252600547

上支板

Верхний опорный лист

2



38

252600548

下支板

Нижняя упорная планка

2



39

250100362

U形螺栓

U-образный болт

4



№ п/п

Код деталей

Наименование

Коли-во

Примечание

40

805000714

螺栓 M10X20

Болт

4



41

252600807

动臂缸左后钢管

Лево-задняя стальная труба стрелы

1



42

252600808

动臂缸左前钢管

Лево-передняя стальная труба стрелы

1



43

803164272

法兰组件

Блок фланцев

2



44

805000401

螺栓 M10X65

Болт

4



45

252600657

护罩

Защитный кожух

1



46

252600658

支架

Опора

1



47

805200045

螺母M8

Гайка

12



48

805000017

螺栓M8X25

Болт

4
