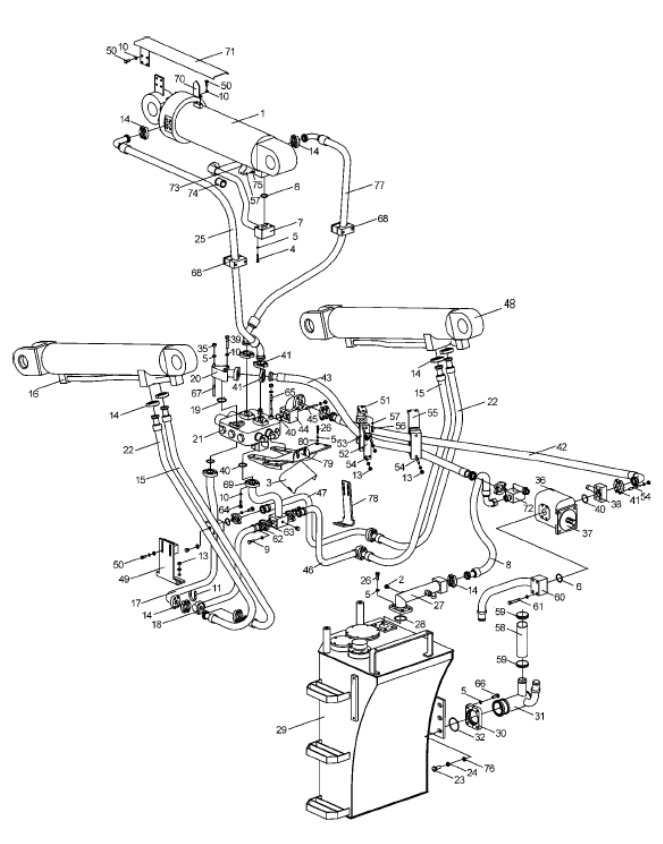

Рабочая гидросистемы（Две гидромагистрали) 500F
|
№ п/п |
Код деталей |
Наименование |
Коли-во |
Примечание |
|
|
1 |
803004341 |
翻斗油缸 XGYG01-137 |
Цилиндр ковша |
1 |
3030 101210 101512 |
|
2 |
8031066449 |
堵头 |
Заглушка |
3 |
|
|
3 |
251804934 |
护罩 |
Защитный кожух |
1 |
|
|
4 |
805000169 |
螺栓M12X70 |
Болт |
4 |
GB/T5783-2000 |
|
5 |
805300018 |
垫圈12 |
Шайба |
28 |
GB/T93-1987 |
|
6 |
801100066 |
O形密封圈42.5X3.55 |
О-образное кольцо |
2 |
GB/T3452.1-1992 |
|
7 |
252900499 |
钢管 |
Стальная труба |
1 |
|
|
8 |
251800621 |
胶管总成 |
Резиновый шланг в сборе |
1 |
|
|
9 |
805000043 |
螺栓M10X30 |
Болт |
12 |
GB/T5783-2000 |
|
10 |
805300014 |
垫圈10 |
Шайба |
51 |
GB/T93-1987 |
|
11 |
269900200 |
U形螺栓 |
U-образный болт |
4 |
TL008007 |
|
12 |
805300017 |
垫圈10 |
Шайба |
12 |
GB/T97.1-2002 |
|
13 |
805200048 |
螺母M10 |
Гайка |
20 |
GB/T6170-2000 |
|
14 |
803164271 |
法兰组件 |
Блок фланца |
11 |
|
|
15 |
251801422 |
胶管总成 |
Резиновый шланг в сборе |
2 |
|
|
16 |
803013061 |
左动臂油缸 XGYG01-138D |
Цилиндр левой стрелы |
1 |
3030 101210 |
|
17 |
251800871 |
钢管 |
Стальная труба |
1 |
|
|
18 |
251800872 |
钢管 |
Стальная труба |
1 |
|
|
19 |
801100067 |
O形密封圈50X3.1 |
О-образное кольцо |
1 |
GB/T1235-1976 |
|
20 |
251800301 |
回油钢管 |
Стальная труба перепуска топлива |
1 |
|
|
21 |
251800152 |
多路阀DF32D2(500F) |
Многоходовой клапан |
1 |
101516 101521 |
|
22 |
251801419 |
软管总成 |
Шланговое соединение |
2 |
|
|
23 |
805000051 |
螺栓M16X40 |
Болт |
7 |
GB/T5783-2000 |
|
24 |
805000011 |
垫圈16 |
Шайба |
7 |
GB/T93-1987 |
|
25 |
251800623 |
胶管总成 |
Резиновый шланг в сборе |
1 |
|
|
26 |
805000048 |
螺栓M12X35 |
Болт |
8 |
GB/T5783-2000 |
|
27 |
251800624 |
回油钢管 |
Стальная труба перепуска топлива |
1 |
|
|
28 |
803164126 |
O形密封圈61.5X3.55 |
О-образное кольцо |
1 |
GB/T3452.1-1992 |
|
29 |
251801306 |
液压油箱 |
Бак для гидравлического масла |
1 |
|
|
30 |
252900285 |
分离式法兰 |
Разделительный фланец |
1 |
|
|
31 |
251800303 |
吸油钢管 |
Стальная труба масловсасывающая |
1 |
|
|
32 |
801100269 |
O形密封圈75X3.55 |
О-образное кольцо |
1 |
GB/T3452.1-1992 |
|
33 |
805302233 |
螺柱M12X35 |
Болт |
4 |
GB/T899-1988 |
|
34 |
805300020 |
垫圈12 |
Шайба |
4 |
GB/T97.1-2002 |
|
35 |
805200049 |
螺母M12 |
Гайка |
8 |
GB/T6170-2000 |
|
36 |
803004104 |
工作泵CBGJ2080H |
Рабочий насос |
1 |
100015 101080 101107 |
|
37 |
252100847 |
密封垫 |
Уплотнительная прокладка |
1 |
|
|
38 |
251800625 |
出油钢管 |
Стальная труба масловыпускная |
1 |
|
|
39 |
805000168 |
螺栓M10X65 |
Болт |
1 |
GB/T5783-2000 |
|
40 |
801100148 |
O形密封圈40X3.55 |
О-образное кольцо |
1 |
GB/T3452.1-1992 |
|
41 |
803164272 |
法兰组件 |
Блок фланца |
6 |
|
|
42 |
251804649 |
软管总成 |
Шланговое соединение |
1 |
|
|
43 |
251800627 |
软管总成 |
Шланговое соединение |
1 |
|
|
44 |
251804651 |
油块 |
Масляный блок |
1 |
|
|
45 |
805002828 |
螺柱M10X85 |
Болт |
4 |
GB/T901-1988 |
|
46 |
251800873 |
钢管 |
Стальная труба |
1 |
|
|
47 |
251800874 |
钢管 |
Стальная труба |
1 |
|
|
48 |
803013062 |
右动臂油缸 XGYG01-139D |
Цилиндр правой стрелы |
1 |
3030 101210 |
|
49 |
251800875 |
支板 |
Планка |
1 |
|
|
50 |
805000727 |
螺栓M10X25 |
Болт |
8 |
GB/T5783-2000 |
|
51 |
251804652 |
支板 |
Планка |
1 |
|
|
52 |
251400306 |
压板 |
Нажимная планка |
2 |
|
|
53 |
251400307 |
橡胶板 |
Резиновая зажимная планка |
4 |
|
|
54 |
805000562 |
螺柱M10X100 |
Болт |
8 |
GB/T901-1988 |
|
55 |
251400308 |
支板 |
Планка |
1 |
|
|
56 |
805000017 |
螺栓M8X25 |
Болт |
6 |
GB/T5783-2000 |
|
57 |
805300010 |
垫圈8 |
Шайба |
10 |
GB/T93-1987 |
|
58 |
803164026 |
胶管B 45X540 |
Резиновый шланг B |
1 |
JB/T 8406-2001 |
|
59 |
801902714 |
不锈钢喉箍51-70 |
Хомут из нержавейки |
2 |
QC/T619-1999 |
|
60 |
251800363 |
吸油钢管 |
Стальная труба масловсасывающая |
1 |
|
|
61 |
805000373 |
螺栓M12X80 |
Болт |
4 |
GB/T5783-2000 |
|
62 |
269900181 |
分离式法兰 |
Разделительный фланец |
3 |
|
|
63 |
801100133 |
O形密封圈34.5X3.55 |
О-образное кольцо |
3 |
GB/T3452.1-1982 |
|
64 |
805000062 |
螺栓M10X35 |
Болт |
8 |
GB/T5783-2000 |
|
65 |
805002249 |
螺柱M12X120 |
Болт |
2 |
GB/T901-1988 |
|
66 |
805000045 |
螺栓M12X40 |
Болт |
4 |
GB/T5783-2000 |
|
67 |
805002252 |
螺柱M12X200 |
Болт |
2 |
GB/T901-1988 |
|
68 |
251901597 |
管夹 |
Трубный хомут |
2 |
|
|
69 |
251800434 |
钢管 |
Стальная труба |
1 |
|
|
70 |
252900498 |
指针 |
Стрелка |
1 |
|
|
71 |
252900850 |
护罩 |
Ограждающий кожух |
1 |
|
|
72 |
251800722 |
接头块 |
Соединительный бок |
1 |
|
|
73 |
252900300 |
管夹 |
Трубный хомут |
1 |
|
|
74 |
252900301 |
橡胶管夹 |
Хомут резинового шланга |
1 |
|
|
75 |
805000033 |
螺栓M8X16 |
Болт |
2 |
GB/T5783-2000 |
|
76 |
805300013 |
垫圈16 |
Шайба |
7 |
GB/T97.1-2002 |
|
77 |
251800813 |
胶管总成 |
Резиновый шланг в сборе |
1 |
|
|
78 |
251800876 |
支板 |
Планка |
1 |
|
|
79 |
251804305 |
阀安装板 |
Установочная планка клапана |
1 |
|
|
80 |
805300113 |
垫圈12 |
Шайба |
4 |
GB/T96.1-2002 |
