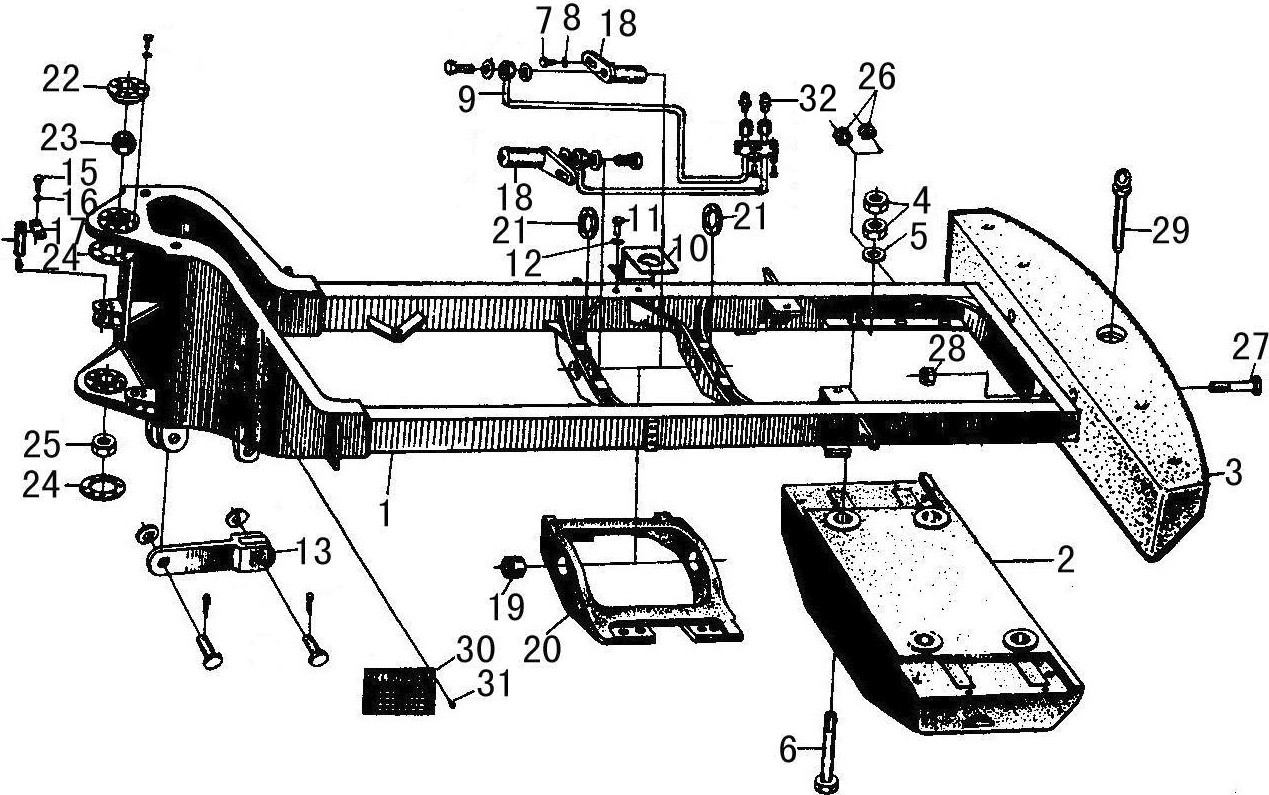

REAR FRAME LG952

KEY

PART NO.

DESCRIPTION

QTY

REMARKS

1

2926000785

后车架

REAR FRAME

1

部件

2

3110901124

下平衡铁

LOWER COUNTER WEIGHT

1

部件

3

7100000597

后平衡铁

UPPER COUNTER WEIGHT

1

部件

4

4013000022

螺母 GB6170-M36-8

NUT GB6170-M36-8

8

8

5

4015000005

垫圈 GB848-36EpZn-300HV

WASHER GB848-36EpZn-300HV

4

300HV

6

4011000077

螺栓 GB5782-M36*330-8.8

BOLT GB5782-M36*330-8.8

4

8.8

7

4011000093

螺栓 GB5783-M16*25EpZn-8.8

BOLT GB5783-M16*25EpZn-8.8

2

8.8

8

4040000002

垫圈

WASHER

2

45

9

2110900059

副车架注油管

OIL TUBE OF OSCILLATING FRAME

1

部件

10

2904000104

支承架

BRACKET

1

部件

11

4011000089

螺栓 GB5783-M12*30EpZn-8.8

BOLT GB5783-M12*30EpZn-8.8

38

8.8

12

4015000168

垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

2

300HV

13

2110900051

车架固定连杆

MOUNT BAR

1

部件

14

2927000112

后转向销

REAR PIN OF STEERING CYLINDER

2

40Cr

15

4011000197

螺栓 GB5783-M12*25EpZn-8.8

BOLT GB5783-M12*25EpZn-8.8

4

8.8

16

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

40

65Mn

17

2925000111

卡板

PLATE

2

Q235A

18

2110900060

副车架销

PIN FOR OSCILLATING FRAME

2

部件

19

2927000103

套

BUSH

2

40Cr

20

2927000104

副车架

OSCILLATING FRAME

1

ZG40Cr

21

2927000105

调整垫片

ADJUST SPACER

2

ZCuSn5Pb5Zn5

22

2925000103

法兰

FLANGE

2

Q345A

23

4021000043

关节轴承 GB9163-GE70ES-2RS

BEARING GB9163-GE70ES-2RS

2

部件

24

2925000105

联接板

CONNECTING PLATE

2

Q345A

25

2925000104

套

BUSH

1

40Cr

26

3110900176

走线胶套

RUBBER SLEEVE

4

橡胶 Ⅰ-2

27

4011000120

螺栓 GB5785-M30*2*215-8.8

BOLT GB5785-M30*2*215-8.8

4

8.8

28

4013000064

螺母 GB889.2-M30*2-8

NUT GB889.2-M30*2-8

4

8

29

2928000104

牵引销

TRACTIVE PIN

1

部件

30

2927000759

铭牌

NAME PLATE

1

5A02

31

4019000012

铆钉 GB827-3*5-BL2

RIVET GB827-3*5-BL2

4

ML2

32

4030000065

油杯 JB7940.1-M10*1

GREASE NIPPLE JB7940.1-M10*1

2
