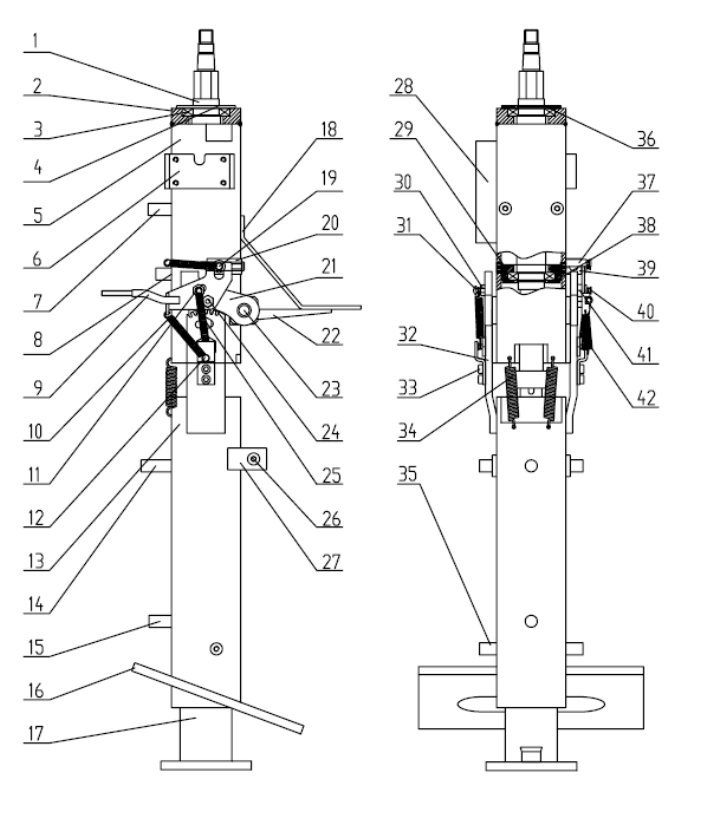

Рулевой механизм LW300KS

№ п/п

Код деталей

Наименование

Коли-во

Примечание

1

转轴组件

Блок вращающихся валов

1

RC3400-1010-01

2

上轴承座

Верхнее гнездо подшипника

1

RC3400-1010-02

3

轴承16006

Подшипник

2

GB/T276-1994

4

轴承盖板

Перекрышка подшипника

1

RC3400-1010-03

5

上支架

Верхняя опора

1

RC3400-1010-04

6

小支架组件

Блок мелкой опоры

1

RC3400-1010-05

7

27固定套

Крепительная втулка

2

RC3400-1010-06

8

18固定套

Крепительная втулка

2

RC3400-1010-07

9

把手组件

Блок скобы

1

RC3400-1010-08

10

拉簧

Вытягивающая пружина

3

RC3400-1010-09

11

转板螺栓

Болт поворотной планки

1

RC3400-1010-10

12

旋转轴压板

Нажимная планка вала вращения

2

RC3400-1010-11

13

下支架

Нижняя опора

1

RC3400-1010-12

14

35固定套

Крепительня втулка

1

RC3400-1010-13

15

26固定套

Крепительня втулка

1

RC3400-1010-14

16

底板

Башмак

1

RC3400-1010-15

17

底座组合

Комбинация основания

1

RC3400-1010-16

18

大包壳固定板

Крепительная планка кипы

1

RC3400-1010-17

19

滑杆组件

Блок скользящего рычага

1

RC3400-1010-18

20

滑槽

Сухарный вырез

1

RC3400-1010-19

21

上齿板

Верхняя зубчатая полоса

2

RC3400-1010-20

22

加强板

Ребро жесткости

2

RC3400-1010-21

23

转轴

Вращающийся вал

1

RC3400-1010-22

24

转板螺栓II

Болт поворотной планки II

1

RC3400-1010-23

25

旋转轴小螺栓

Мелкий болт вала вращения

2

RC3400-1010-24

26

15固定套

Крепительня втулка

2

RC3400-1010-25

27

15固定套支撑板

Опорная плита крепительной втулки

2

RC3400-1010-26

28

侧支架

Боковая опора

1

RC3400-1010-27

29

下轴承座

Нижнее гнездо подшипника

1

RC3400-1010-28

30

M6螺母

Гайка

1

GB/T6170-2000

31

M6×16螺钉

Винт

1

32

下齿板

Нижняя зубчатая полоса

2

33

M6×12螺栓

Болт

4

34

拉簧

Вытягивающая пружина

2

35

20固定套

Крепительная втулка

2

36

档圈

Борткольцо

2

37

弹簧挂勾柱

Колонна пружинного крюка

1

38

下轴承座盖板

Перекрышка нижнего гнезда подшипника

1

39

上齿板支撑座

Упорное гнездо верхней зубчатой полосы

2

40

旋转轴螺栓

Болт вала вращения

2

41

拉簧

Вытягивающая пружина

1

42

垫圈

Шайба

2
