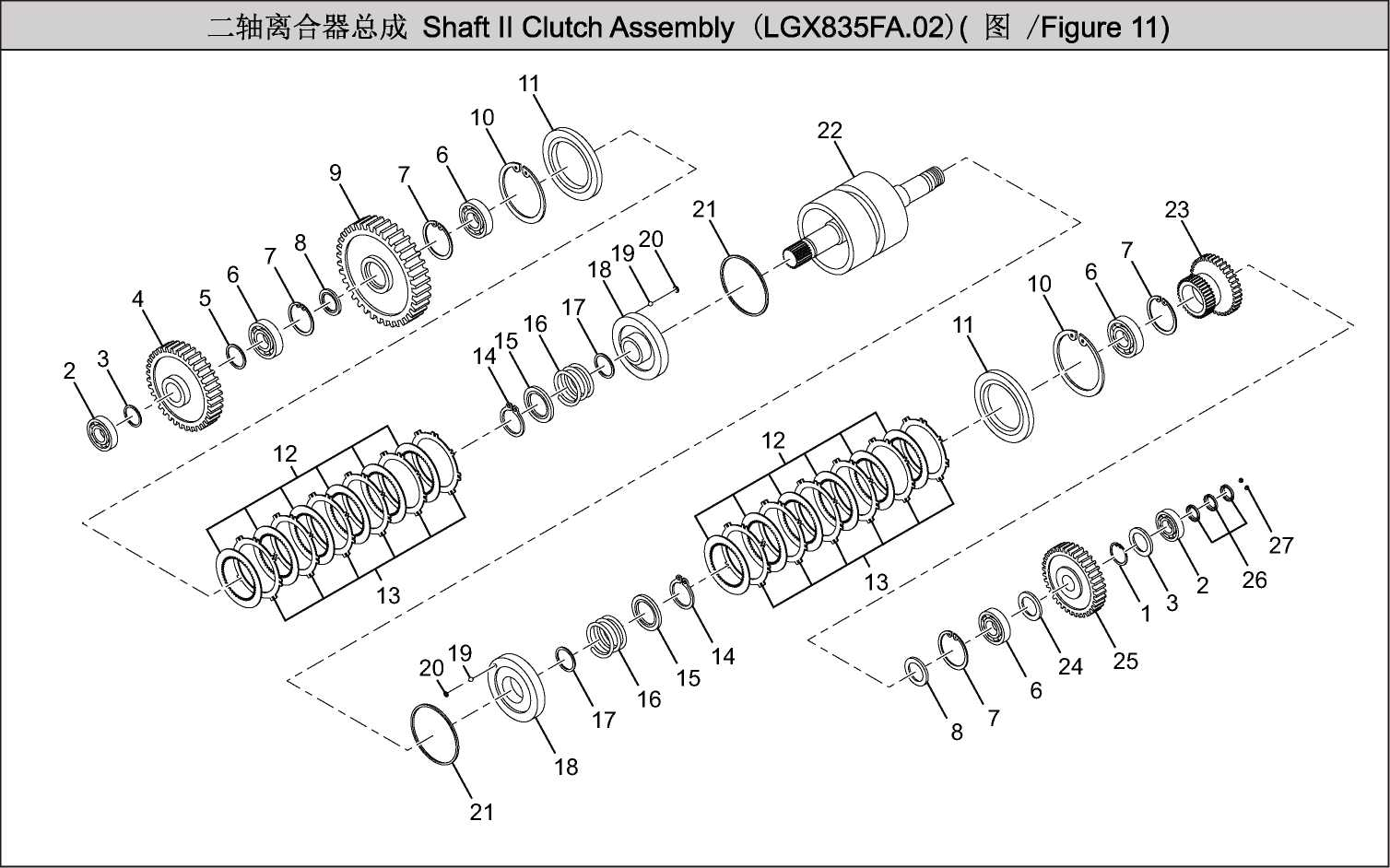

ShaftllClutch Assembly

Item	Parts number	ShaftllClutch Assembly Part Description		Specification	Qty	Remarks
1	LGX835FA.01-009	调整垫圈	Sprag	40	1	ZL30E.05.1-10/Group
2	GB/T283-1994	轴承	Bearing	NF308-4〇x 90x23	2
3	ZL30E.5.3-1	垫圈	Washer		2
4	ZL30E.5.3-2	二轴前进齿轮	Shaftll forwardgear		1
5	ZL30E.5.3-3	垫圈	Washer		1
6	GB/T276-94	轴承	Bearing	6209	4
7	GB/T893.1	挡圈	Sprag	85	4
8	ZL30E.5.3-4	轴套	Bush		2
9	ZL30E.5.3-5B	川 II	Shaftll gearlll		1
10	GB/T893.1-1986	挡圈	Sprag	150	2
11	ZL30E.5.1-8	离合器活塞压板	Clutch piston press plate		2
12	ZL10.5.1-6-13	离合器被动片	Clutch driven sheet		12
13	ZL10.5.1.3-12	离合器主动片	Clutch driving plate		12
14	GB/T894.1-1986	挡圈	Sprag	52	2
15	ZL30E.5.1-3	压板	Press plate		2
16	ZL30E.5.1-4	回位弹簧	Return spring		2
17	ZL30E.5.1.1-3A	内油封	Inner oil sealing		2
18	ZL30E.5.1.1-1	活塞	Piston		2
19	GB/T308-89	钢球	Steel ball	Ф 5	4
20	ZL30E.5.1.1-2	油道隔环	Oil duct spacer ring		4
21	ZL30E.5.1.1-4A	外密封圈	Outer sealing		2
22	ZL30E.5.3.1	二轴离合器毂体	Shaftll clutchhob		1
23	ZL30E.5.3-6	I 黑 II	Shaftll gearl		1
24	ZL30E.5.3-7	轴套	Bush		1
25	ZL30E.5.3-8	二轴倒档齿轮	Shaftll reverse gear		1
26	ZL30E.5.1-7	密封环	Seal ring		3
27	ZL30E.5.1-9	丝堵	Plug	Z1/8	2
