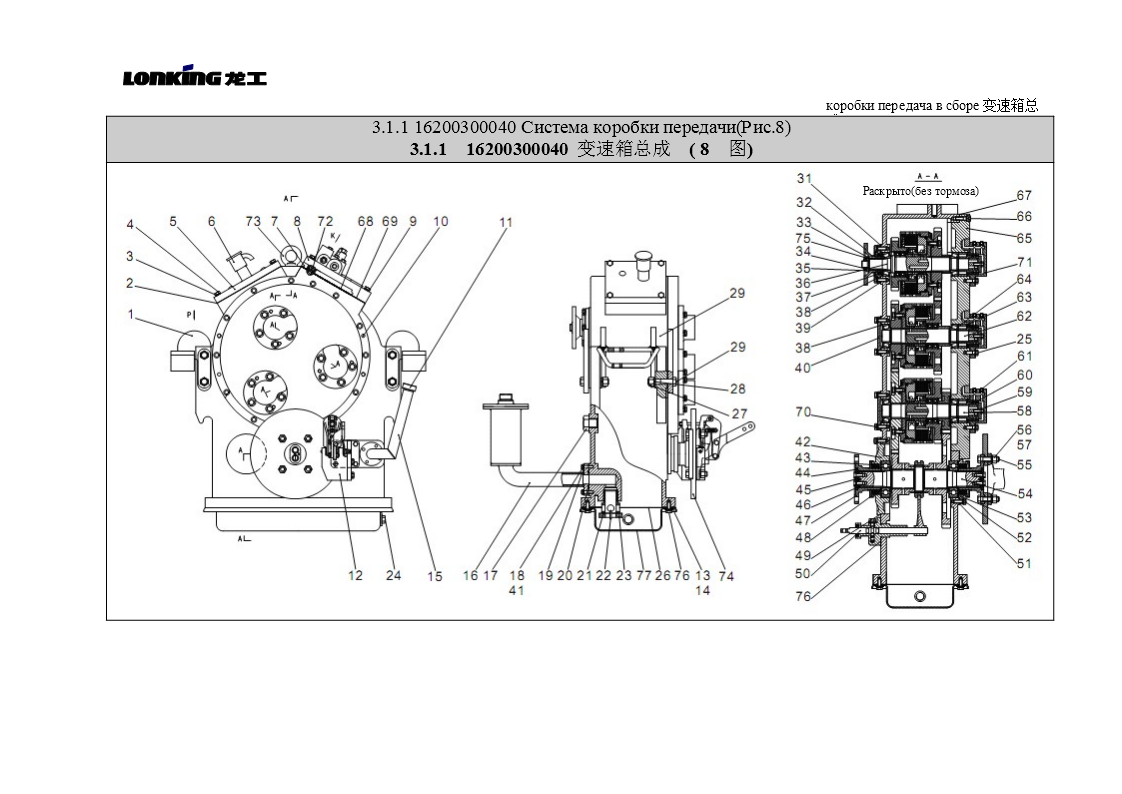

Система коробки передачи 16200300040 LG833B
|
Ном. |
Код |
Russian Description |
Chinese Description |
Размер |
Количество |
Номер оригинала/примечание |
|
1 |
36280000005 |
подпорка |
支架 |
|
2 |
ZL30.03.01B |
|
2 |
36200100001 |
Бумажная прокладка |
纸垫 |
|
1 |
ZL30.03-001 |
|
3 |
51401100107 |
Прокладка |
垫圈 |
10 |
94 |
GB/T93 |
|
4 |
51204101314 |
болт |
螺栓 |
M10 × 35-8.8 |
4 |
GB/T5783 |
|
5 |
36220000001 |
крышка коробки в сборе |
箱盖总成 |
|
1 |
ZL30.03.02 |
|
6 |
36222000001 |
Компоненты дренажа |
通气管组件 |
|
1 |
ZL30.03.03 |
|
7 |
36200100002 |
Панель на конце накрытия |
端盖压板 |
|
1 |
ZL30.03-002 |
|
8 |
60304000141 |
Управляющий клапан в сборе |
操纵阀总成 |
|
1 |
ZL30.03.04 |
|
9 |
51203101514 |
болт |
螺栓 |
M10 × 45-8.8 |
8 |
GB/T5782 |
|
10 |
51513132002 |
Колонный штифт |
圆柱销 |
10 × 40 |
2 |
GB/T119.1 |
|
11 |
36280000006 |
Крышка заливки масла |
加油盖 |
|
1 |
ZL30.03.05 |
|
12 |
60208000050 |
30 Ручной тормоз |
30手制动器 |
|
1 |
ZL30.03.06 |
|
13 |
36200100003 |
Прокладка |
垫片 |
|
2 |
ZL30.03-003 |
|
14 |
36200100006 |
Прокладка |
垫片 |
|
2 |
ZL30.03-006 |
|
15 |
36220000002 |
заправочная труба в сборе |
加油管总成 |
|
1 |
ZL30.03.07 |
|
16 |
36218000002 |
Фильтр в сборе |
滤清器总成 |
|
1 |
ZL30.03.08 |
|
17 |
60980001317 |
Резьбовая пробка |
螺塞 |
M27 × 1.5 |
1 |
JB/ZQ4450 |
|
18 |
51204091114 |
болт |
螺栓 |
M8 × 25-8.8 |
8 |
GB/T5783 |
|
序号 |
编码 |
Наименование |
名称 |
规格 |
数量 |
原图号/备注 |
|
19 |
51401090107 |
Прокладка |
垫圈 |
8 |
12 |
GB/T93 |
|
20 |
56145031601 |
O-образное кольцо |
O型圈 |
42.3 × 3.55 |
1 |
GB/T3452.1 |
|
21 |
36200100004 |
Всавывающая труба |
吸油管 |
|
1 |
ZL30.03-004 |
|
22 |
60980000035 |
Железная проволока |
铁丝 |
16# × 100 |
2 |
ZL30.03-041 |
|
23 |
36313100000 |
Магнит |
磁铁 |
|
1 |
LG853.03.01-024 |
|
24 |
36100100011 |
Резьбовая пробка |
螺塞 |
|
1 |
LG853.02.01-011 |
|
25 |
51204101214 |
болт |
螺栓 |
M10 × 30-8.8 |
15 |
GB/T5783 |
|
26 |
36200100007 |
Бумажная прокладка |
纸垫 |
|
1 |
ZL30.03-007 |
|
27 |
51307001319 |
гайка |
螺母 |
M16-8 |
8 |
GB/T6170 |
|
28 |
51401130107 |
Прокладка |
垫圈 |
16 |
8 |
GB/T93 |
|
29 |
51204134514 |
болт |
螺栓 |
M16 × 75-8.8 |
8 |
GB/T5783 |
|
30 |
36200100008 |
Корпус бака |
箱体 |
|
1 |
ZL30.03-008 |
|
31 |
36200100009 |
Бумажная прокладка |
纸垫 |
|
3 |
ZL30.03-009 |
|
32 |
36206000001 |
Кулачок в сборе |
凸缘总成 |
|
1 |
ZL30.03.09 |
|
33 |
36200100010 |
Прокладка |
垫圈 |
20 |
1 |
ZL30.03-010 |
|
34 |
51363000603 |
гайка |
螺母 |
M20 × 1.5 |
1 |
GB/T810 |
|
35 |
51439150105 |
Прокладка |
垫圈 |
20 |
1 |
GB/T858 |
|
36 |
36207000001 |
Вводный вал в сборе |
输入轴总成 |
|
1 |
ZL30.03.10 |
|
37 |
56177005201 |
Уплотнительное кольцо |
密封圈 |
Fb45 × 62 × 8 |
1 |
GB/T9877 |
|
38 |
36200100011 |
Регулирующая прокладка |
调整垫片 |
|
Группа3 |
ZL30.03-011 |
|
39 |
36200100012 |
Конечная крышка вводного вала |
输入轴端盖 |
|
1 |
ZL30.03-012 |
|
40 |
36200100016 |
Торцевая крышка |
端盖 |
|
2 |
ZL30.03-016 |
|
41 |
51204091214 |
болт |
螺栓 |
M8 × 30-8.8 |
4 |
GB/T5783 |
|
42 |
36200100020 |
Конечная задняя крышка выходного вала |
输出轴后端盖 |
|
1 |
ZL30.03-020 |
|
43 |
56177006801 |
Уплотнительное кольцо |
密封圈 |
Fb65 × 90 × 10 |
4 |
GB/T9877 |
|
44 |
36200100021 |
Нажимная планка |
压板 |
|
2 |
ZL30.03-021 |
|
45 |
36200100022 |
Прокладка остановки |
止动垫 |
|
2 |
ZL30.03-022 |
|
46 |
56146014601 |
O-образное кольцо |
O形圈 |
52 × 5.7 |
2 |
GB/T1235 |
|
47 |
36200100023 |
Фланец выходного вала |
输出轴法兰 |
|
2 |
ZL30.03-023 |
|
48 |
36200100024 |
Накрытие от пыли |
防尘罩 |
|
2 |
ZL30.03-024 |
|
49 |
36200100025 |
Бумажная прокладка |
纸垫 |
|
1 |
ZL30.03-025 |
|
50 |
36225000001 |
Механизм переключения вилок с высокой и низкой передачей |
高低档换档拨叉机构 |
|
1 |
ZL30.03.11 |
|
51 |
36200100026 |
Бумажная прокладка |
纸垫 |
|
1 |
ZL30.03-026 |
|
52 |
36200100027 |
Регулирующая прокладка |
调整垫片 |
|
Группа1 |
ZL30.03-027 |
|
53 |
36200100028 |
Крышка масла переднего выходного вала |
前输出轴封油盖 |
|
1 |
ZL30.03-028 |
|
54 |
36208000001 |
Выходной вал в сборе |
输出轴总成 |
|
1 |
ZL30.03.12 |
|
55 |
51204121814 |
болт |
螺栓 |
M14 × 60-8.8 |
4 |
GB/T5783 |
|
56 |
51401120107 |
Прокладка |
垫圈 |
14 |
4 |
GB/T93 |
|
57 |
51314000618 |
гайка |
螺母 |
M14-9 |
4 |
GB/T6175 |
|
58 |
36209000001 |
Средний вал в сборе |
中间轴总成 |
|
1 |
ZL30.03.13 |
|
59 |
36200100029 |
Конечная крышка бензоподводаⅠ |
进油端盖Ⅰ |
|
1 |
ZL30.03-029 |
|
60 |
36200100030 |
Наружная втылка уплотнения |
外封轴套 |
|
3 |
ZL30.03-030 |
|
61 |
60201100330 |
Резьбовая пробка |
丝堵 |
|
6 |
ZL30E.5.1-9 |
|
62 |
36210000001 |
Вал задней передачи в сборе |
倒档轴总成 |
|
1 |
ZL30.03.14 |
|
63 |
36200100031 |
Бумажная прокладка |
纸垫 |
|
3 |
ZL30.03-031 |
|
64 |
36200100032 |
Валик-втулка |
轴套 |
|
3 |
ZL30.03-032 |
|
65 |
36200100033 |
Большая конечная крышка |
大端盖 |
|
1 |
ZL30.03-033 |
|
66 |
51139220505 |
Винт |
螺钉 |
M10 × 35-8.8 |
13 |
GB/T70.1 |
|
67 |
36200100034 |
бумажная прокладка большой конечной крышки |
大端盖纸垫 |
|
1 |
ZL30.03-034 |
|
68 |
36200100035 |
Бумажная прокладка |
纸垫 |
|
1 |
ZL30.03-035 |
|
69 |
36200100036 |
Бумажная прокладка |
纸垫 |
|
1 |
ZL30.03-036 |
|
70 |
51204101114 |
болт |
螺栓 |
M10 × 25-8.8 |
54 |
GB/T5783 |
|
71 |
36200100037 |
КонечнаякрышкабезоподводаⅡ |
进油端盖Ⅱ |
|
2 |
ZL30.03-037 |
|
72 |
51139220205 |
Винт |
螺钉 |
M10 × 20-8.8 |
4 |
GB/T70.1 |
|
73 |
51142250108 |
Винт |
螺钉 |
M16 |
1 |
GB/T825A |
|
74 |
60980000036 |
Тормозной диск |
制动盘 |
|
1 |
ZL30.03-038 |
|
75 |
56145028501 |
O-образное кольцо |
O形圈 |
28 × 5.3 |
1 |
GB/T3452.1 |
|
76 |
36225100000 |
Прокладка |
垫片 |
|
1 |
ZL30.03.11-003 |
|
77 |
36216000004 |
картер в сборе |
油底壳总成 |
|
1 |
ZL30.03.15 |
