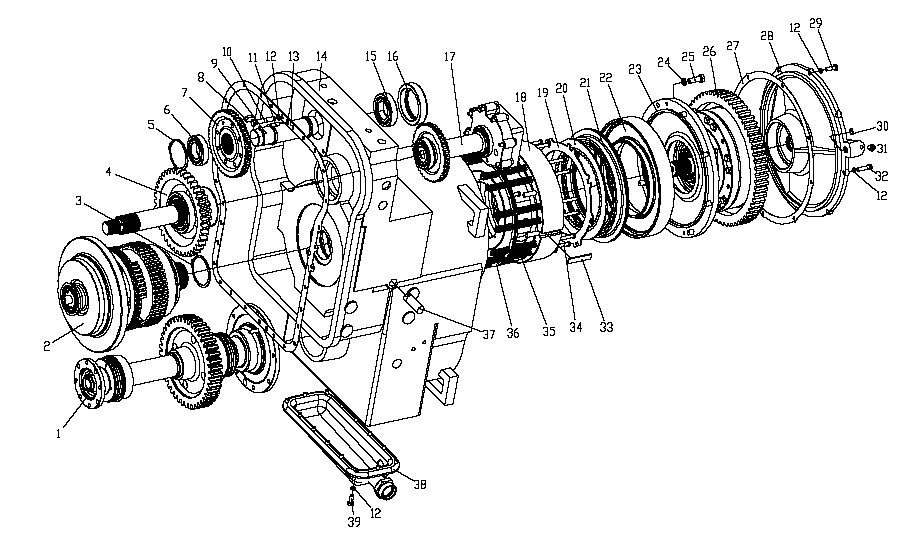

Система коробки скоростей (внутри коробки скоростей)

Ном.

Обозначение

Russian Description

Chinese Description

Размер

Количество

Замечание

1

LG853.03.01.03

четвёрхвал в сборе

四轴总成



1

403300

2

LG853.03.01.02

двухвал в сборе

二轴总成



1

403200

3

GB/T893.1

Стопорное кольцо

挡圈

90

1



4

LG853.03.01.01

одинвал в сборе

一轴总成



1

403100

5

GB/T894.1

Стопорное кольцо

档圈

90

1



6

GB/T276

Шариковый подшипник

球轴承

6 210N

1

50×90×20

7

LG853.03.01-013

Приводная шестерня поворотного насоса

转向泵驱动齿轮



1

403056

8

GB/T1096

Шпонка

14×36

1



9

LG853.03.01-014

Приводный вал поворотного маслонасоса

转向油泵驱动轴



1

403055D

10

GB/T5782

болт

螺栓

M10×375

-8.8

5



11

GB/T119

Штифт

10s7×30

4



12

GB/T93

Прокладка

垫圈

10

78



13

LG853.03.01-012

Уплотнительная прокладка

密封垫片



Группа1

403021

14

LG853.03.01-005

Корпус бака

箱体



1

403 005A

15

GB/T276

Шариковый подшипник

球轴承

6211

1

55×100×21

16

LG853.03.01-015

Подшипниковый щит

轴承套



1

403057

17

LG853.03.01.10

насос переключения скорости в сборе

变速泵总成



1

403600

18

LG853.03.01.08

изолирующая рама фрикционного диска в сборе

摩擦片隔离架总成



1

403014-015

19

LG853.03.01-007

Ведомая пластинка первой скорости передачи заднего хода

倒挡一挡从动片



8

403011

20

LG853.03.01.07

ведущая пластинка первой скорости передачи заднего хода в сборе

倒挡一挡主动片总成



8

403012-013

21

LG853.03.01.06

поршень первой скорости в сборе

一挡活塞总成



1

403006A-010A

22

LG853.03.01-006

Корпус гидроцилиндра первой скорости

一挡油缸体



1

403 004A

23

LG853.03.01-003

Промежуточная крышка

中盖



1

403 003A

24

GB/T93

Прокладка

垫圈

14

8



25

GB/T5782

болт

螺栓

M14×38-8.8

8



26

LG853.03.01.05

трёхвал в сборе

三轴总成



1

403500

27

LG853.03.01-001

Уплотнительная прокладка

密封垫



Группа1

403 001A

28

LG853.03.01-002

Торцевая крышка

端盖



1

403 002B

29

GB/T5782

болт

螺栓

M10 30-8.8

35



30

GB1235-76

О-образное уплотнительное кольцо

O 型密封圈

20×2.4

2

Применяется для гидроцилиндра первой скорости

31

LG853.03.01-004

Резьбовая пробка

螺塞



1

403062

32

GB5782

болт

螺栓

M10×40-8.8

3



33

LG853.03.01-008

Крепёжная пластинка

固定板



1

403023

34

LG853.03.01-010

Пружинный бурсок

弹簧销轴



15

403016

35

LG853.03.01-011

Пружина

弹簧



15

403017

36

LG853.03.01.09

поршень заднего хода в сборе

倒挡活塞总成



1

403018A-020A

37

LG853.03.01-009

Колонный штифт

圆柱销



1

403022

38

LG853.03.01.04

картер в сборе

油底壳总成



1

403400

39

GB/T5782

болт

螺栓

M10× 25-8.8

14
