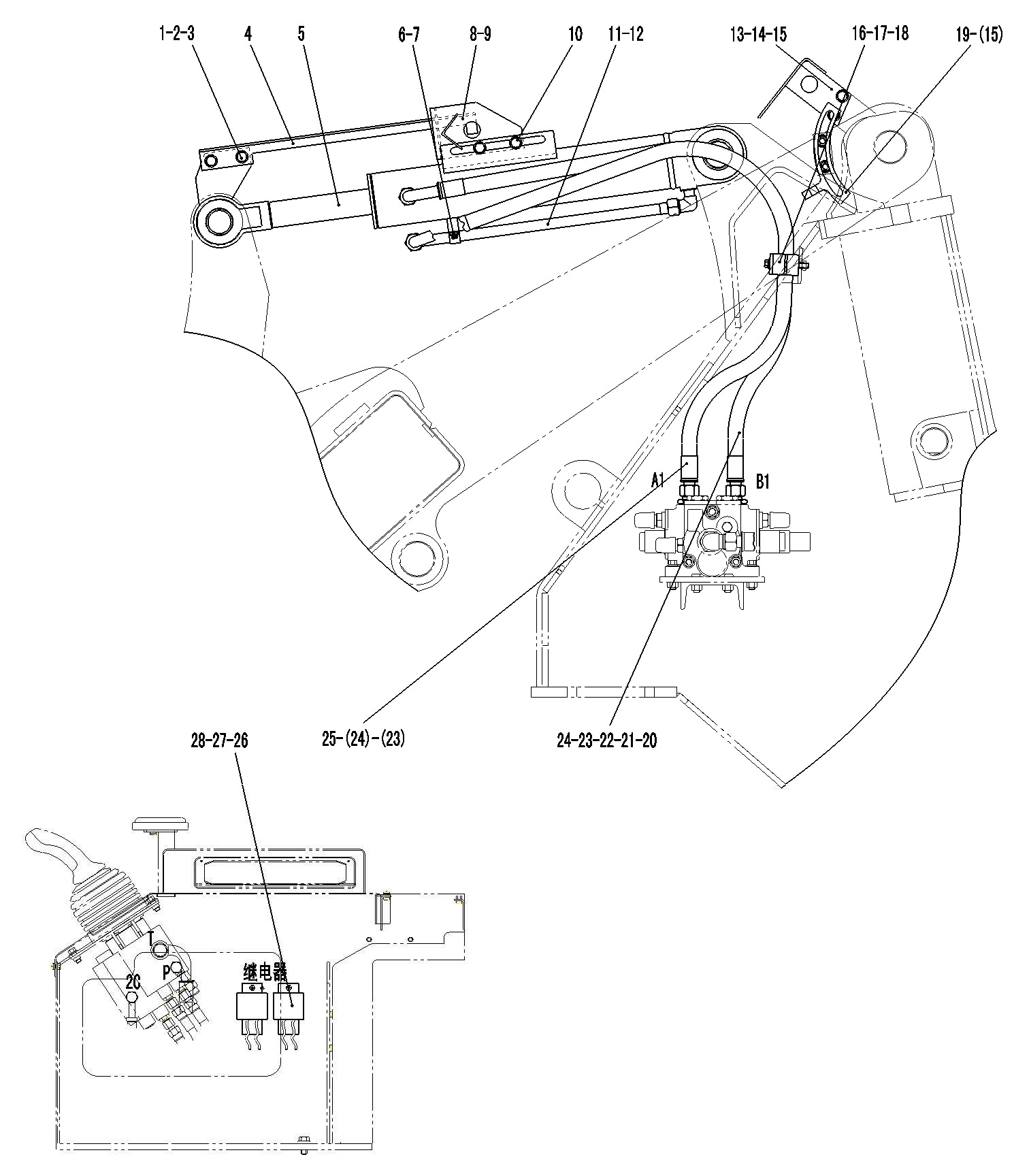

TILT CYLINDER ASSEMBLY LG918

Key Part No.   Description Spare parts Y/N Oty
1 4015000177 GB97.1-14EpZn-300HV WASHER GB97.1-14EpZn-300HV N 2

2

4011000145

螺栓GB16674-M14*35EpZn-8.8

BOLT GB16674-M14*35EpZn-8.8

N

2

3

4013000013

螺母GB6170-M14EpZn-8

NUT GB6170-M14EpZn-8

N

2

4

29140009491

转斗指示板

INDICATION ROD OF TILT CYLINDER

Y

1

5

4120001085

转斗油缸HSGL-100*55*404-779P

TILT CYLINDER HSGL-100*55*404-779P

Y

1

6

4011000461

螺栓GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

N

2

7

29140006531

管夹

PIPE CLIP

Y

1

8

29140008381

接近开关支架

FRAME OF ADJACENT SWICH

Y

1

9

4130000010

接近开关J7-D10B1

APPROACH SWITCH J7-D10B1

Y

1

10

4011000479

螺栓GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

N

2

11

4030000501

O形圈GB3452.1-15.0*1.80G

O-RINGGB3452.1-15.0*1.80G

Y

1

12

29140006541

转斗缸大腔钢管

BIG CHAMBER TUBE OF TILT CYLINDER

Y

1

13

29140007541

接近开关支架

FRAME OF ADJACENT SWICH

Y

1

14

4011000137

螺栓GB16674-M12*20EpZn-8.8

BOLT GB16674-M12*20EpZn-8.8

N

4

15

4130000678

接近开关J7-D10B1/08

APPROACH SWITCH J7-D10B1/08

Y

1

16

29140006551

压板

PRESS PLATE

Y

1

17

29140006561

橡胶板

RUBBER PLATE

Y

2

18

4011000282

螺栓GB16674-M10*75EpZn-8.8

BOLT GB16674-M10*75EpZn-8.8

N

2

21 29140007551   INDICATIONG PLATE OF LIFTING CYLINDER Y 1

20

29140009571

转斗缸胶管

HOSE OF TILT CYLINDER

Y

1

21

4041000187

直接头LGB120-02622

JOINT LGB120-02622

Y

1

22

4041000771

O形圈LGB168-11924

O-RING LGB168-11924

Y

1

23

4041000685

O形圈LGB168-12631

O-RING LGB168-12631

Y

2

24

4041000582

直接头LGB120-02630

CONNECTOR LGB120-02630

Y

2

25

29140009561

转斗缸胶管

HOSE OF TILT CYLINDER

Y

1

26

4130000011

中间继电器JD2914

MIDDLE RELAY JD2914

Y

2

27

4014000048

螺钉GB818-M5*12EpZn-4.8

SCREW GB818-M5*12EpZn-4.8

N

2

28

4015000110

垫圈GB97.1-5EpZn-300HV

WASHER GB97.1-5EpZn-300HV

N

2
