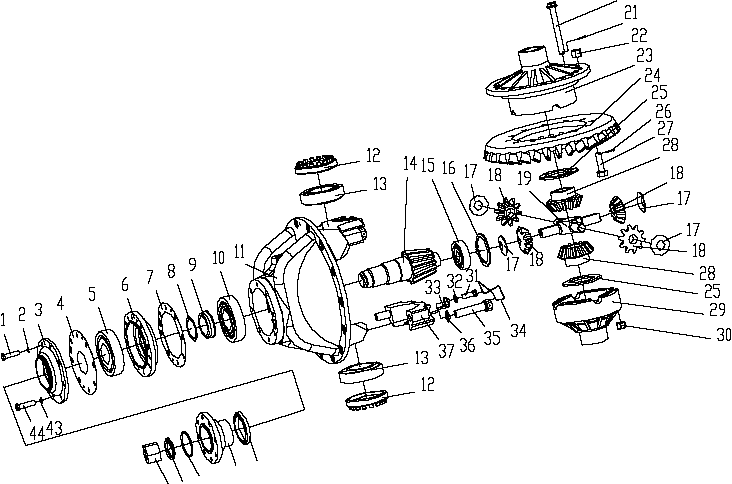

Ведущий привод в сборе LG853.04.04.02

Ном.

Обозначение

Russian Description

Chinese Description

Размер

Количество

Замечание

1

GB/T5782-2000

болт

螺栓

M12×55-8.8

1



2

GB/T93

Прокладка

垫圈

12

1



3

LGQ853AL.02-003

Уплотнительная крышка

密封盖



1



4

LGQ853AL.02-004

Сальник

垫密片



1



5

GB/T297-94

Конусный роликовый подшипник

圆锥滚子轴承

31310

1

27310

6

LGQ853AL.02-006

Подшипниковый щит

轴承套



1



7

LGQ853AL.02-005

Регулирующая прокладка

调整垫片



Группа1

27311

8

LGQ853AL.02-007

Прокладка

垫片



Группа1



9

LGQ853AL.02-008

Валик-втулка

轴套



1

7515

10

GB297-94

Конусный роликовый подшипник

圆锥滚子轴承

31311

1



11

LGQ853AL.02-012

Башмак

托架



1

92606

12

LGQ853AL.02-013

Регулировочная гайка

调整螺母



2



13

GB/T297-94

Шарикоподшипник

圆锥滚子轴成

32215

2

LG853.04.01.02.02-003

14

LGQ853NL.02-001

Коническая шестерня ведущей спирали

主动螺旋伞齿轮



1

LG853.04.01.02.02-004

15

GB/T283-94

Цилиндрический роликовый подшипник

圆柱滚子轴承

NUP2306E

1

LG853.04.01.02.02-002

16

GB/T894.2

Стопорное кольцо

挡圈

30

1

LG853.04.01.02.02-007

17

LGQ853AL.02.02-003

Прокладка конической шестерни

锥齿轮垫片



4



18

LGQ853AL.02.02-004

Коническая шестерния

锥齿轮



4



19

LGQ853AL.02.02-002

Перекрестная ось

十字轴



1

LG853.04.01.02.02-008

20

LGQ853AL.02.02-007

Болт дифференциала

差速器螺栓



8



21

GB/T91

Разводной штифт

开口销

3.0×30

8



22

GB/T6180

гайка

螺母

M16-6

12



23

LGQ853AL.02.02-008

Правый корпус дифференциала

差速器右壳



1



24

LGQ853NL.02-002

Коническая шестерня большой спирали

大螺旋伞齿轮



1



25

LGQ853AL.02.02-006

Зубчатая прокладка полуоси

半轴齿轮垫片



2

LG853.04.01.02.02-008

26

GB/T91

Разводной штифт

开口销

4×28

12



27

LGQ853AL.02-011

Болт конической шестерни большой спирали

大螺旋伞齿轮螺



12



28

LGQ853AL.02.02-005

Шестерня полуоси

半轴齿轮



2

LG853.04.01.02.02-005

29

LGQ853AL.02.02-001

Левый корпус дифференциала

差速器左壳



1

LG853.04.01.02.02-007

30

GB/T6178

гайка

螺母

M14-8

8



31

GB/T32.1

болт

螺栓

M10×1×20-8.8

2



32

GB/T93

Прокладка

垫圈

10

2



33

LGQ853AL.02-015

Контровая пластинка

锁紧片



2



34

LGQ853AL.02-016

Предохранительная проволока

保险铁丝

Φ1.6×450

2



35

GB/T32.1

болт

螺栓

M22×90-8.8

4



36

GB/T97

Прокладка

垫圈

22

4



37

LGQ853AL.02-014

Крышка подшипника

轴承盖



2



38

GB9877.1-1998

Масляное уплотнение

油封

FB62 × 93 × 3

1



39

LGQ853AL.02.01

Входной фланец

输入法兰



1



40

LGQ853AL.02-002

Резиновое О-образное уплотнительное кольцо

O 型橡胶密封圈



1



41

LGQ853AL.02-001

Прокладка

垫圈



1



42

GB890-80

Накидная самоконтрящаяся гайка

六角尼龙自锁螺母

M33×1.5-8

1



43

GB/T93

Прокладка

垫圈

14

7



44

GB/T5782

болт

螺栓

M14×55-8.8

7
