Буровая установка на мини погрузчик
- Глубина бурения,м
при установленном удлинителе до 2,0
без удлинителя до 1,1
- Диаметры изготавливаемых отверстий, мм 150; 200; 300
- Максимальная скорость вращения бурового инструмента, об/мин 120
- Масса без инструмента, кг 160
- Масса инструмента диаметром, кг (поставляется отдельно)
150 мм 22 кг. /200 мм 24 кг. / 300 мм 32 кг. / 400 мм 36 кг.
- Масса удлинителя, кг 16
- Цена гидробура:
Буровая установка БУ- 1,2 – от 125 000 рублей
Удлинитель шнека 1000 мм - от 15 000 рублей
Шнеки диаметром 150, 200, 300 мм – от 22 000 рублей
Шнек диаметром 400 мм – от 28 000,00 рублей
Шнек для тяжелого грунта –
150 мм – от 40 000 рублей;
200 мм – от 50 000 рублей;
300 мм – от 60 000 рублей;
400 мм – от 65 000 рублей.
Гидробур (ямобур) на мини-погрузчик
Обратная лопата предназначена для рытья ям, котлованов и траншей в легких грунтах в немерзлом состоянии: легкая песчанистая глина, растительная земля, торф, сырой песок, мелкий гравий. Является навесным оборудованием для коммунально-строительных машин и фронтальных мини-погрузчиков марок Bobcat (Бобкэт), Mustang (Мустанг), Lonking (Лонкинг), Caterpillar, Case, Jhon Deere, Sunward (Санвард), Forway (Форвэй), Polar Wolverine (Полярный Волк), Locust (Локуст), МКСМ, ТСМ, ANT (Ант), Digger (Диггер), XCMG, Hyundai, New Holland, LuiGong (Люгонг), Амкодор.
Технические характеристики буровой установки на мини-погрузчик
- Глубина бурения,м
при установленном удлинителе до 2,0
при установленном удлинителе до 2,0
без удлинителя до 1,1
- Диаметры изготавливаемых отверстий, мм 150; 200; 300
- Максимальная скорость вращения бурового инструмента, об/мин 120
- Максимальный крутящий момент на буровом инструменте, Нм 1200
- Масса без инструмента, кг 160
- Масса инструмента диаметром, кг
150 мм (поставляется отдельно) 22
200 мм 24
300 мм 32
400 мм ( поставляется отдельно) 36
- Масса удлинителя, кг 16
- Климатическое исполнение по ГОСТ 15150-69 УХЛ1
- Параметры потока гидравлической жидкости:
Максимальное давление в гидросистеме, МПа 25
Возможность работы при включении гидравлики машины в режиме "Hi-Flow" нет

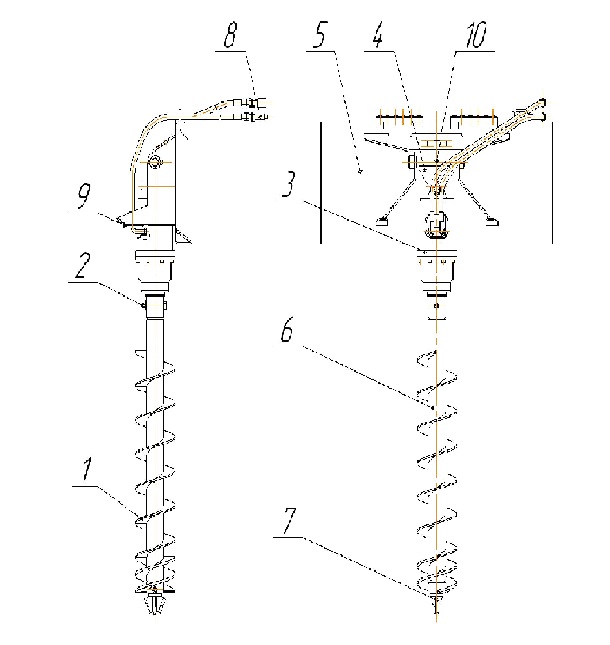

1 – Буровой инструмент,
2 – Болт,
3 – Гидровращатель,
4 – Шарнирный кронштейн,
5 – Крепежная панель,
6 – Шнек,
7 – Бита,
8 – Быстроразъемные гидравлические соединения,
9 – Опора,
10 – Масленка.
Буровая установка состоит из гидровращателя 3, шарнирного кронштейна 4, крепежной панели 5 для навешивания на машину с соответствующим быстрозажимным устройством или адаптером. Гидровращатель 3 оснащён шестигранным наконечником для крепления бурового инструмента 1.
Буровой инструмент, установленный на вал гидровращателя фиксируется в осевом направлении болтом 2 Гидровращатель 3 соединен с крепежной панелью 5 с помощью шарнирного кронштейна 4. Такая схема позволяет производить вертикальное бурение даже при наклоне самой машины. Буровой инструмент состоит из шнека 6 с закрепленной на нем с помощью болтового соединения битой 7. Бита служит для лучшего центрирования и разрыхления слоёв грунта при бурении.
Врезающиеся рабочие поверхности шнека и биты усилены твёрдосплавными напайками. Между валом гидровращателя и буровым инструментом возможна установка удлинителя, который увеличивает глубину бурения. Подача рабочей жидкости в привод осуществляется при помощи рукавов высокого давления с установленными на них быстроразъемными соединениями 8 В транспортном положении буровая установка ставится на крепежную панель и на опоры 9.
