Щетка дорожная на мини погрузчик
- Диаметр щёточных дисков, мм 550
- Ширина захвата щётки, мм от 1560/1730/1880
- Количество устанавливаемых щёточных дисков 30/34/37
- Максимальная скорость вращения щётки, об/мин 350
- Скорость подметания не более, км/час 8
- Максимальное давление в гидросистеме, МПа (кгс/см2) 25(254,8)
- Максимальный угол поворота ±30°
- Габаритные размеры, мм
длина 1430
ширина 1850/2050/2215
высота максимальная 650
- Масса, кг 197/208/218
- Привод поворота щётки: ручной(гидравлический)
- Климатическое исполнение по ГОСТ 15150-69 УХЛ1
- Цена: от 95 000 руб.

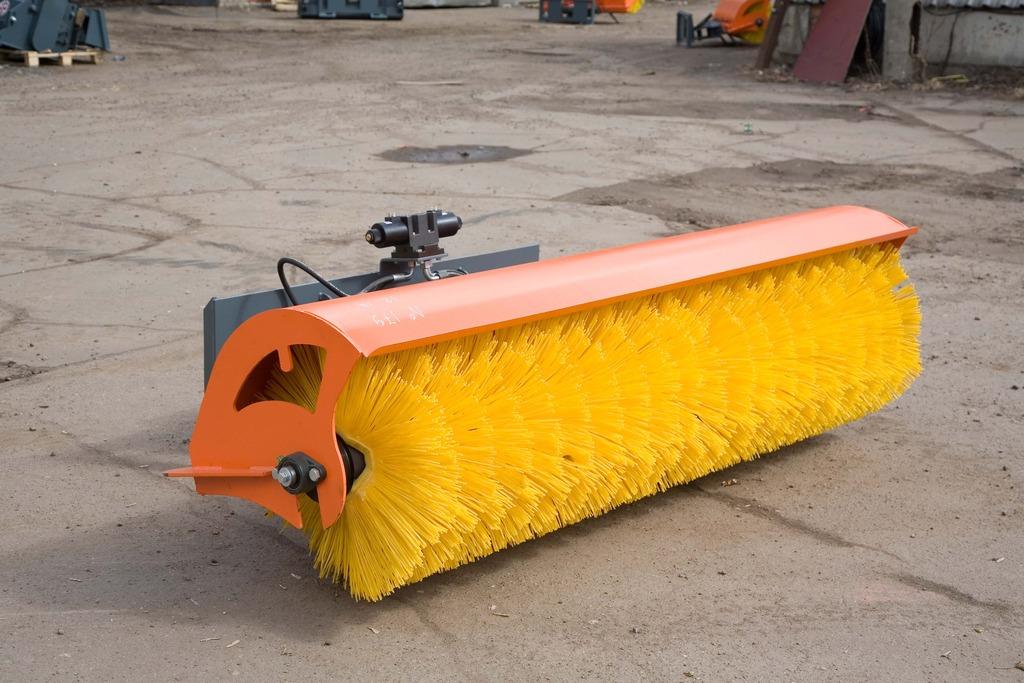

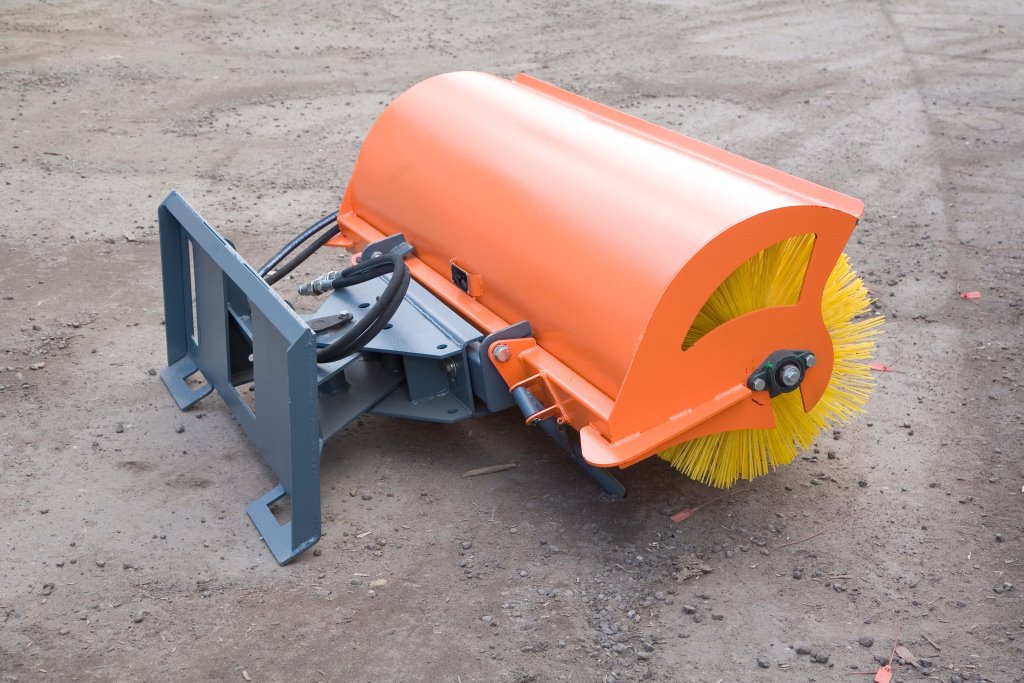

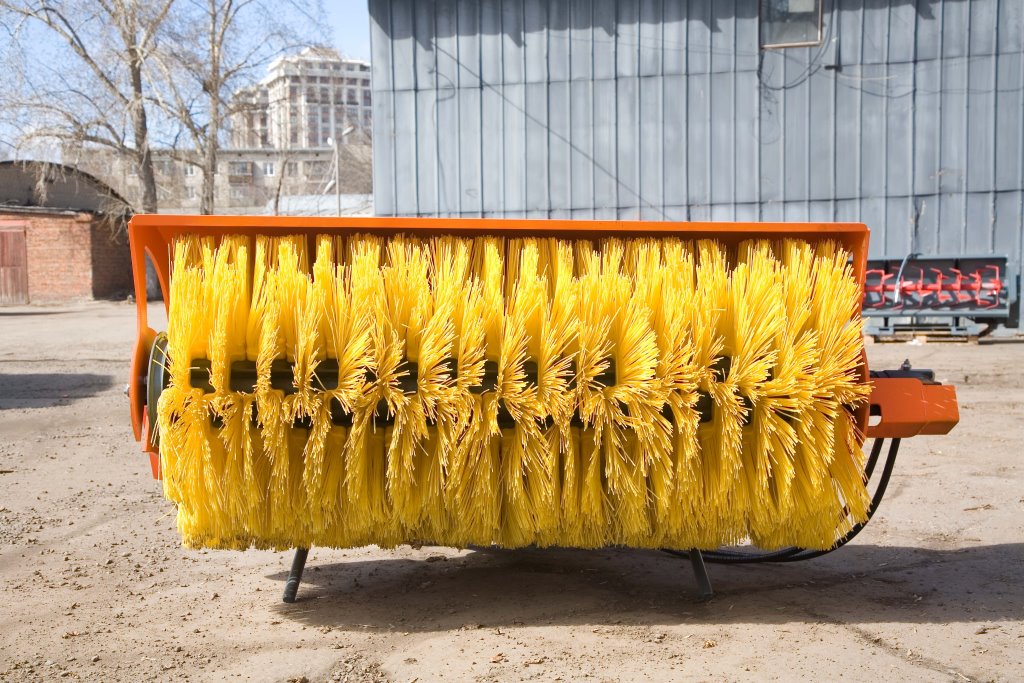

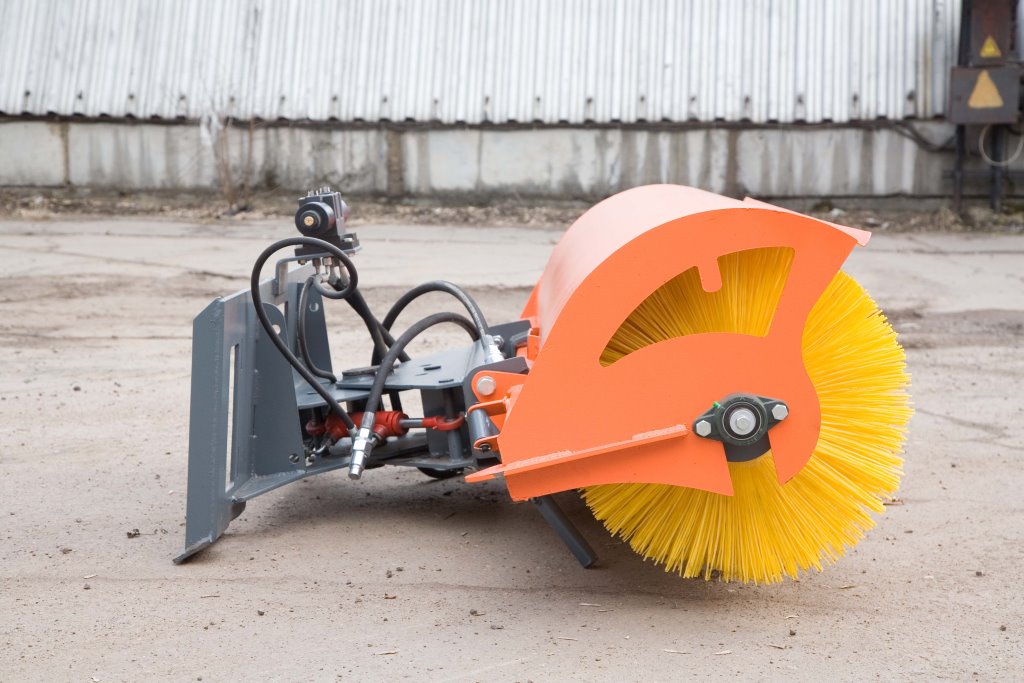

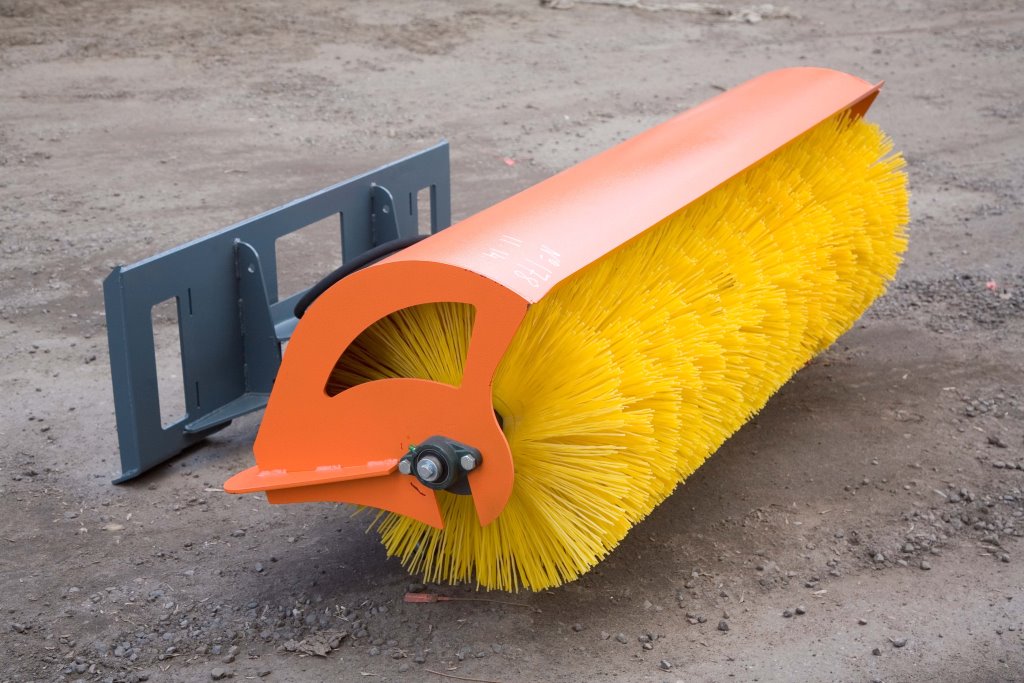

Щётка дорожная, подметальная на мини погрузчик
Щётка дорожная на мини-погрузчик (щётка подметальная) предназначена для очистки твёрдого дорожного покрытия от пыли, песка, снега и других сыпучих веществ не вступающих в химические реакции с материалом щёточных дисков. Является навесным оборудованием для коммунально-строительных машин и фронтальных мини-погрузчиков марок Bobcat (Бобкэт), Mustang (Мустанг), Lonking (Лонкинг), Caterpillar, Case, Jhon Deere, Sunward (Санвард), Forway (Форвэй), Polar Wolverine (Полярный Волк), Locust (Локуст), МКСМ, ТСМ, ANT (Ант), Digger (Диггер), XCMG, Hyundai, New Holland, LuiGong (Люгонг), Амкодор.

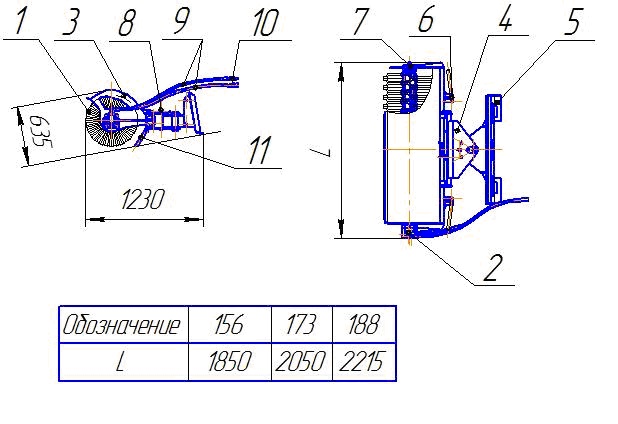

Схема щётки дорожной, подметальной для мини-погрузчика
Щётка дорожная состоит из щёточного барабана 1, привода 2, корпуса 3, кронштейна 4, панели крепёжной 5, установочного пальца 8 для фиксации щётки в угловом положении (см. рисунок выше).
Щёточный барабан состоит из оси, установленной на корпус щётки с опорой на корпусной подшипник 7 и на вал привода 2 через жёсткую муфту, и установленных на неё беспроставочных щёточных дисков "Билайн" с полипропиленовым ворсом.
Кронштейн 4 вращается на оси, закреплённой на панели крепёжной 5, и стопорится в выбранном угловом положении при помощи стопорного пальца 8.
Корпус 3 шарнирно закреплён на качающемся кронштейне 6 для получения равномерного поджатия щётки к неровностям поверхности.

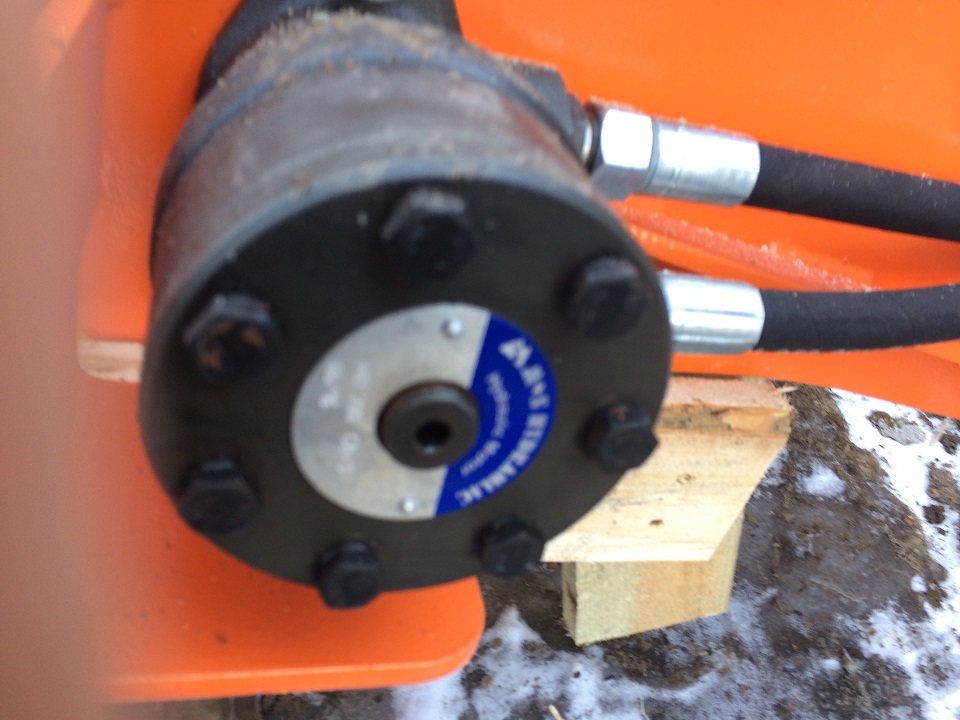

Привод 2 расположен на правой щеке корпуса щётки.
Подача рабочей жидкости в привод осуществляется при помощи рукавов высокого давления (РВД) 9 с установленными на них быстроразъёмными соединениями (БРС) 10.
В транспортном положении щётка дорожная ставится на панель крепёжную и откидные опоры 11 установленные наосновной балке корпуса 3, которые при навеске щётки дорожной на машину откидываются вручную и фиксируются в поднятом положении пружинами.
Для компенсации массы корпуса 3 на щётке установлены пружины 12, разгружающие ворс щёточных дисков при излишнем поджиме.
Технические характеристики дорожной, подметальной щётки на минипогрузчик
- Диаметр щёточных дисков, мм 550
- Ширина захвата щётки, мм от 1560/1730/1880
- Количество устанавливаемых щёточных дисков 30/34/37
- Максимальная скорость вращения щётки, об/мин 350
- Скорость подметания не более, км/час 8
- Максимальное давление в гидросистеме, МПа (кгс/см2) 25(254,8)
- Максимальный угол поворота ±30°
- Габаритные размеры, мм
длина 1430; ширина 1850/2050/2215; высота 650
- Масса, кг 197/208/218
- Привод поворота щётки ручной(гидравлический)
- Климатическое исполнение по ГОСТ 15150-69 УХЛ1
