Траншеекопатель на мини погрузчик
Глубина траншеи от 1200 мм до 2200 мм.
Ширина траншеи от 160 мм до 250 мм.
Скорость рабочей цепи – 0,7 м/с
Производительность – 3,84 м3
Рабочее давление в гидросистеме: 20 МПа
Производительность гидросистемы: 40-100 л/мин
Габаритные размеры: 2030х1420х585 мм
Масса: от 282 кг
Цена: от 209 000 руб.
Траншеекопатель, бара на мини погрузчик

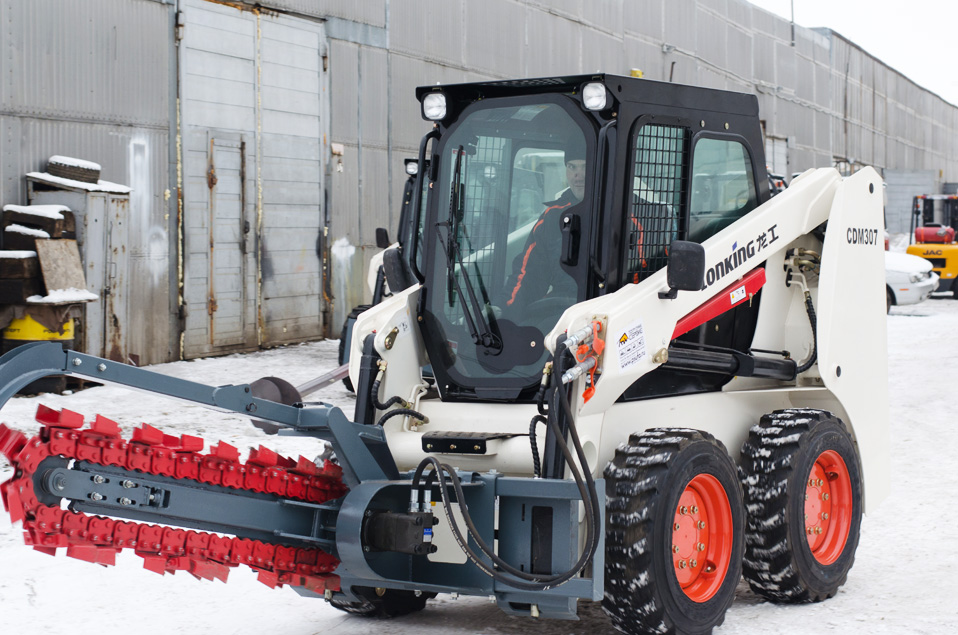

Траншеекопатель предназначен для рытья траншей глубиной до 1,5 м под укладку кабеля и других коммуникаций в дисперсных природных и искусственных грунтах с включениями мелкого щебня, так и для тяжелого грунта (дополнительная комплектация). Является навесным оборудованием для коммунально-строительных машин и фронтальных мини-погрузчиков марок Bobcat (Бобкэт), Mustang (Мустанг), Lonking (Лонкинг), Caterpillar, Case, Jhon Deere, Sunward (Санвард), Forway (Форвэй), Polar Wolverine (Полярный Волк), Locust (Локуст), МКСМ, ТСМ, ANT (Ант), Digger (Диггер), XCMG, Hyundai, New Holland, LuiGong (Люгонг), Амкодор.

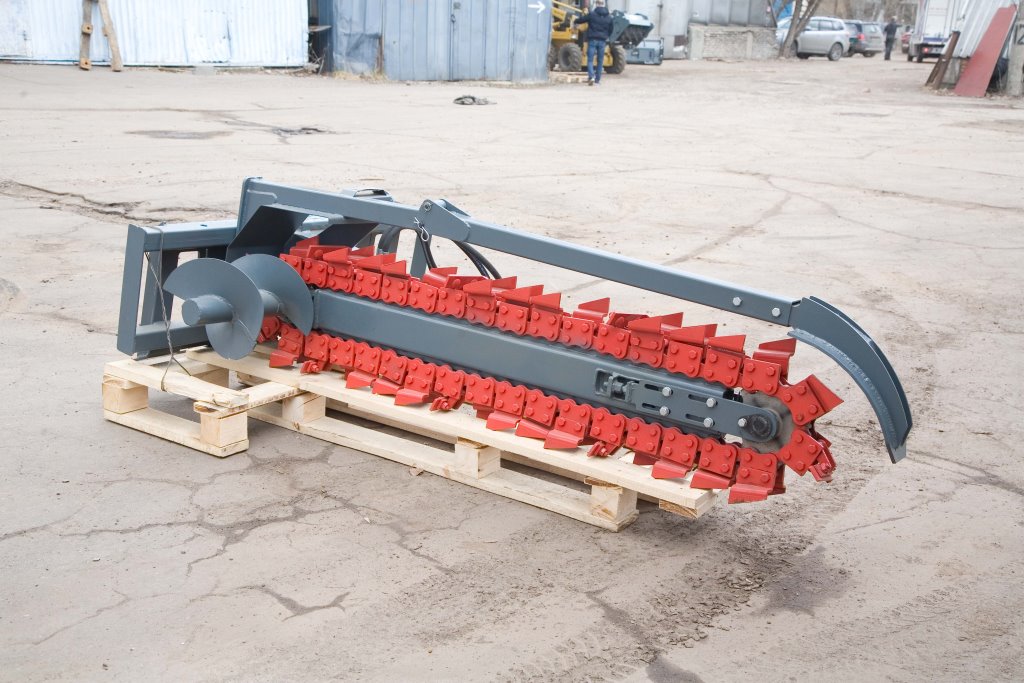

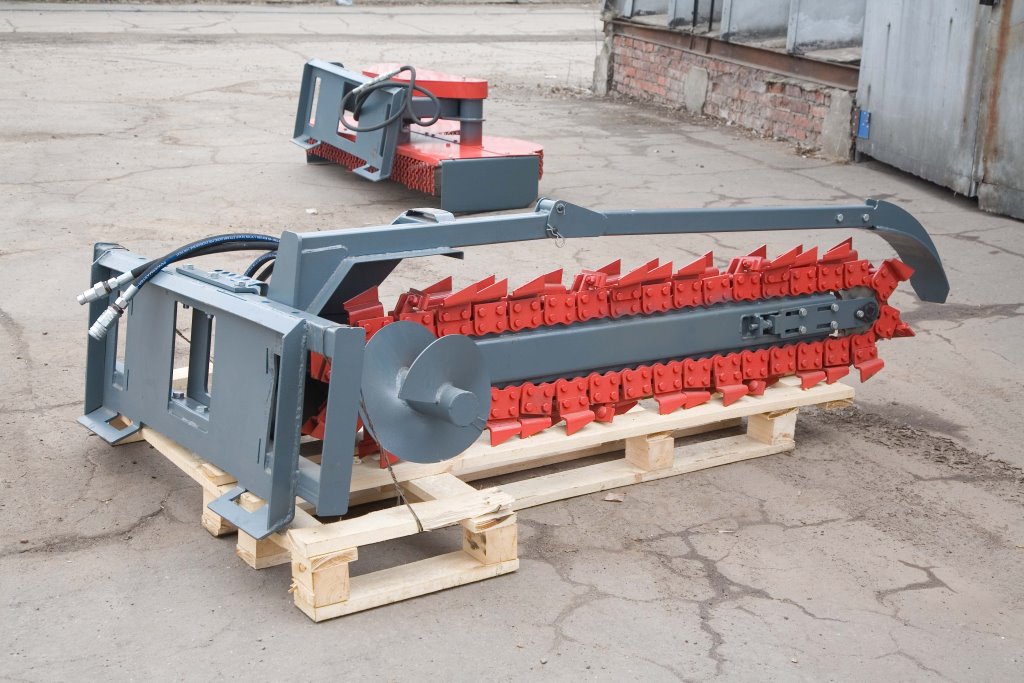

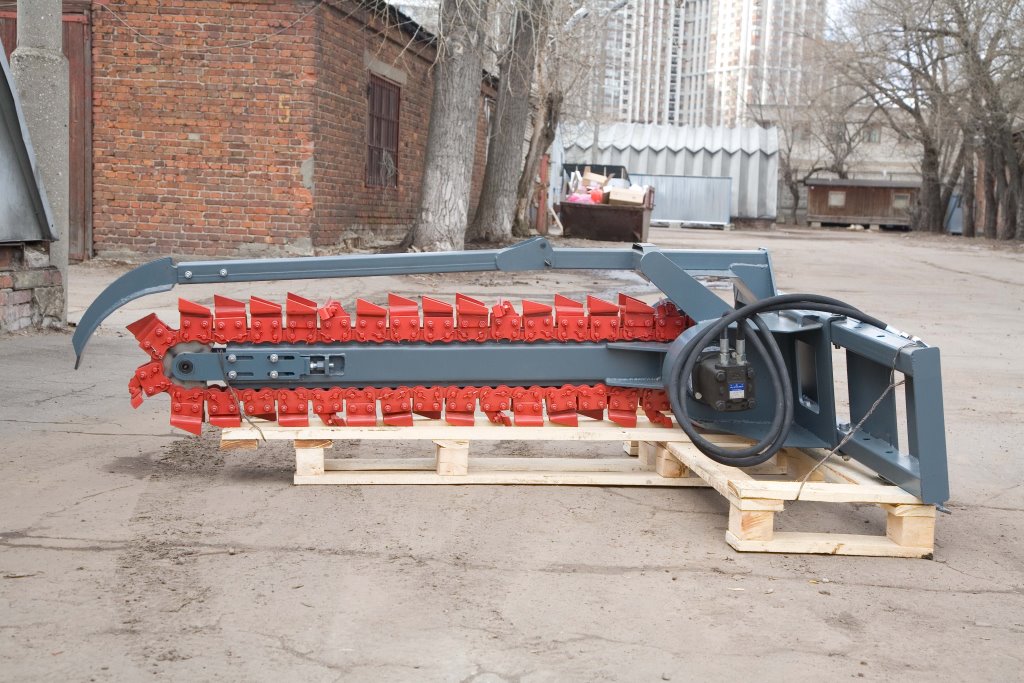

Траншеекопатель состоит из корпуса 1, закреплённого на монтажной панели 2, откидного плуга 3, баровой цепи 4, установленной на направляющей корпуса 1 и натягивающейся при помощи механизма натяжения 6.
Корпус траншеекопателя состоит из направляющей балки, по которой скользит баровая цепь, кронштейна привода к которому непосредственно крепится направляющая балка, кожуха и кронштейна откидного плуга.
В кронштейн привода устанавливаются подшипники и вал приводной звёздочки 12, а так же гидромотор привода баровой цепи 8.
Монтажная панель состоит из двух горизонтальных балок с установленными на них кронштейнами, соответствующими сцепному устройству машины. Монтажная панель крепится к корпусу траншеекопателя шестью болтами с возможностью переустановки с шагом 150 мм. (см. рис.).

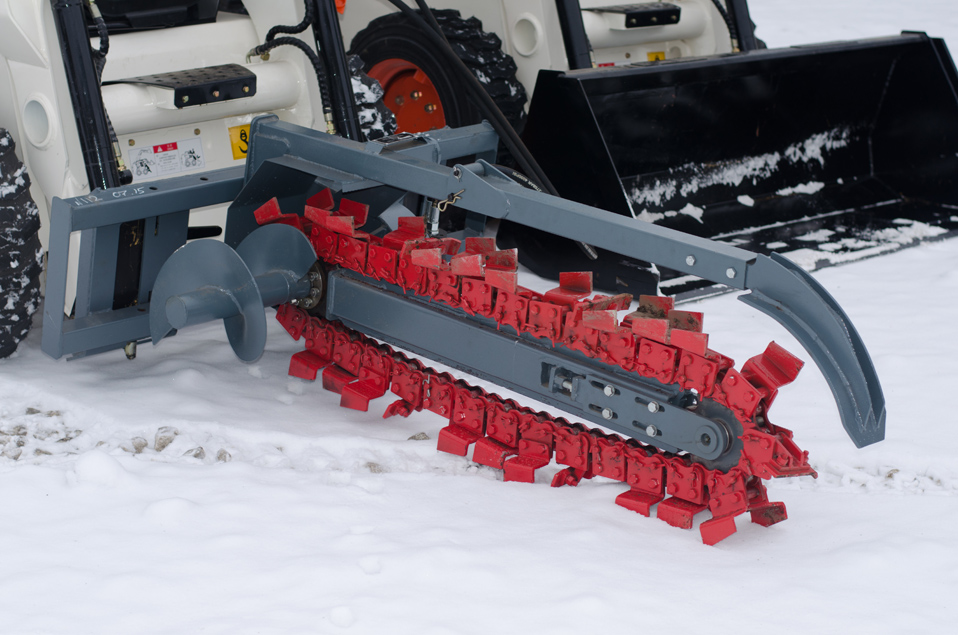

На вал привода траншеекопателя установлена приводная звёздочка 13 и шнек 5, позволяющий отодвигать грунт от края траншеи, для предотвращения его осыпания обратно в траншею. Шнек допускается снимать в случае копания траншеи в непосредственной близости со стенами, заборами, и т. д.
Для снятия шнека необходимо снять болт крепления шнека 11, снять шнек.

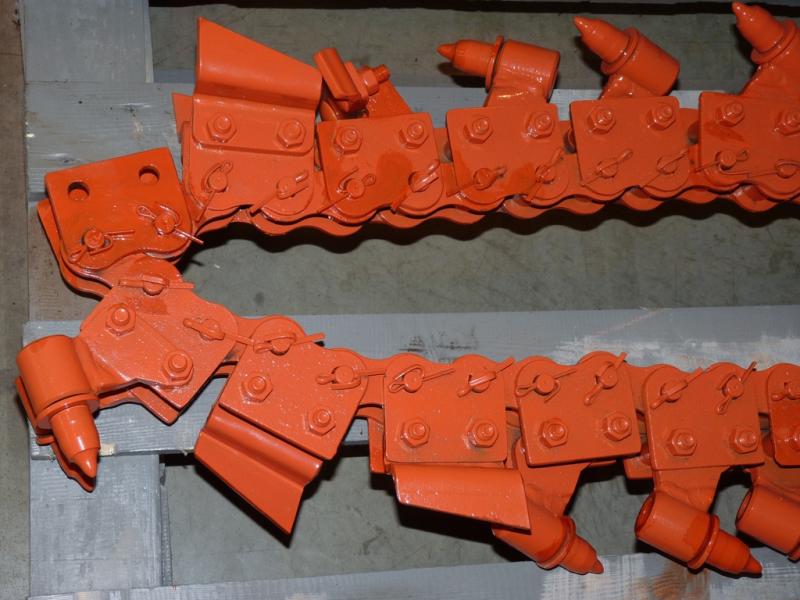

Механизм натяжения 6 состоит из двух кронштейнов, оси и установленной на ось натяжной звёздочки. Кронштейны крепятся к направляющей балке при помощи болтов. Натяжка баровой цепи осуществляется двумя болтами, которые выкручиваются из установленных в направляющую балку гаек и толкают кронштейны, осуществляя натяжение баровой цепи.
Откидной плуг 3 предназначен для зачистки дна траншеи от осыпающегося грунта. Грунт, собираемый плугом, подхватывается скребками баровой цепи и поднимается на поверхность.
